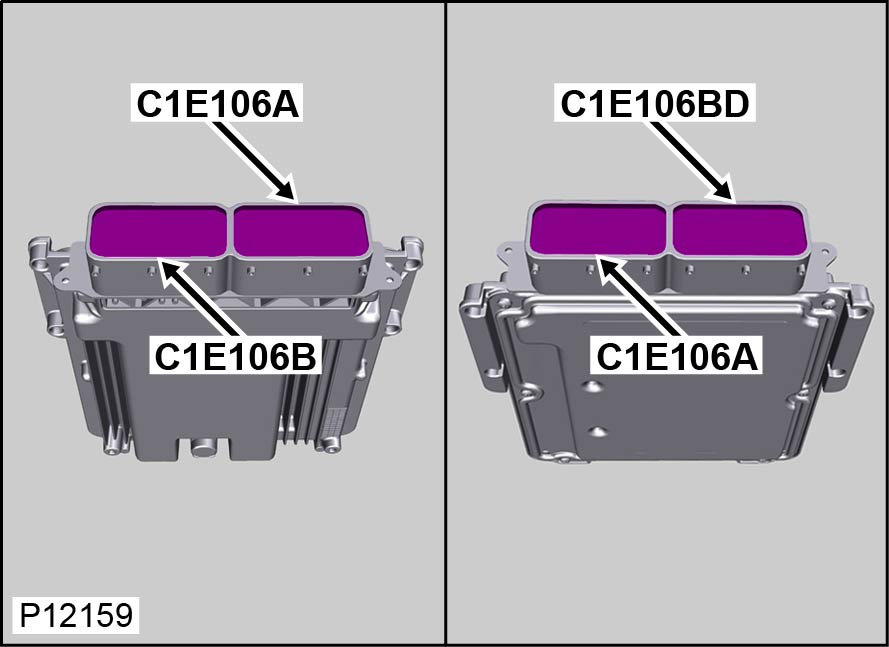

接头： C1E106A 描述： 发动机控制 模块 (ECM)
接头壳体可维修 位置： 发动机舱驾驶员侧
限定符：
工程零件号： EHCT-14A464-AHA
维修零件号： C2Z 31546
颜色： BLACK
空腔： 105WY
线束： ENGINE PETROL AJ200 HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 1.5 BN-BU EN-U8 C1E468A 418-590 - 418-116A 418-672 418-104 418-112 418-107
2 1.5 YE-GY EN-U8 C1E515A 418-590 - 418-116A 418-672 418-104 418-112 418-107
3 1.5 WH-BN EN-U8 C1E515A 418-590 - 418-116A 418-672 418-104 418-112 418-107
4 1.5 YE EN-U8 C11Z-P2 418-590 - 418-116A 418-672 418-104 418-112 418-107
6 0.5 VT-RD EN-U8 C1E474A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 GY EN-U8 S1LE786A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
12 0.5 BU-GY EN-U8 C1E804C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.5 BU-GY EN-U8 C1E804B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 GY-VT EN-U8 C1E711C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.5 YE EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.5 BU-WH EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
18 0.35 BN EN-U8 C1E772A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
20 0.5 VT-BN EN-U8 C1E444A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
21 0.5 VT-GY EN-U8 C1E446C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
22 1.5 BK-BU EN-U8 C1E468A 418-590 - 418-116A 418-672 418-104 418-112 418-107
23 1.5 BU-OG EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
24 1.5 GY-YE EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
25 0.75 GY-YE EN-U8 C11Z-P2 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
30 0.35 BK-GY EN-U8 S1RE786A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
31 0.5 BK-GY EN-U8 C1E846A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
32 0.75 BK EN-U8 S1DE479AP 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
33 0.5 GY-BU EN-U8 C1E804C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
34 0.5 GY-BU EN-U8 C1E804B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
35 0.5 YE-VT EN-U8 C1E711C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
36 0.5 YE-VT EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
37 0.5 BK-YE EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
41 0.5 GY-OG EN-U8 C1E476C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
42 0.5 WH-BN EN-U8 C1E113A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
43 1.5 BK-YE EN-U8 C1E469A 418-590 - 418-116A 418-672 418-104 418-112 418-107
44 1.5 YE-OG EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
45 1.5 GN-BU EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
46 1.5 VT-GY EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
50 0.5 BK-GY EN-U8 C1E773A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
51 0.35 YE EN-U8 C1EC17B 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
52 0.5 BN-VT EN-U8 C1E712C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
53 0.5 GN-BN EN-U8 C1E804C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
54 0.5 BU-GN EN-U8 C1E804C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
56 0.5 BN-GN EN-U8 C1E711C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
57 0.35 BN-VT EN-U8 C1E772A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
58 0.35 YE EN-U8 C1E716C 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
59 0.35 WH-BN EN-U8 C1E716C 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
61 0.5 GY EN-U8 C1E358A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
62 0.5 VT EN-U8 C1EC17A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
63 0.5 GY-YE EN-U8 C1E359C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
64 1.5 BN-RD EN-U8 C1E469A 418-590 - 418-116A 418-672 418-104 418-112 418-107
65 1.5 BU EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
66 1.5 YE-BU EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
67 1.5 GN-VT EN-U8 C11-P5 418-590 - 418-116A 418-672 418-104 418-112 418-107
68 0.5 GN-VT EN-U8 C1E306B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
69 0.5 WH-VT EN-U8 C1E303B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
71 0.5 GY-YE EN-U8 C1E773A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
72 0.35 GY-VT EN-U8 C1E786A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
73 0.5 GY EN-U8 C1E846A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
76 0.5 GN-BN EN-U8 C1E804B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
77 0.35 YE-VT EN-U8 C1E772A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
78 0.5 BN-GN EN-U8 C1E802A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
79 0.5 WH-BN EN-U8 C1E801B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
80 0.5 GY-VT EN-U8 S1RE736A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
85 1.5 BK-VT EN-U8 C1E470A 418-590 - 418-116A 418-672 418-104 418-112 418-107
86 1.5 VT EN-U8 C1E470A 418-590 - 418-116A 418-672 418-104 418-112 418-107
87 1.5 GN-VT EN-U8 C1E471A 418-590 - 418-116A 418-672 418-104 418-112 418-107
88 1.5 BK-GN EN-U8 C1E471A 418-590 - 418-116A 418-672 418-104 418-112 418-107
89 0.5 BU-OG EN-U8 C1E305B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
90 0.5 YE-BU EN-U8 C1E304B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
93 0.35 GY-YE EN-U8 C1E786A 418-587-11 - 418-116A 418-672 418-104 418-112 418-107
94 0.5 BK-GY EN-U8 C1E712C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
97 0.5 BU-GN EN-U8 C1E804B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
99 0.5 BN-BU EN-U8 C1E802A 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
100 0.5 VT-OG EN-U8 C1E801B 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
101 0.5 GY-VT EN-U8 C1E736C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
102 0.5 GY-VT EN-U8 C1E706C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
103 0.75 GN EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
104 0.75 GY EN-U8 C1E168C 418-252 418-595 418-116A 418-672 418-104 418-112 418-107
