接头： C11Z-P2 描述： 发动机线束到发动机舱线束

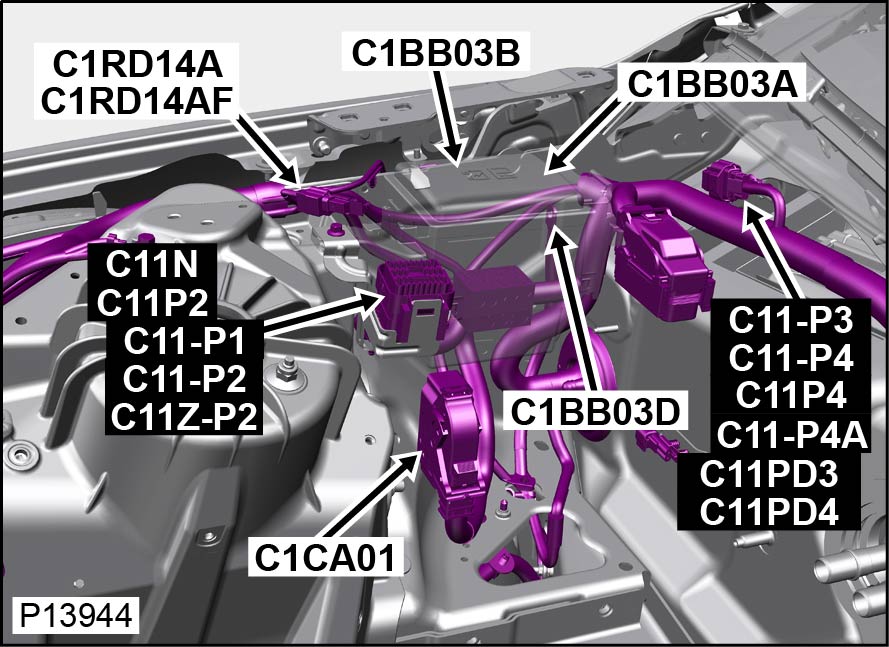

接头壳体可维修 位置： 发动机舱右后侧
限定符： 图示为左驾情况
工程零件号： DK5T-14A624-FA-257
维修零件号：
颜色： BLACK
空腔： 42WY
线束： ENGINE PETROL AJ200 HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 1.5 BU-GN EN-U8 S1CBB16A 418-462 418-595 418-116A 418-672 418-104 418-113 418-108
2 1.0 OG-BU EN-U8 S1ZA103A 418-710 - 418-116A 418-672 418-104 418-112 418-107
3 0.5 PK EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 GN EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 OG EN-U8 S1ZA301A 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
6 1.5 YE EN-U8 C1E106A 418-484 418-595 418-116A 418-672 418-104 418-113 418-108
7 0.5 GY EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.5 GN-BU EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
10 2.5 VT EN-U8 C11P25 418-484 418-595 418-116A 418-672 418-104 418-113 418-108
11 0.75 GY-YE EN-U8 C1E106A 418-710 - 418-116A 418-672 418-104 418-112 418-107
12 0.75 BK EN-U8 S1DE479CP 418-710 - 418-116A 418-672 418-104 418-112 418-107
13 0.75 BU-GY EN-U8 C1H458A 418-710 - 418-116A 418-672 418-104 418-112 418-107
14 1.0 OG-GN EN-U8 C11PP32 418-710 - 418-116A 418-672 418-104 418-112 418-107
16 0.5 BU-WH EN-U8 C1E765B 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
17 0.5 GY-YE EN-U8 C1E765B 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
18 0.5 YE-GN EN-U8 C1E765B 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
20 0.5 GN-OG EN-U8+TR-EN C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
21 0.5 GY-BU EN-U8+TR-EN C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
22 1.0 GN-WH EN-U8 C11PP32 418-710 - 418-116A 418-672 418-104 418-112 418-107
23 1.0 GN-BN EN-U8 C1E765B 418-710 - 418-116A 418-672 418-104 418-112 418-107
24 0.5 GN-OG EN-U8 C11P25 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
25 0.5 GN EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
26 0.5 YE-GN EN-U8 C11PP32 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
27 0.5 GN-WH EN-U8 C11P25 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
30 0.5 OG-YE EN-U8 S1ZA202A 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
32 1.0 WH-OG EN-U8 C11PP32 418-710 - 418-116A 418-672 418-104 418-112 418-107
33 0.5 OG EN-U8 S1ZA201A 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
34 2.5 WH-OG EN-U8 C11P23 418-462 418-595 418-116A 418-672 418-104 418-113 418-108
35 0.5 GY EN-U8 C1H458A 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
36 0.5 VT EN-U8 C1H458A 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
41 0.5 BN EN-U8 C11-P18 418-425 418-595 418-116A 418-672 418-104 418-112 418-107
42 2.5 BK-VT EN-U8 C11P25 418-462 418-595 418-116A 418-672 418-104 418-113 418-108
