| 安装与改装指南 | Cayenne (92A) | 9 |
| 10/17 ZH 9152 |
2017-7-25
| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| PIWIS 检测仪 3 | 专用工具 | 9900 | |
|

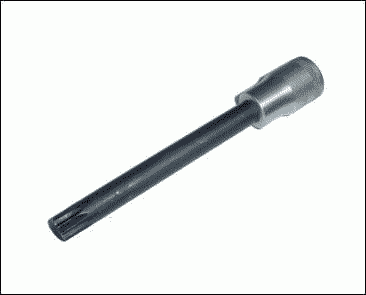

| 多齿套筒扳手套头 | 商用工具 | Nr.32 | |
| 982.044.900.04 |
→ PCM 4.0 的语音控制功能 |
|
| 对于未配备 Connect Plus（识别号 IV1/IV3/IV4）的车辆，另请订购以下零件： |
||
| N .910.207.01 |
1 x |
螺钉，M18 x 1.5 x 26 |
| 95B.953.502.X |
1 x |
转向柱开关（参见表） |
| 已安装的转向柱开关 |
所需的转向柱开关 |
||
| 零件号 |
零件号 |
||
| 95B.953.502.D |
95B.953.502.F |
||
| 95B.953.502.E |
95B.953.502.H |
||
| 95B.953.502.J |
95B.953.502.L |
||
| 95B.953.502.K |
95B.953.502.M |
| 1 |
在保时捷电子版零配件目录 (PET) 中查找标准的转向柱开关。 为此，请启用 PET 中的 VIN 过滤器 1)。 |
| 2 |
记下相关识别号。 |
| 3 |
将识别号 QH0（无语音控制）更换为识别号 QH1（语音控制）。 |
| 1 | 更换转向柱开关。 |
| 1.1 | 拆卸方向盘。 → 481019 拆卸和安装方向盘 |
| 1.2 | 拆卸饰板（转向柱开关）。 → 481319 拆卸和安装转向柱套 |
| 1.3 | 改装转向柱开关。 |
| 1.3.1 | 拆卸转向柱开关。 → 945019 拆卸和安装转向柱开关 |
| 1.3.2 | 将方向盘电子装置控制单元从转向柱开关上拆下，然后将其安装在新的转向柱开关上。 → 916219 拆卸和安装方向盘电子元件控制单元 |
| 1.3.3 | 安装转向柱开关。 → 945019 拆卸和安装转向柱开关 |
| 1.4 | 安装饰板（转向柱开关）。→ 481319 拆卸和安装转向柱套 |
| 1.5 | 安装方向盘。 → 481019 拆卸和安装方向盘 |
| 2 | 对语音控制系统进行编码。 |
| 2.1 | 连接蓄电池充电器。 → 2X00IN 蓄电池涓流充电 |
| 注意 |
| → | 在断开控制单元之前，请关闭点火装置并取下点火车匙。 |
| → | 确保编程过程中电源不会中断。 |
| → | 将额定电流至少为 90 A 的蓄电池充电器连接到车辆蓄电池上。 |
 |
信息 |
| 2.2 | PIWIS 检测仪 3 9900 必须在开启点火装置前连接妥当。 |
| 2.3 | 选择“Diagnostics”（诊断）。 PIWIS 检测仪 3 9900 检测到车型系列。 按“Next”（下一步）。 PIWIS 检测仪 III“Diagnostics”（诊断）功能启动。 |
| 2.4 | 启用语音控制系统。 |
| 2.4.1 | 必须选择“Additional menu”（附加菜单）（通过按 F7 ）。 按 F11 确认询问“Create vehicle analysis log (VAL)?”（是否创建车辆分析日志 (VAL)？）。 |
| 2.4.2 | 选择“Function enable”（功能启用）功能。 按 F12 继续。 |
|
信息 |
| 2.4.3 | 输入 PPN 用户名。 轻触密码输入栏，然后输入密码。 按 Enter 。 |
| 按 F12 继续。 |
| 2.4.4 | 选择“Enable”（启用）功能。 |
| 2.4.5 | 轻触许可编号输入栏，然后输入许可编号。 |
| 按 F12 继续。 |
| 2.4.6 | 确认语音控制功能（按 F12 ）。 |
| 等待消息“Functions have been enabled successfully”（功能已成功启用）出现。 |
| 2.4.7 | 按 F12 以转至“Overview”（概览）菜单。 |
| 选择“Display enabled functions”（显示已启用功能）功能。 按 F12 继续。 |
| 请稍候，直到出现包含已启用功能的表格，例如： |
|
|
|
||||||
|
|
|
||||||
|
|
|||||||
|
|
|||||||
|
|
| 2.4.8 | 按 F12 继续。 |
| 按 F11 以返回“Overview”（概览）菜单。 |
| 2.5 | 进行编码自适应。 |
| 2.5.1 | 按 F11 返回至控制单元列表。 |
| 按 Ctrl A 选择所有控制单元。 按 F12 继续。 |
| 2.5.2 | 切换至“Codings/adaptations”（编码/自适应）菜单。 按 F12 继续。 |
| 选择Automatic coding”（自动编码）模式。 按 F12 继续。 |
| 2.5.3 | 等待显示消息“Coding has been completed successfully”（编码已成功完成）。 按 F12 继续。 |
| 切换至“Overview”（概述）菜单。 |
| 2.6 | 读取所有系统的故障记忆，处理所有的现有故障，然后清除故障记忆。 → 0335IN 诊断维护： 重置诊断系统和保养间隔 |
| 2.7 | 关闭点火开关并断开 PIWIS 检测仪 3 9900 。 |
| 2.8 | 断开蓄电池充电器。 → 2X00IN 蓄电池滴流充电 |
| 无 | 拆卸和安装转向柱开关 |
