| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 铝焊丝，7 kg | VAS 2001/1 | |
||
| 铝焊丝，2 kg | VAS 2001/2 | |
||
| 焊接和铜焊系统，铝/钢/MIG/MAG | VAS 821 003 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 金属片插入件 | 宽度 | 60 mm | |||
| 焊接间隙 | 宽度 | 1 mm |
 |
警告 |
| → | 穿戴个人防护装备。 |
| → | 断开蓄电池的两个端子。 |
| → | 切勿在湿处焊接，也不得在脚下潮湿的情况下执行焊接操作。 |
| → | 应将高度易燃物品移出工作区。保证工作区通风良好。 |
| → | 用抽取系统抽出烟气。 |
| → | 请阅读焊机安全详细信息。 |
| → | 在使用焊机之前应检查焊机是否完全正常工作。 |
| 1. | 对练习板焊接测试焊缝，以确保使用的是正确的焊机设置。 |
 |
信息 |

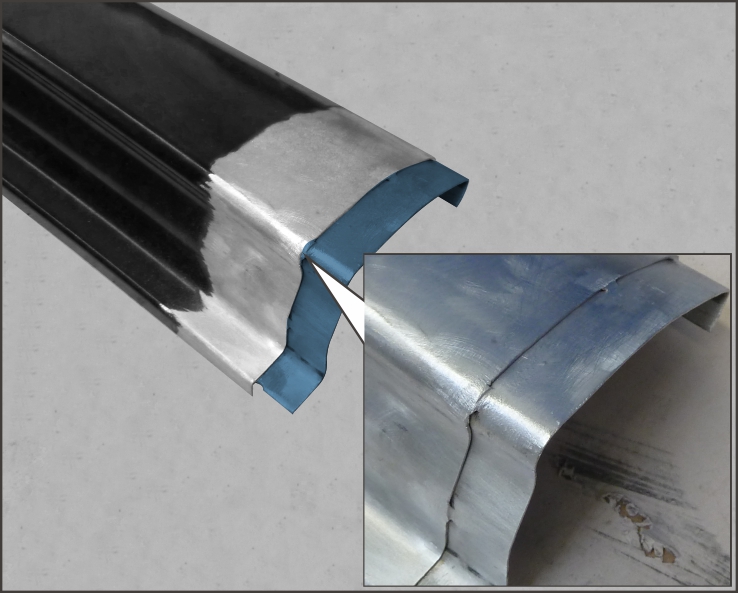

| 2. | 依照维修区域的轮廓，改造焊接垫板的金属片插入件。 |
 |
改造金属片插入件 |
| 3. | 通过定位焊将金属片插入件固定到车身。 |
 |
对金属片插入件进行定位焊接 |
| 4. | 磨掉金属片插入件上的定位焊点。 |
 |
磨掉定位焊点 |
| 5. | 在安装零配件时，务必留出宽度如下的间隙
|
 |
安装零配件 |
| 6. | 将焊接区域打磨至露出金属。 |
 |
清洁焊接区域 |
|
信息 |
| 7. | 焊接零配件。 |
 |
焊接零配件 |
| 8. | 磨掉焊缝。 |
 |
磨去焊缝 |
| 9. | 对维修区域喷漆后，对整个区域实施空腔防护措施。 |
