| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|

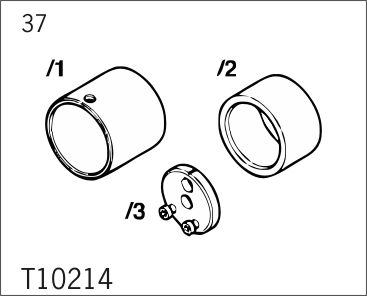

| 装配夹具 | VW 工具 | T10214 | |
| 1. | 拆下变速箱支架。 |
| → 396519 拆卸和安装分动箱 |
| 1. | 用彩色记号笔在变速箱支架上的橡胶支座中央做标记
|
 |
变速箱支座上的标记 |
| 2. | 使用车间压力机和 装配夹具 T10214 压出变速箱支座。 |
| 2.1. | 将变速箱支架安装在工具 T10214/1
|
| 2.2. | 将工具 T10214/3
|
| 2.3. | 小心地压出变速箱支座。 |
 |
压出变速器支座 |
| 1. | 将新的变速箱支座插入校准套筒 T10214/2，然后将工具 T10214/3 安放到支座的塑料环上，但不要拧到支座上。 |
 |
将变速器支座插入工具中 |
| 2. | 将校准套筒 T10214/2
|
 |
校准变速器支座 |
| 3. | 将工具 T10214/3 拧到已校准的支座上。 |
 |
拧入工具 |
| 4. | 将工具 T10214/2/3 连同新支座一起定位到变速箱支架上。 请确保专用工具上的槽口与拆卸前对变速箱支架所做的标记对齐
|
 |
对齐变速箱支座 |
| 5. | 将工具 T10214/1
|
 |
压入变速箱支座中 |
| 6. | 当工具 T10214/2 可自由移动时，支座便处于正确的安装位置。 |
 |
工具自由移动 |
| 7. | 将工具 T10214/3 从变速箱支座上拧下。 |
 |
拧下工具 |
| 8. | 将工具 T10214/3 再次安放到突出侧，然后再次齐平地压入变速箱支座，直至均匀地安装在变速箱支架中。 |
| 1. | 安装变速箱支架。 |
| → 396519 拆卸和安装分动箱 |
