WM 5X00IN 技术值

- 技术值
- 技术值 -55- 后盖
- 技术值 -51- 仪表板支架
- 技术值 -58- 后车门

技术价值

位置 描述 类型 基本值 公差 1 公差 2

技术值

技术值 -55- 前盖

位置 描述 类型 基本值 公差 1 公差 2
前盖的紧固螺母   紧固扭矩 20 Nm (15 ftlb.)

前盖
将盖铰链固定到车身的紧固螺钉 项目 2 紧固扭矩 20 Nm (15 ftlb.)

松开盖铰链的支座
气动弹簧的安装头到前盖   紧固扭矩 20 Nm (15 ftlb.)

气动弹簧的球形接头
盖锁下部的紧固螺钉   紧固扭矩 12 Nm (9 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

松开盖锁
盖锁上部的紧固螺母 项目 1 紧固扭矩 12 Nm (9 ftlb.)

调节前盖

页面顶部

技术值 -55- 后盖

后盖

位置 描述 类型 基本值 公差 1 公差 2

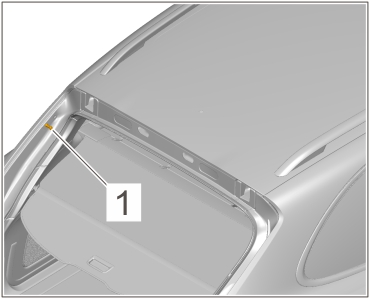

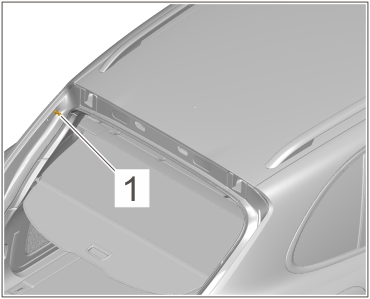

后盖铰链的紧固螺钉 项目 1 紧固扭矩 23 Nm (17 ftlb.)

铰链的螺钉
后盖上的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)

后盖支座
后盖锁的紧固螺钉 项目 2 紧固扭矩 18 Nm (13 ftlb.)

安装盖锁下部
将盖锁上部固定到后盖的紧固螺钉 项目 1 紧固扭矩 12 Nm (9 ftlb.)

拧下紧固螺钉
后盖释放装置的紧固螺母   紧固扭矩 6 Nm (4.5 ftlb.)

拆卸盖板
盖调节件的紧固螺钉，侧面 项目 6 紧固扭矩 6 Nm (4.5 ftlb.)

调节后盖
气动弹簧的球销 M8，项目 1 紧固扭矩 23 Nm (17 ftlb.)

气动弹簧的球销 (M8)
芯轴驱动装置的球销 M10，项目 1 紧固扭矩 45 Nm (33 ftlb.)

芯轴驱动装置 (M10) 的球销

页面顶部

技术值 -51- 仪表板支架

技术值 -51- 仪表板支架

位置 描述 类型 基本值 公差 1 公差 2
用于将仪表板支架固定到左侧车身的紧固螺母 项目 3 紧固扭矩 20 Nm (15 ftlb.)

左侧的仪表板支架的紧固螺母
用于将仪表板支架固定到右侧车身的紧固螺母 项目 3 紧固扭矩 20 Nm (15 ftlb.)

右侧的仪表板支架的紧固螺母
用于将支架固定到中央通道的紧固螺钉 项目 2 紧固扭矩 20 Nm (15 ftlb.)

用于将仪表板固定到中央通道的紧固螺钉
用于将发动机舱固定到仪表板支架的紧固螺钉   紧固扭矩 20 Nm (15 ftlb.)

用于将发动机舱固定到支架的紧固螺钉
主电缆管道下方的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)

主电缆管道上的紧固螺钉
用于将仪表板支架固定到通风腔挡板的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)

用于将仪表板固定到通风腔挡板的紧固螺钉

技术值 -50- 前车身

位置 描述 类型 基本值 公差 1 公差 2
翼子板到 A 柱 螺钉，M6 x 16，项目 1 紧固扭距 9 Nm (6.5 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

翼子板的紧固螺钉
翼子板顶部到纵梁 螺钉，M6 x 16，项目 2 紧固扭距 9 Nm (6.5 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

翼子板的紧固螺钉
前侧翼子板到纵梁 螺钉，M6 x 16，项目 3 紧固扭距 9 Nm (6.5 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

翼子板的紧固螺钉
翼子板下部到门槛 螺钉，M6 x 16，项目 4 紧固扭距 9 Nm (6.5 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

翼子板的紧固螺钉
将锁紧支架固定到保险杠的紧固螺钉 项目 2 紧固扭距 12 Nm (9 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

松开锁紧支架
将锁紧支架固定到散热器支架的紧固螺钉，顶部 项目 3 紧固扭距 5 Nm (3.5 ftlb.) +/-0.5 Nm (+/-0.35 ftlb.)

松开锁紧支架
将锁紧支架固定到车身的紧固螺钉，顶部 项目 4 紧固扭距 8 Nm (6 ftlb.) +/-0.5 Nm (+/-0.35 ftlb.)

松开锁紧支架
将锁定装置座固定到锁紧支架的紧固螺钉 项目 1 紧固扭距 9 Nm (6.5 ftlb.) +/-1 Nm (+/-0.5 ftlb.)

松开锁定装置座

页面顶部

技术值 -58- 后车门

技术值 -58- 后车门

位置 描述 类型 基本值 公差 1 公差 2
锁止销钉（撞销）的紧固螺钉   紧固扭矩 20 Nm (15 ftlb.)

安装锁止销钉
位置 描述 类型 基本值 公差 1 公差 2
B 柱的紧固螺钉   紧固扭矩 30 Nm (22 ftlb.)

拧紧 A 柱的紧固螺钉
车门的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)

拧紧车门的紧固螺钉
位置 描述 类型 基本值 公差 1 公差 2
车门铰链的紧固螺钉   紧固扭矩 23 Nm (17 ftlb.) +/-3.5 Nm (+/-2.5 ftlb.)

松开铰链接头的紧固螺钉
车窗安装件的紧固螺钉   紧固扭矩 6 Nm (4.5 ftlb.)

松开车窗玻璃的安装件
电动车窗机构的紧固螺钉 项目 7 紧固扭矩 8 Nm (6 ftlb.)

安装副架
遮阳卷帘的孔直径   直径 29 mm +/-0.4 mm

遮阳卷帘的开口
将车门锁固定到车门的紧固螺钉   紧固扭矩 20 Nm (15 ftlb.)

拧入车门锁上的紧固螺钉
后车窗开口   调整值 205 mm +/-2 mm

由上至下放入后车窗
将车门铰链固定到外侧 B 柱的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

车身侧外侧的后车门铰链支座
将车门铰链固定到内侧 B 柱的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

车身侧内侧的后车门铰链支座
将车门铰链固定到后车门的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

拆卸车门侧的后车门铰链
橡胶密封件到车门   接触力 40 N

安装橡胶密封件
