WM 420119 拆卸和安装后桥

- 准备工作
- 工具和材料
- 拆卸后桥
- 安装后桥
- 后续工作

工具

名称 类型 编号 描述

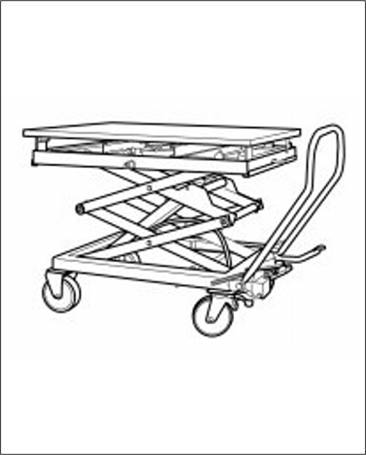

Master Gear 装置提升平台 车间设备 VAS 6832
装配夹具 - Cayenne 车间设备 VAS 6832/1A

技术价值

位置 描述 类型 基本值 公差 1 公差 2
编号 1： 将悬架副车架固定到（前）车身的螺纹连接件 M14 x 1.5 x 150 螺纹（拆卸后务必更换螺钉和锁紧螺母） 初拧 120 Nm (89 ftlb.)
编号 1： 将悬架副车架固定到（前）车身的螺纹连接件 M14 x 1.5 x 150 螺纹（拆卸后务必更换螺钉和锁紧螺母） 最终拧紧 +180°
编号 2： 将悬架副车架固定到（后）车身的螺纹连接件 M14 x 1.5 x 150 螺纹（拆卸后务必更换螺钉和锁紧螺母） 初拧 120 Nm (89 ftlb.)
编号 2： 将悬架副车架固定到（后）车身的螺纹连接件 M14 x 1.5 x 150 螺纹（拆卸后务必更换螺钉和锁紧螺母） 最终拧紧 +180°
编号 2/3： 将悬架/稳定连杆固定到车轮支架/减震器滑柱的螺纹连接件 M12 x 1.5 螺纹（拆卸后务必更换螺钉和锁紧螺母） 初拧 90 Nm (67 ftlb.)
编号 2/3： 将悬架/稳定连杆固定到车轮支架/减震器滑柱的螺纹连接 M12 x 1.5 螺纹（拆卸后务必更换螺钉和锁紧螺母） 最终拧紧 +90°
编号 5： 阀组上的有头螺钉 M14/M16 螺纹 紧固扭矩 28 Nm (21 ftlb.)
用于将中心轴承固定到车身的紧固螺钉   初拧 20 Nm (15 ftlb.)
用于将中心轴承固定到车身的紧固螺钉   最终拧紧 +90°

页面顶部

准备工作

准备工作

1. 在配备车身水平高度控制系统的车辆上： 关闭车身水平高度控制系统。 → 4X00IN 举升车辆
2. 举升车辆。 → 4X00IN 提升车辆
3. 拆下后轮 → 440519 拆卸和安装车轮 -“拆卸”部分。
4. 拆下排气系统。 → 260119 拆卸和安装排气系统 -“拆卸”部分

页面顶部

工具和材料

工具和材料


装配框架 - Cayenne
-A- - 装配框架 装配夹具 - Cayenne VAS 6832/1A
-11- - 后桥壳支座
-22- - 后桥壳支座

页面顶部

拆卸后桥

拆卸后桥

警告
移动部件
→ 切勿将身体探入危险区。
→ 应固定系统，以防意外启动。
→ 务必让第三方远离危险区。

信息
在执行与排气系统、后桥和减震器相关的工作时，将安装框架正确放置在提升平台上并小心地拆下后桥壳。 对安装框架上的部件进行拆卸和安装时，当心掉落的零件。

1. 标记万向节轴相对于后主减速器的位置。

标记万向节轴的安装位置
2. 使用装配杆 -A- 将万向节轴从后主减速器销上压下。

压下万向节轴
3. 松开中心轴承支架 -1- ，然后绑紧万向节通道中的万向节轴。

中心轴承支架
4. 对于配备 PDCC（保时捷动态底盘控制系统 - 防侧倾稳定系统）的车辆：
在配备 PDCC 的车辆上，必须断开 PDCC 阀组处的管路（压力管路、回流管路）与后桥和前桥之间的连接。 如有必要，请取下上面的卡夹。 使液体流入合适的接液盘。
5. 对于安装，最好的方法是至少在车身的两个位置上对角标记后轴壳的安装位置。 为此，使用毡尖笔相对于车身地板沿垂直方向做标记（如用笔沿后桥壳支座做标记）。 → 标记（示例）

标记（示例）
6. 松开车轮支架处的制动卡钳，并使用扎带将其绑紧在轮罩中。
7. 分离并断开轮罩 -1- 中车身处车轮支架的线束。

车轮支架的线束
8. 断开水平传感器上的电缆插头 -3- 。

车轮支架的线束
信息

举升车轮轴承壳体（示例）

9. 拆下车轮支架处的弹簧滑柱。 将连杆挂在旁边。
10. 将装配框架正确放置到举升平台上 Master Gear 装置提升平台 VAS 6832 。

带有装配框架的举升平台
11. 将其导入为此提供的举升点 -箭头- 。 -箭头- 显示了后桥壳中装配框架的举升点。

后桥壳的举升点
12. 拧下四个紧固螺钉 -箭头- ，并降低底盘副车架。 检查是否所有部件均有足够的间隙。

后桥壳的紧固点

页面顶部

安装后桥

安装后桥

警告
移动部件
→ 切勿将身体探入危险区。
→ 应固定系统，以防意外启动。
→ 务必让第三方远离危险区。

1. 以相反顺序进行安装。
遵循规定的紧固扭矩：
将后桥安装到车身前部： 初拧 120 Nm (89 ftlb.) 最终拧紧 +180°
将后桥安装到车身后部： 初拧 120 Nm (89 ftlb.) 最终拧紧 +180°
将中心轴承（万向节轴）安装到车身（初拧）： 初拧 20 Nm (15 ftlb.) 最终拧紧 +90°
将弹簧滑柱安装到车轮轴承壳： 初拧 90 Nm (67 ftlb.) 最终拧紧 +90°
2. 按所做的标记将后桥壳放回原始安装位置并将其拧紧。

标记（示例）
3. 更换后主减速器的输入法兰处的挡圈 -箭头- 。

挡圈
4. 将万向节轴放置在后主减速器上的标记处。

标记万向节轴的安装位置
5. 对于配备 PDCC（保时捷动态底盘控制系统 - 防侧倾稳定系统）的车辆：
在配备 PDCC 的车辆上，必须将 PDCC 阀组处的管路（压力管路、回流管路）安装在后桥和前桥之间。
将压力管路安装到 PDCC 阀组： 紧固扭矩 28 Nm (21 ftlb.)

页面顶部

后续工作

后续工作

1. 安装后轮。 → 440519 拆卸和安装车轮 -“安装”部分
2. 安装排气系统。 → 260119 拆卸和安装排气系统 -“安装”部分
3. 为 PDCC 系统排气。 → 430307 对保时捷动态底盘控制系统 (PDCC) 进行排气
4. 执行悬挂系统校准。 → 449503 整体悬挂系统校准
5. 校准转向角传感器。 → 456005 初始化和校准转向角传感器
