WM 137419 拆卸和安装振动平衡器的密封环

- 准备工作
- 更换皮带轮侧的连接凸缘及曲轴密封环
- 后续工作

工具

名称 类型 编号 描述
销扳手 VW 工具 3212

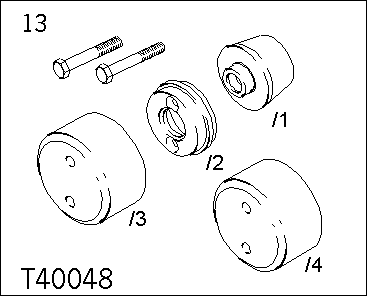

装配工具 VW 工具 T40048

页面顶部

准备工作

准备工作

1. 拆下多 V 槽皮带。 → 137819 拆卸和安装传动皮带
2. 拆下减震器。 → 137619 拆卸和安装减震器（曲轴皮带轮）
3. 拆下压缩机的多 V 槽皮带的导向轮。

页面顶部

更换皮带轮侧的连接凸缘及曲轴密封环

更换皮带轮侧的连接凸缘及曲轴密封环

1. 拧下冷却液泵的多 V 槽皮带的螺钉，然后使用 销扳手 3212 顶住。
拆下多 V 槽皮带轮。

冷却液泵的多 V 槽皮带轮
2. 拆下螺钉 -箭头- 。
信息
一定要更换皮带轮侧的连接凸缘。

在皮带轮侧小心地使连接凸缘与粘接处脱离。

皮带轮侧的连接凸缘
3. 使用旋转塑料刷等工具去除气缸体和皮带轮上连接凸缘处的残留密封剂。
警告
在研磨、钻孔和铣削过程中，四处飞溅的异物可能会造成损坏或人身伤害
→ 请佩带护目镜。

注意
残留密封胶
→ 确保彻底清洁机油孔，完全去除任何残留的密封胶。

清洁密封面以除去一切油脂。

清除残余密封剂
4. 在前部标记处切掉管上的喷嘴（喷嘴直径约为 2 mm）。

切掉管上的喷嘴
信息
在涂抹密封剂后五分钟内必须安装连接凸缘。

5. 如图所示将密封剂涂条涂抹在连接凸缘干净的密封面上。
5.1. 必须用密封剂将密封面上的凹槽 -箭头- 完全填满。
注意
残留密封胶
→ 确保彻底清洁机油孔，完全去除任何残留的密封胶。

5.2. 密封剂涂条必须超出密封面 1.5 到 2.0 mm。

皮带轮连接凸缘上的密封剂涂条
6. 装配工具 T40048 必须安装在装配辅助装置 -T40048/2- 上。 然后将连接凸缘 -1- 滑动到装配套筒上。
拆下辅助装配工具。

皮带轮连接凸缘上的装配工具
7. 首先将连接凸缘 -1- （插入了装配套筒 -T40048/2- ）安装在曲轴上。
将连接凸缘滑动到发动机的密封面上，勿使其倾斜。

安装连接凸缘
信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图

8. 分几步交叉拧紧紧固螺钉 -箭头- 。

皮带轮侧的连接凸缘
信息
有关紧固扭矩、紧固顺序和装配概图的信息，请参见 → 1001IN 紧固扭矩、紧固顺序、装配概图

9. 后续安装以相反顺序进行。

页面顶部

后续工作

后续工作

1. 安装冷却液泵的多 V 槽皮带轮。 → 195019 拆卸和安装冷却液泵
2. 安装减震器。 → 137619 拆卸和安装减震器（曲轴皮带轮）
3. 安装多 V 槽皮带。 → 137819 拆卸和安装传动皮带
