技术信息
Service
6
37/16
ZH 917225
917225消除车身内部的症状： 重新校准全景影像系统摄像头控制单元（适用于识别号 8A4）(全景影像系统摄像头图像发生旋转/SY3716)
工具
名称
类型
编号
描述
PIWIS 检测仪 3
专用工具
9900
蓄电池充电器 (45 A)
werkstatteinrichtung-allgemein
VAS 5907
校准系统
特定于车辆的车间设备
VAS 721 001
快速夹紧装置
特定于车辆的车间设备
VAS 6918
校准单元
特定于车辆的车间设备
VAS 6350A
概述信息
症状
在配备俯视影像系统（识别号 8A4）的车辆上，全景影像系统摄像头生成的图像在 PCM 显示屏中发生了 180° 旋转。
年款:
起始时间 2012 截至时间 2017
装備：
俯视影像系统（识别号 8A4）
原因、引入日期和补救措施
原因
在非常特殊的电压不足的情况下，全景影像系统摄像头控制单元会丢失其数据引用，只能使用默认数据记录来维持正常运行。 由于此默认数据记录中存在软件故障，前摄像头或侧摄像头生成的摄像头图像发生了 180° 旋转。
推出日期
自 2016 年 6 月中旬起，在生产中已使用装有正确的软件版本的全景影像摄像头控制单元。
补救措施
如遇客户投诉，使用装有 34.500（或更高版本）检测软件的 PIWIS 检测仪 3 重新校准全景影像摄像头控制单元。
工具和材料
工具：
9900 - PIWIS 检测仪 3
，所装 PIWIS 检测仪检测软件版本为
34.500
（或更高）
额定电流
至少为 40 A
的蓄电池充电器，比如
VAS 5907 - 蓄电池充电器 (45 A)

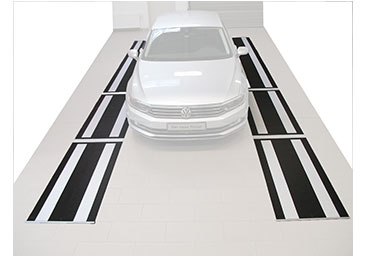

VAS 721 001 - 校准系统
VAS 6918 - 快速夹紧装置

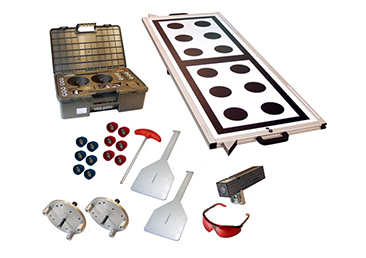

VAS 6350A - 校准单元
重新校准全景影像系统摄像头控制单元
