修理纵摆臂（多连杆悬架）
W42-10049

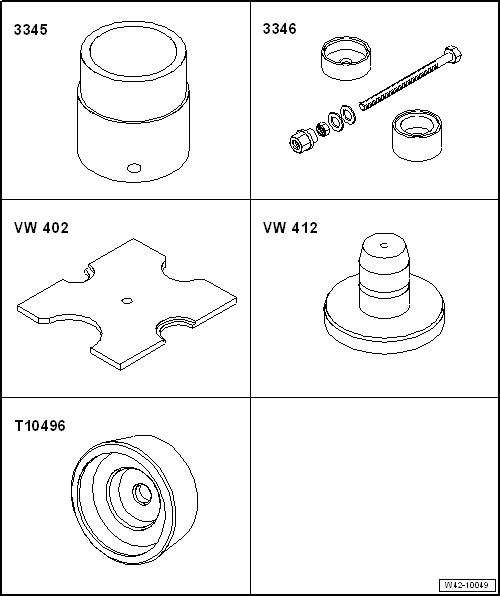

所需要的专用工具和维修设备
t  车轮轴承管件 -3345-或-F3345G-
t  组装工具 -3346-或-F3346T-
t  止推板 -VW 402-或-FVW 402G-
t  压具 -VW 412-或-FVW 412G-
t  止推件 -T10496-或-FT10496M-

–  将纵摆臂从安装支架上拆下 → Kapitel。

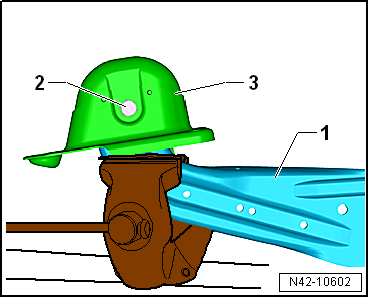

–  用带保护钳口的台虎钳夹住纵摆臂-1-。
–  松开螺母-2-，将支撑座-3-从纵摆臂上拆下。
  N42-10602
压出橡胶金属支座

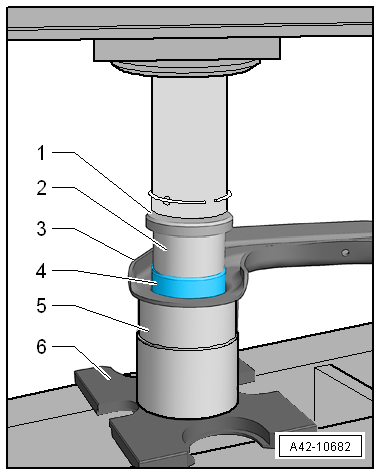

–  按照图示安装工具。
1 -  压具 -VW 412-或-FVW 412G-
2 -  组装工具 -3346-或-F3346T-中的管件 -3346/1-或-F3346/1T-（深槽必须朝向橡胶金属支座）
3 -  纵摆臂
4 -  橡胶金属支座
5 -  车轮轴承管件 -3345-或-F3345G-
6 -  止推板 -VW 402-或-FVW 402G-
–  压出橡胶金属支座。
  A42-10682
压入橡胶金属支座

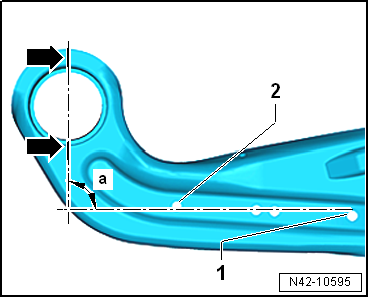

–  使用三角板标出橡胶金属支座和纵摆臂的位置。
–  将三角板的外边对齐孔-1- 的上半径边以及孔-2-的下半径边。
–  在纵摆臂上下部分别坐上标记-箭头-。
a = 90° -
  N42-10595

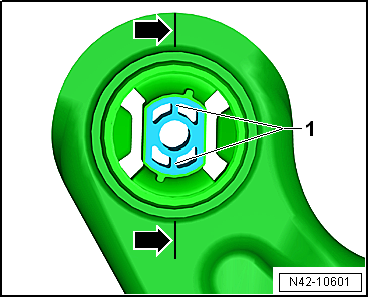

将橡胶金属支座放到纵摆臂上使得标记线-箭头-在凸缘-1-之间。
hinweis  提示
必须注意保证橡胶金属轴承在纵摆臂开口处的安装位置。
  N42-10601

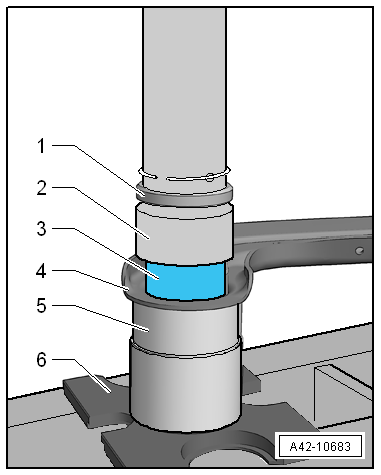

–  按照图示安装工具。
1 -  压具 -VW 412-或-FVW 412G-
2 -  止推件 -T10496-或-FT10496M-
3 -  橡胶金属支座
4 -  纵摆臂
5 -  车轮轴承管件 -3345-或-F3345G-
6 -  止推板 -VW 402-或-FVW 402G-
–  压入橡胶金属支座。
确定安装支架和纵摆臂的位置。
  A42-10683

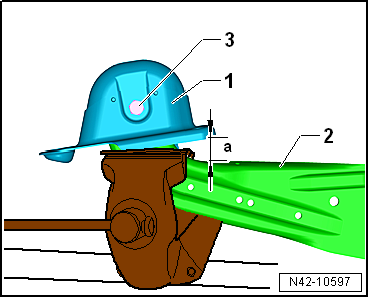

–  用带保护钳口的台虎钳夹住纵摆臂-2-。
–  将支撑座-1-放置在纵摆臂-2-上。
–  旋入螺栓-3-。
–  保持尺寸-a-为 37 mm 并拧紧螺栓-3-。
–  安装纵摆臂 → Kapitel。
