拆卸和安装纵摆臂（多连杆悬架）

所需要的专用工具和维修设备

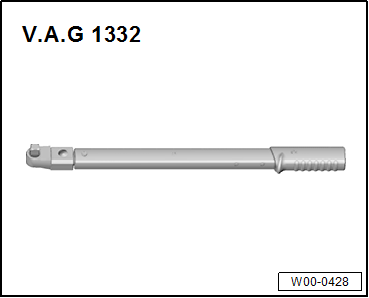

t	扭矩扳手 -V.A.G 1332-

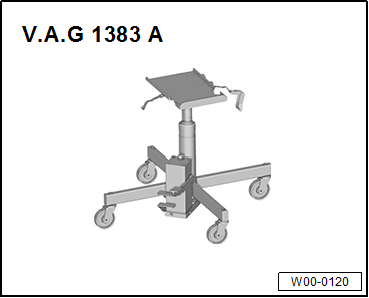

t	发动机和变速箱举升装置 -V.A.G 1383A-

拆卸

–

松开车轮螺栓。

–

举升车辆。

–

拆下后车轮。

–	拆卸螺旋弹簧 → Kapitel。

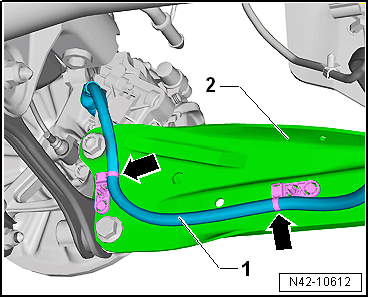

–	将内销钉-箭头-推出，从纵摆臂-2-上脱开线束-1-。

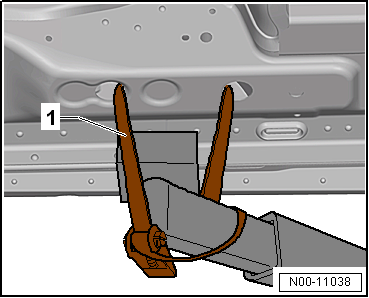

–	使用张紧带 -T10038-或-FT10038G-将车辆绑定在举升平台两侧的举升臂上。

1 -	张紧带 -T10038-或-FT10038G-

注意！

如果没有绑定，则车辆很有可能在举升平台上滑落。

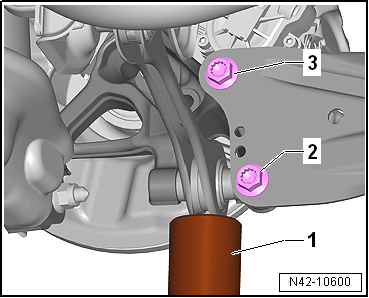

–	将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在横拉杆下并略微升起。

–	依次拆卸螺栓-2-和-3-。

–	将发动机和变速箱举升装置 -V.A.G 1383A--1-从横拉杆下移出。

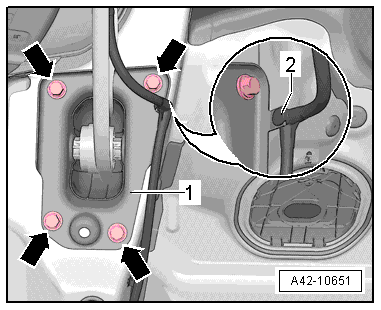

–	从支撑座-1-上松开线束-2-。

–	标记支撑座-1-在车身上的位置。

–

拆卸螺栓-箭头-。

–	将纵摆臂从支撑座上拆下。

安装

安装以相反顺序进行，要注意以下事项：

–	将螺栓-箭头-拧紧到以前做的标记位置处。

–	将线束-2-固定到支撑座-1-上。

–	将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在横拉杆下并略微升起。

–	用手旋入螺栓-2- 和 -3-。

–	将发动机和变速箱举升装置 -V.A.G 1383A--1-从横拉杆下移出。

只有在相应的车轮悬架其它所有部件 ( 特别是螺旋弹簧和减震器 ) 都已安装时，才能拧紧纵摆臂/车轮轴承支座的螺栓连接。拧紧时车轮悬挂必须处于空载重量位置。只有在这些条件下纵摆臂和车轮轴承支座才会移动到需要的位置-箭头-。

–	安装螺旋弹簧 → Kapitel。

–	拧紧螺栓-2-、-3-。

–	将线束-1-的卡子-箭头-安装到纵摆臂-2-上。然后推入内销钉。

规定力矩

t	→ Kapitel „装配一览 - 纵摆臂（多连杆悬架）“

t	→ Kapitel „装配车轮的拧紧力矩“

安装后，必须要进行四轮定位 → Kapitel。
