拆卸和安装带雨量和光线传感器 -G397- 和驾驶员辅助系统前部摄像头 -R242- 的自动防眩目车内后视镜（自 2018 年 10 月起）
hinweis  提示
t  每次拆卸车内后视镜后，都要更换弹簧夹 → 配件电子目录。
t  注意部件的供应商应一致！
所需要的专用工具和维修设备

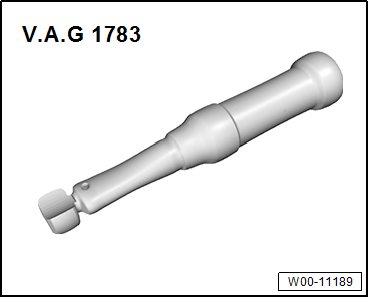

t  扭力扳手 -V.A.G 1783-
  W00-11189
t  楔子 -T10383-或-FT10383M-
  W00-11251
t  拆卸楔 -3409-或-F3409G-
拆卸
–  关闭点火开关。
  W00-11118

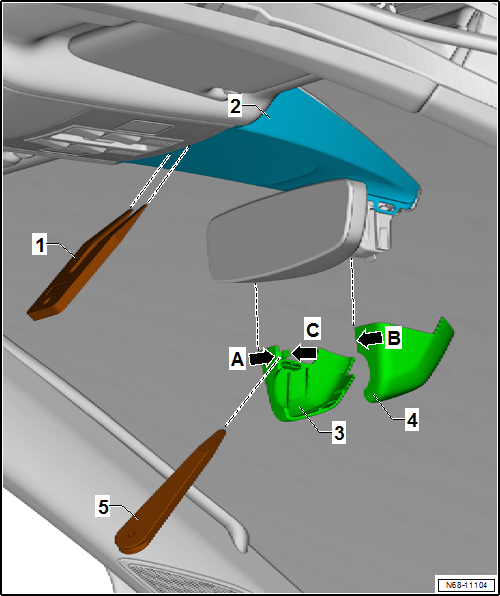

–  用楔子 -T10383/1-或-FT10383M--1-将前部摄像头盖板-2-从车顶控制台前端固定件中松开。
–  用楔子-1-小心的将前置摄像头盖板-2-稍微向下压。
–  在安装的后视镜座盖板之间形成缝隙-3-和-4-, -箭头 A 和箭头 B-。
–  用拆卸楔 -3409-或-F3409G-按压左侧后视镜座盖板-3-的锁定片 -C-。
–  首先拆卸右侧的后视镜座盖板-4-。
–  紧接着拆卸左侧后视镜座盖板-3-。
–  拆卸前置摄像头盖板-2-。
N68-11104

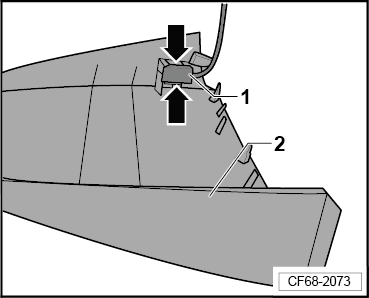

–  按压两侧锁止卡 -箭头-，将 USB 接口 -1- 从盖板 -2- 中脱出，并从车内取出盖板 -2-（依装备而定）。
  CF68-2073
–  解锁并分开车内后视镜的插头连接。
–  将螺丝刀-1-或直径为Ø 4.5 mm 的尖冲头插入缝隙。
Vorsicht image   当心！
在下述操作中要注意，在动期间插入螺丝刀/尖冲头，不要作为操纵杆使用。
–  逆时针转动后视镜座上的车内后视镜-3-大约 20°-箭头-。
–  将车内后视镜-3- 向下拔出。
N68-11105
安装
hinweis  提示
t  每次拆卸车内后视镜后，都要更换弹簧夹 → 配件电子目录。
t  注意部件的供应商应一致！
–  旋出 2 个螺栓-1-。

–  车内后视镜 -3- 上的弹簧夹-2-同新件代替。
–  逆时针转动车内后视镜 20°装入固定板。
hinweis  提示
注意带有固定板的车内后视镜的平行位置。
–  顺时针转动后视镜,直到听到卡入固定板的声音。
其他安装步骤大体以倒序进行。
  N68-11042
