拆卸和安装车门
W58-10002

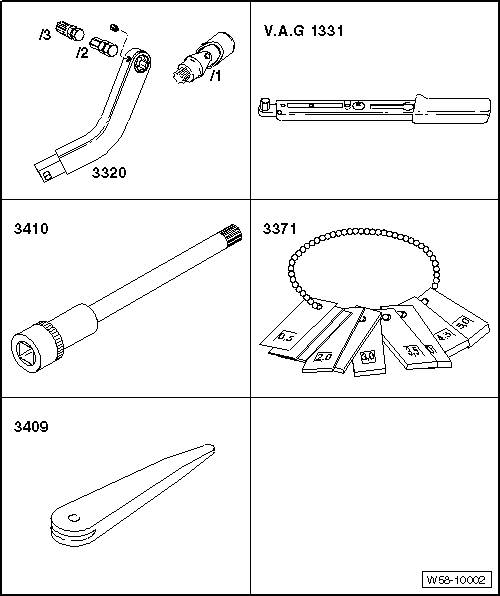

所需要的专用工具和维修设备
t  车门调整扳手 -3320-
t  3320 万向节 -3320/1-
t  3320 适配接头 -3320/2-
t  3320 适配接头 -3320/3-
t  扭矩扳手 - V.A.G 1331-
t  工具头 -3410-
t  调节规 -3371-
t  拆卸楔 -3409-

hinweis  提示
拆卸和安装仅针对左侧后车门。右侧后车门的拆卸和安装大体上可参照左侧。
拆卸

CF58-0027
–  将楔子 -T10383/1- 放置在插头-3-和锁止机构-2-之间。
–  沿-箭头 a-方向用楔子 -T10383/1- 将锁止机构-2-向上推，并将插头-3-与耦合件脱开。
–  撬下螺栓罩盖-8-。
–  沿-箭头 b-方向松开铰链上的螺栓-7-，但不要拧下。
–  拧下车门限位器-5-的固定螺栓-4-。
–  沿-箭头 d-方向将车门限位器向内推。
–  沿-箭头 c-方向向上提升带铰链上部件-6-的前车门-1-，使其与铰链下部件脱开。

安装

N58-10588
安装大体以倒序进行，同时必须注意下列事项：
achtung image   注意！
在安装后车门之前，必须将车门限位器向车的内侧折叠，以避免损坏油漆。
hinweis  提示
安装车门后，铰链臂必须上下齐平。
–  调整后车门-1- → Kapitel。
–  注意前车门间隙尺寸-1-
→ 修理组： 00
。
拧紧力矩
t  → Kapitel „车门 - 装配一览“
