| 电路图中的名称 |
线束内部连接点 |
功能 / 部件 |

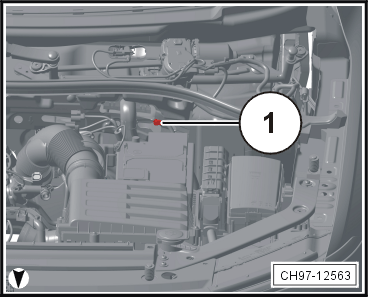

| 1 接地带，蓄电池 - 车身 |
- |
779 电驱动装置的功率及控制电子系统的接地点 1（用于带混合动力驱动的汽车）
蓄电池监控控制单元 -- （用于不带混合动力驱动的汽车）
转向辅助控制单元 --
制动助力器 -- （用于带混合动力驱动的汽车） |

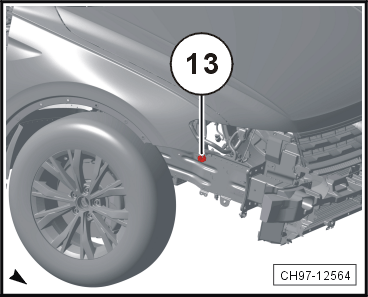

| 13 发动机舱内右侧接地点 |
209 |
- |
右侧前雾灯灯泡 -- （用于不带混合动力驱动的汽车）
右前大灯 --
真空泵 -- （用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 截至 2019 年 8 月）
制动器真空泵 -- （用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 自 2019 年 8 月起） |
| |
317 |
- |
发动机舱盖接触电机 --
冷却液循环管路压力传感器 --
空气质量传感器 -- （仅用于带全自动空调的汽车）
机械振动控制单元 -- （用于带混合动力驱动的汽车）
右侧信号喇叭 --
至暖风/空调器的制冷剂截止阀 -- （用于带混合动力驱动的汽车） |
| |
D54 |
右前制动磨擦片磨损传感器 -- |
| |
- |
717 在前左横梁上接地点（用于带混合动力驱动的汽车） |

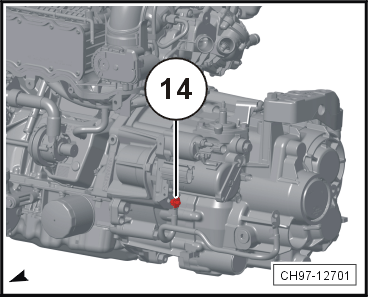

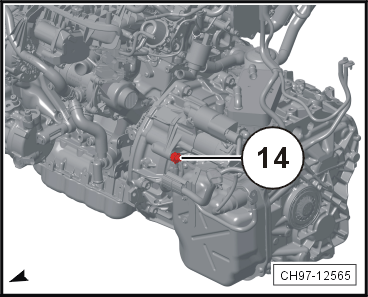

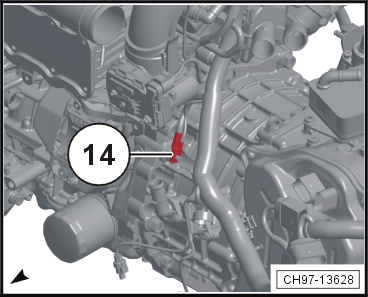

| 14 变速箱上的接地点 |
- |
673 接地点 3，左前纵梁上
777 空调压缩机接地点（用于带混合动力驱动的汽车）
778 高电压加热装置（PTC）的接地点）（用于带混合动力驱动的汽车） |

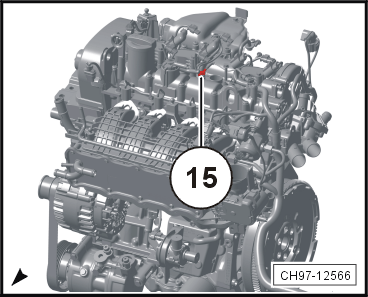

| 15 气缸盖上的接地点 |
306 |
带功率输出级的点火线圈 1 -- （仅适用于带 1.4 l 发动机的汽车）
带功率输出级的点火线圈 2 -- （仅适用于带 1.4 l 发动机的汽车）
带功率输出级的点火线圈 3 -- （仅适用于带 1.4 l 发动机的汽车）
带功率输出级的点火线圈 4 -- （仅适用于带 1.4 l 发动机的汽车） |
| 43 接地点，右侧 A 柱下部 |
369 |
- |
前部信息显示和操作单元控制单元的显示单元 -- （仅用于带导航系统的汽车，用于 MIB Standard Navi Gen2）
电子通讯信息设备 1 控制单元 -- （仅用于带导航系统的汽车）
周围环境摄像机控制单元 -- （仅用于带周围环境摄像机的汽车）
倒车摄像头 -- （仅用于带倒车摄像机系统的汽车，仅用于带导航系统的汽车）
收音机 -- （仅用于带收音机的汽车） |
| |
|
377 |
紧急呼叫模块和通信单元控制单元 -- （用于带混合动力驱动的汽车） |
| 44 左侧 A 柱下部的接地点 |
- |
数字式声音处理系统控制单元 -- （用于带音响系统的汽车，自 2018 年 7 月起） |

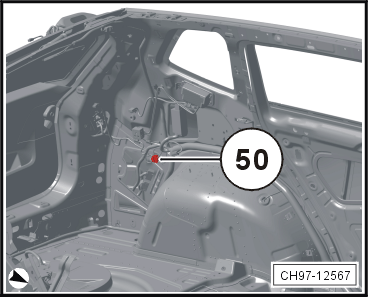

| 50 行李箱左侧接地点 |
- |
行李箱盖控制单元 -- （仅用于带有行李厢盖电控开启装置的汽车，用于不带混合动力驱动的汽车）
带插座的逆变器（12 V - 230 V） -- （仅用于带 12 V-230 V/12 V-115 V 插座的逆变器的汽车 / 截至 2019 年 8 月） |
| |
371 |
全轮驱动控制单元 -- （仅用于带全轮驱动的汽车）
左侧尾灯 --
离合器开启角度控制阀 -- （仅用于带全轮驱动的汽车）
12 V 插座 -- |
| |
376 |
混合动力蓄电池单元 -- （用于带混合动力驱动的汽车）
行李厢盖控制单元 -- （用于带行李厢盖电控开启装置的汽车 / 用于带混合动力驱动的汽车） |
| |
375 |
- |
调幅（AM）滤波器 --
高位制动信号灯灯泡 -- |
| |
|
218 |
行李箱盖把手中的解锁按钮 --
行李箱盖锁闭按钮 -- （仅用于带有行李厢盖电控开启装置的汽车）
行李箱盖闭锁单元 --
左侧尾灯 2 --
右侧尾灯 2 --
后窗玻璃刮水器电机 --
行李箱盖中中央门锁电机 --
行李厢盖关闭辅助功能 -- （仅用于带有行李厢盖电控开启装置的汽车）
左侧牌照灯 --
右侧牌照灯 -- |

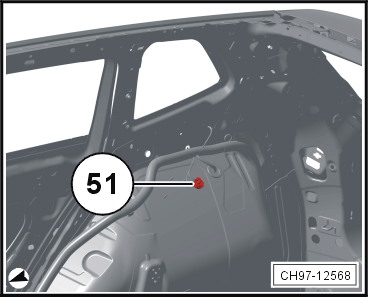

| 51 行李箱内的右侧接地点 |
374 |
380 |
盲区识别控制单元 -- （用于带换道辅助系统的汽车 / 截至 2019 年 8 月）
盲区识别控制单元 2 -- （用于带换道辅助系统的汽车）
左侧车外后视镜中的盲区识别警告灯 -- （用于带换道辅助系统的汽车）
右侧车外后视镜中的盲区识别警告灯 -- （用于带换道辅助系统的汽车 / 截至 2019 年 8 月） |
| |
383 |
盲区识别控制单元 -- （用于带换道辅助系统的汽车 / 自 2019 年 8 月起）
右侧车外后视镜中的盲区识别警告灯 -- （用于带换道辅助系统的汽车 / 自 2019 年 8 月起） |
| |
|
- |
行李箱盖开启装置控制单元 -- （仅用于带行李厢盖开启传感器的汽车）
油箱盖解锁装置 -- （用于带混合动力驱动的汽车）
右侧尾灯 -- |
| 77 左侧 B 柱下的接地点 |
- |
驾驶员侧安全带拉紧器引爆装置 1 -- （仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月）
左侧可加热式后座椅 -- （仅用于带可加热式后座椅的汽车）
可加热左侧后座椅靠背 -- （仅用于带可加热式后座椅的汽车） |
| |
207 |
左后车门接触开关 --
左后车门控制单元 --
左后车门闭锁单元 -- |
| |
M41 |
驾驶员座椅的前部高度调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车）
驾驶员座椅的后部高度调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车）
驾驶员座椅靠背调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车）
驾驶员座椅纵向调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车）
左前侧腰部支撑调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车）
左前座椅温度传感器 --
左前座椅调节控制单元 -- （带有记忆功能的驾驶员座椅）
驾驶员座椅靠背风扇 -- （仅用于带座椅通风的汽车）
驾驶员座椅座垫风扇 -- （仅用于带座椅通风的汽车）
左后脚部空间照明灯 -- （仅用于带有脚部空间照明的汽车）
可加热式驾驶员座椅 -- （可加热式前座椅）
可加热驾驶员座椅靠背 -- （可加热式前座椅） |
| 78 右侧 B 柱下部接地点 |
- |
燃油泵控制单元 --
副驾驶员侧安全带拉紧器引爆装置 1 -- （仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月）
右侧可加热式后座椅 -- （仅用于带可加热式后座椅的汽车）
可加热右侧后座椅靠背 -- （仅用于带可加热式后座椅的汽车） |
| |
208 |
右后车门接触开关 --
右后车门控制单元 --
右后车门闭锁单元 -- |
| |
M51 |
副驾驶员座椅纵向调节开关 -- （仅用于带座椅调节的汽车）
副驾驶员座椅的前部高度调节开关 -- （仅用于带座椅调节的汽车）
副驾驶员座椅的后部高度调节开关 -- （仅用于带座椅调节的汽车）
副驾驶员座椅靠背调节开关 -- （仅用于带座椅调节的汽车）
右前侧腰部支撑调节开关 -- （仅用于带座椅调节的汽车）
副驾驶员座椅靠背风扇 -- （仅用于带座椅通风的汽车）
副驾驶员座椅座垫风扇 -- （仅用于带座椅通风的汽车）
右后脚部空间照明灯 -- （仅用于带有脚部空间照明的汽车）
USB 充电插座 2 --
可加热式副驾驶员座椅 -- （可加热式前座椅）
可加热副驾驶员座椅靠背 -- （可加热式前座椅） |

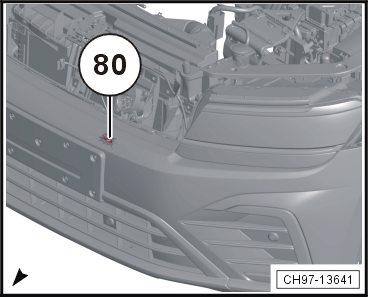

| 80 前中部横梁上的接地点 |
859 |
车载充电装置 -- （用于带混合动力驱动的汽车） |

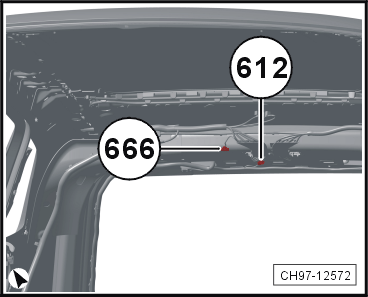

| 612 接地点，在中间尾门上 |
- |
666 接地点，在后右车顶上 |

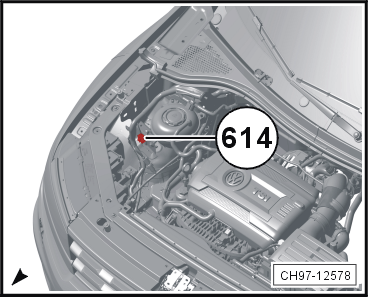

| 614 接地点 2，在发动机舱内右侧 |
417 |
ABS 控制单元 -- |

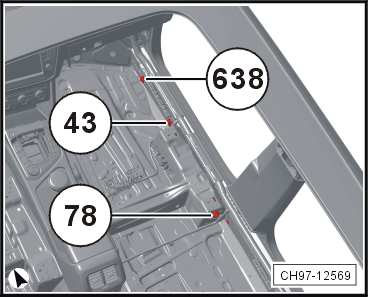

| 638 右侧 A 柱上的接地点 |
- |
新鲜空气鼓风机控制单元 --
|
| |
161 |
滑动天窗控制单元 -- （仅用于带全景滑动天窗的汽车）
左侧车顶背景照明灯泡 -- （仅用于带全景滑动天窗的汽车）
右侧车顶背景照明灯泡 -- （仅用于带全景滑动天窗的汽车） |
| |
206 |
副驾驶员侧车门接触开关 -- （依汽车装备而定）
副驾驶员侧车门控制单元 -- （依汽车装备而定）
副驾驶员车门闭锁单元 -- （依汽车装备而定） |
| |
373 |
- |
右前车门外把手接触传感器 -- （仅用于带进入及起动许可的汽车）
右前脚部空间照明灯 -- （仅用于带有脚部空间照明的汽车）
手套箱照明灯 -- |
| |
|
206 |
副驾驶员侧车门接触开关 -- （依汽车装备而定）
副驾驶员侧车门控制单元 -- （依汽车装备而定）
副驾驶员车门闭锁单元 -- （依汽车装备而定） |

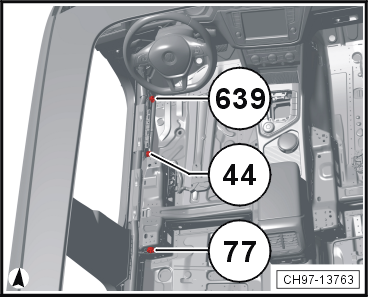

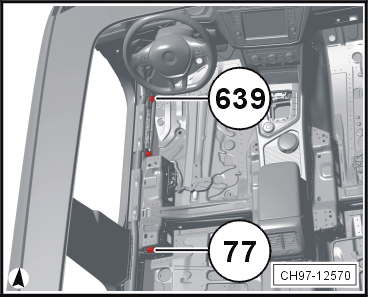

| 639 接地点，在左侧 A 柱上 |
- |
数字式声音处理系统控制单元 -- （仅适用于带了音响系统的汽车，截至 2018 年 7 月） |
| |
205 |
驾驶员侧车门接触开关 -- （依汽车装备而定）
驾驶员侧中央门锁开关 -- （依汽车装备而定）
驾驶员侧车门控制单元 -- （依汽车装备而定）
驾驶员车门闭锁单元 -- （依汽车装备而定） |
| |
367 |
- |
空气湿度、雨水与光线识别传感器 --
空调器继电器 -- （自 2019 年 8 月起）
车载电网控制单元 --
转向柱联锁执行元件 --
诊断接口 -- |
| |
|
366 |
- |
车灯开关 --
前雾灯和后雾灯开关 --
大灯照明距离调节器 -- （用于带机械式大灯照明距离调节的汽车）
组合仪表中的控制单元 --
接线端 15 供电继电器 --
自动泊车辅助系统控制单元 --
转向柱电子装置控制单元 --
数据总线诊断接口 --
插座继电器 --
左前脚部空间照明灯 -- （仅用于带有脚部空间照明的汽车）
大灯开关照明灯泡 --
驾驶员辅助系统的前部摄像机 -- （仅用于带驾驶辅助特殊装备的汽车）
前部车内照明灯 --
自动防眩的车内后视镜 -- （仅适用于带自动防眩的车内后视镜的汽车） |
| |
|
|
363 |
左侧大灯照明距离调节伺服电机 -- （用于带机械式大灯照明距离调节的汽车）
右侧大灯照明距离调节伺服电机 -- （用于带机械式大灯照明距离调节的汽车） |
| |
|
|
347 |
驾驶员侧化妆镜接触开关 -- （仅用于带照明式化妆镜的汽车）
副驾驶员侧化妆镜接触开关 -- （仅用于带照明式化妆镜的汽车）
左后车内照明灯 -- （仅用于带全景滑动天窗的汽车）
右后车内照明灯 -- （仅用于带全景滑动天窗的汽车）
内灯 -- （仅用于不带玻璃天窗的汽车） |
| |
372 |
- |
左前车门外把手接触传感器 -- （仅用于带进入及起动许可的汽车）
空调器继电器 -- （自 2018 年 7 月起 / 截至 2019 年 8 月）
车载电网控制单元 -- |
| |
|
205 |
驾驶员侧车门接触开关 -- （依汽车装备而定）
驾驶员侧中央门锁开关 -- （依汽车装备而定）
驾驶员侧车门控制单元 -- （依汽车装备而定）
驾驶员车门闭锁单元 -- （依汽车装备而定） |

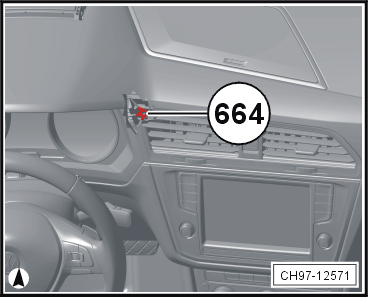

| 664 左侧仪表板后面的接地点 |
- |
发动机噪音形成控制单元 -- （用于带混合动力驱动的汽车）
12 V 插座 2 -- （依汽车装备而定） |
| |
368 |
闪烁报警灯开关 --
轮胎压力监控按钮 --
ASR 和电子稳定程序按钮 -- （仅用于带全轮驱动的汽车）
后部空调操作和显示单元 -- （仅用于后部带有全自动空调操作与显示单元的汽车）
自动泊车辅助系统按钮 --
启动装置按钮 --
机电式驻车制动器按钮 --
泊车辅助系统按钮 -- （仅用于带泊车辅助系统的汽车）
驾驶风格选择开关模块 -- （仅用于带驾驶模式选择操纵单元的汽车）
行驶程序按钮 -- （用于带混合动力驱动的汽车）
启动/停止模式按钮 -- （用于不带混合动力驱动的汽车）
驾驶风格选择按钮 -- （用于带混合动力驱动的汽车）
选挡杆挡位 P 锁止开关 -- （仅适用于带双离合器变速箱的汽车）
全自动空调控制单元 -- （仅用于带全自动空调的汽车）
空调器控制单元 -- （仅用于带电动调节风门的空调器）
换挡杆传感器控制单元 -- （仅适用于带双离合器变速箱的汽车）
前窗玻璃投影（平视显示器）控制单元 -- （仅用于带前窗玻璃投影的汽车）
进入及起动系统接口 --
闪烁报警装置指示灯 --
自动泊车辅助系统指示灯 --
泊车辅助系统指示灯 -- （仅用于带泊车辅助系统的汽车）
行驶程序指示灯 -- （用于带混合动力驱动的汽车）
驾驶风格选择指示灯 -- （用于带混合动力驱动的汽车）
启动/停止运行模式指示灯 -- （用于不带混合动力驱动的汽车）
按钮照明灯泡 --
点火起动按钮照明灯泡 --
USB 充电插座 1 -- |
| |
370 |
插座照明灯泡 -- （仅用于带前部 12-V 插座的汽车）
12 V 插座 2 -- （仅用于带前部 12-V 插座的汽车）
12 V 插座 3 -- （仅用于带前部 12-V 插座的汽车） |
| 666 接地点，在后右车顶上 |
- |
612 接地点，在中间尾门上 |

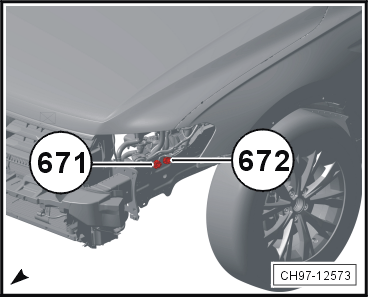

| 671 接地点 1，左前纵梁上 |
201 |
- |
刮水器电机控制单元 --
左侧前雾灯灯泡 -- （用于不带混合动力驱动的汽车）
左前大灯 --
车窗玻璃刮水器电机 --
变速箱油冷却泵 -- （仅适用于带双离合器变速箱 0DW 的汽车） |
| |
|
456 |
日间行车灯和驻车示宽灯左侧光电管模体 -- （用于带混合动力驱动的汽车）
日间行车灯和驻车示宽灯右侧光电管模体 -- （用于带混合动力驱动的汽车） |
| |
|
167 |
- |
双离合器变速箱机电装置 -- （用于带双离合器变速箱 0DE 的汽车 / 用于带双离合器变速箱 0DW 的汽车）
空调压缩机调节阀 -- |
| |
|
|
131 |
车载充电装置 -- （用于带混合动力驱动的汽车）
蓄电池充电按钮模块 -- （用于带混合动力驱动的汽车）
制动信号灯开关 -- （用于不带混合动力驱动的汽车）
制动液液位警告信号触点 --
制动踏板开关 -- （用于不带混合动力驱动的汽车）
离合器位置传感器 -- （仅用于带手动变速箱的汽车）
机油油位和机油温度传感器 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车 / 用于带混合动力驱动的汽车）
冷却液不足显示传感器 2 -- （用于带混合动力驱动的汽车）
空调器继电器 -- （用于带混合动力驱动的汽车）
冷却液不足显示控制单元 -- （用于带混合动力驱动的汽车）
车距调节控制单元 -- （仅用于带自动车距控制（ADR）的汽车）
弯道灯和大灯照明距离调节控制单元 -- （仅用于带自动大灯照明距离调节的汽车 / 用于带混合动力驱动的汽车）
全自动空调装置冷却液截止阀 -- （用于带混合动力驱动的汽车）
混合动力蓄电池制冷剂截止阀 1 -- （用于带混合动力驱动的汽车）
左侧喷嘴加热电阻 -- （仅用于带喷嘴加热电阻的汽车）
右侧喷嘴加热电阻 -- （仅用于带喷嘴加热电阻的汽车） |
| |
|
|
418 |
双离合器变速箱机电装置 -- （用于带双离合器变速箱 0D9 的汽车） |
| |
132 |
- |
左侧信号喇叭 --
用于低温回路的冷却液泵 2 -- （用于带混合动力驱动的汽车）
制动能量回收系统的制动蓄压器中的电机 -- （用于带混合动力驱动的汽车）
高电压蓄电池冷却液泵 -- （用于带混合动力驱动的汽车） |
| |
|
D44 |
空调压缩机 -- （用于带混合动力驱动的汽车）
高电压加热装置（PTC） -- （用于带混合动力驱动的汽车） |
| |
|
281 |
带功率输出级的点火线圈 1 --
带功率输出级的点火线圈 2 --
带功率输出级的点火线圈 3 --
带功率输出级的点火线圈 4 --
冷却液循环泵 -- （仅用于带发动机型号代码 CUGA 的汽车）
冷却液继续补给泵 -- （用于带发动机型号代码 DBFC 的汽车）
循环泵 -- （仅用于带 1.4 升发动机的汽车）
用于高温回路的冷却液泵 -- （用于带混合动力驱动的汽车）
用于低温回路的冷却液泵 -- （用于带混合动力驱动的汽车 / 用于带双离合器变速箱 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车） |
| 672 接地点 2，左前纵梁上 |
85 |
发动机控制单元 -- |
| |
- |
双离合器变速箱机电装置 -- （用于带混合动力驱动的汽车） |

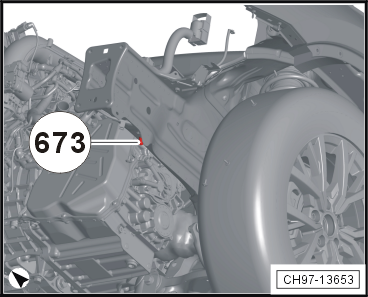

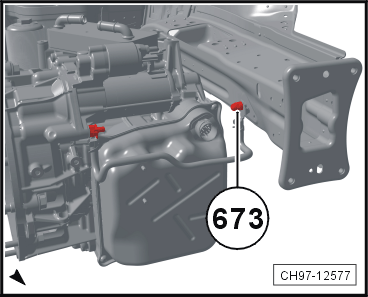

| 673 接地点 3，左前纵梁上 |
- |
车载充电装置 -- （用于带混合动力驱动的汽车）
散热器风扇控制单元 --
散热器风扇 -- |
| |
- |
14 变速箱上的接地点 |

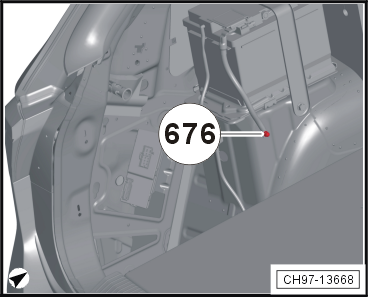

| 676 行李厢中的左侧接地点 2 |
- |
蓄电池监控控制单元 -- （用于带混合动力驱动的汽车） |

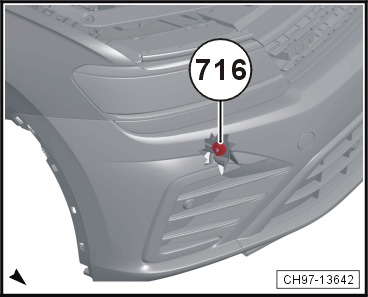

| 716 在前右横梁上的接地点 |
- |
13 发动机舱内右侧的接地点（用于带混合动力驱动的汽车） |

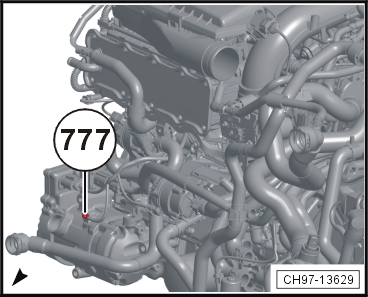

| 777 空调压缩机接地点 |
844 |
14 变速箱上的接地点（用于带混合动力驱动的汽车）
778 高电压加热装置（PTC）的接地点（用于带混合动力驱动的汽车） |

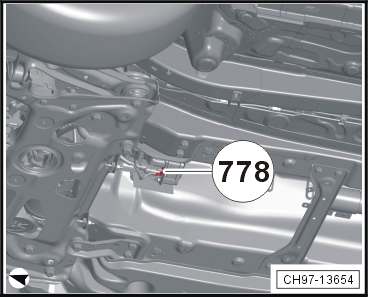

| 778 高电压加热装置（PTC）的接地点 |
844 |
14 变速箱上的接地点（用于带混合动力驱动的汽车）
777 空调压缩机接地点（用于带混合动力驱动的汽车） |

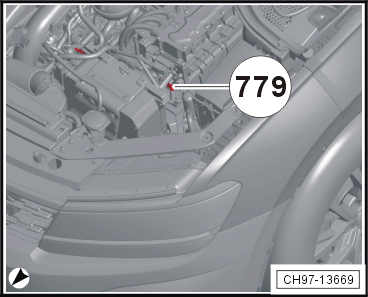

| 779 电驱动装置的功率及控制电子系统的接地点 1 |
- |
1 接地带，蓄电池 - 车身（用于带混合动力驱动的汽车） |

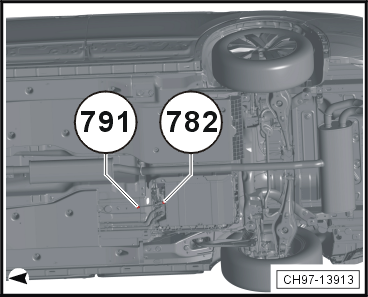

| 782 高电压蓄电池上的接地点 1 |
- |
791 右后底板上的接地点（用于带混合动力驱动的汽车） |
| 791 右后底板上的接地点 |
- |
782 高电压蓄电池上的接地点 1（用于带混合动力驱动的汽车） |

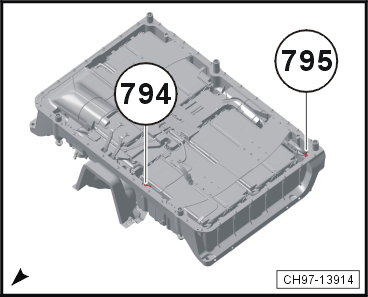

| 794 高电压蓄电池中的接地点 1 |
- |
蓄电池模块监控控制单元 -- （用于带混合动力驱动的汽车） |
| 795 高电压蓄电池中的接地点 2 |
- |
蓄电池调节控制单元 -- （用于带混合动力驱动的汽车） |

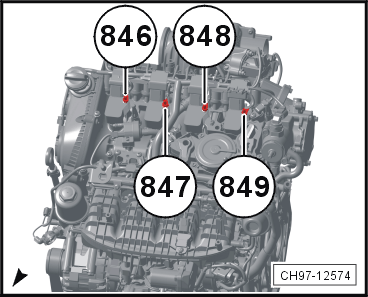

| 846 点火线圈 1 上的接地点 |
- |
带功率输出级的点火线圈 1 -- （仅用于带 1.8 l 发动机的汽车 / 仅用于带 2.0 l 发动机的汽车） |
| 847 点火线圈 2 上的接地点 |
- |
带功率输出级的点火线圈 2 -- （仅用于带 1.8 l 发动机的汽车 / 仅用于带 2.0 l 发动机的汽车） |
| 848 点火线圈 3 上的接地点 |
- |
带功率输出级的点火线圈 3 -- （仅用于带 1.8 l 发动机的汽车 / 仅用于带 2.0 l 发动机的汽车） |
| 849 点火线圈 4 上的接地点 |
- |
带功率输出级的点火线圈 4 -- （仅用于带 1.8 l 发动机的汽车 / 仅用于带 2.0 l 发动机的汽车） |
