拆卸和安装车顶饰板（带天窗）
所需要的专用工具和维修设备

t  分解工具 -80-200-或-S80-200-
拆卸
–  关闭点火开关。
–  拆卸A柱上饰板 → Kapitel。
–  拆卸B柱上饰板 → Kapitel。
–  拆卸C柱饰板 → Kapitel。
–  拆卸隐藏式把手 → Kapitel。
–  拆卸遮阳板 → Kapitel。
–  拆卸前部车内照明灯及阅读灯
→ 修理组：96
。
–  拆卸照明式化妆镜灯
→ 电气系统; 修理组：96
。
–  拆卸车顶内衬罩盖 → Kapitel。
–  将前排座椅和后排座椅调节至放平。
–  将滑动天窗-1-完全打开。
  W00-11156

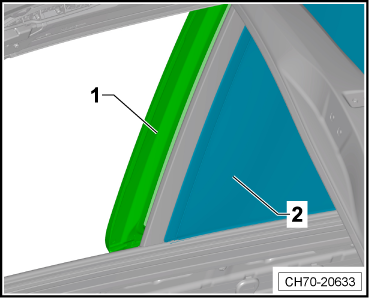

–  打开遮阳帘-2-约⅔处。
  CH70-20633

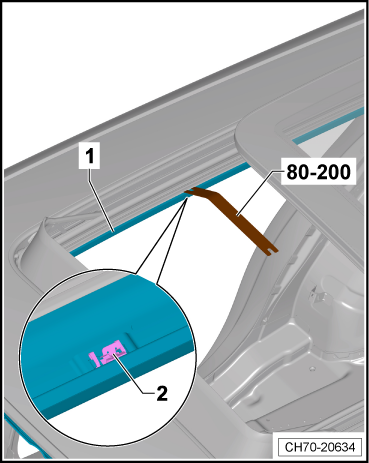

–  使用清洁过的分解工具 -80-200-或-S80-200-，沿着滑动天窗框架和车顶内饰-1-之间滑动，直至碰到固定夹-2-。
–  使用分解工具 -80-200-或-S80-200-将固定夹-2-从天窗框架上拆下。
–  断开车顶饰板上的线束连接。
achtung image   注意！
t  要避免车顶饰板发生弯曲。
t  必须更换弯曲了的车顶饰板。
  CH70-20634
CH70-20635

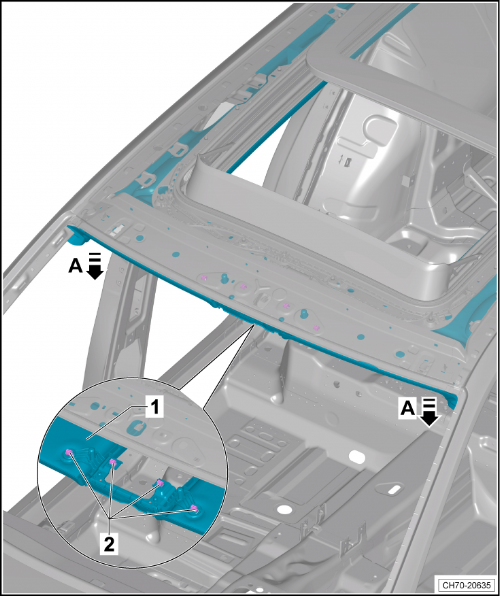

–  使用一字螺丝刀从车身固定孔中松脱车顶饰板-1-上的卡扣-2-。
–  沿-箭头A方向-拆下车顶饰板-1-的前部。


CH70-20636

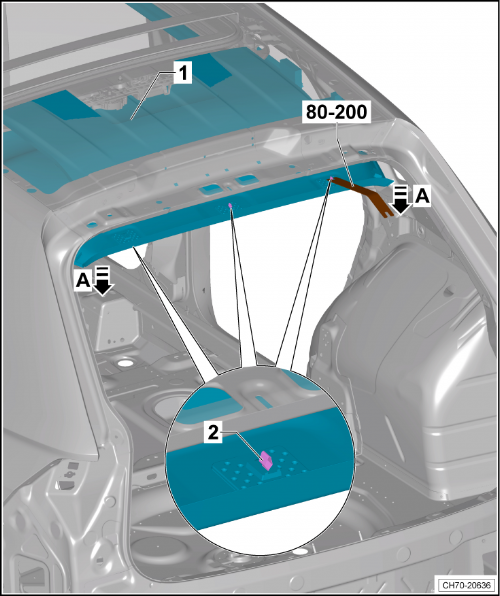

–  使分解工具 -80-200-或-S80-200-从车身固定孔中松脱车顶饰板-1-上的卡扣-2-。
–  沿-箭头A方向-拆下车顶饰板-1-的后部。

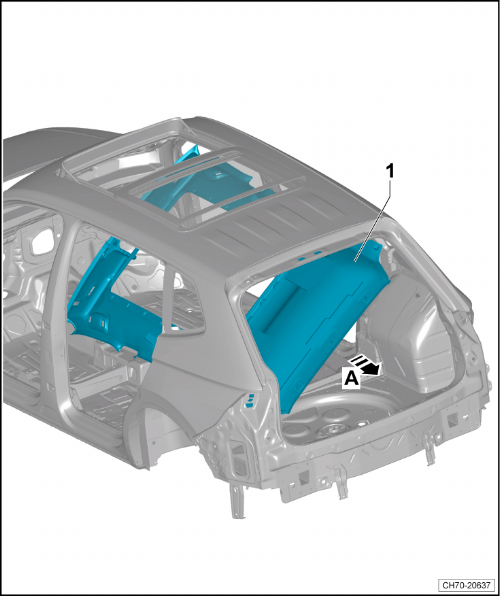

–  和另一位维修工一起将车顶饰板-1-翻转着并沿-箭头A方向-抬出车外（如图所示）。
CH70-20637
安装
在新的车顶饰板上开缺口
如果是带有可照明的化妆镜和/或雨量与光照识别传感器 -G397-的车辆，则必须在新的车顶饰板中开出相应的缺口。
–  使用地毯切割刀根据已有的标记在新的车顶饰板上开出所需要的缺口。
–  安装顺序与拆卸相反，注意下列事项：
hinweis  提示
t  安装前检查所有固定元件是否损坏，必要时进行更换。
t  在安装前更换滑动天窗框架的固定夹（15个）。
–  安装工作应该在另一个维修工的帮助下进行。
–  安装时，首先将车顶内饰上天窗四周的卡扣卡入天窗框架上，然后再将前后部的卡扣卡入车身上。
–  检查所有卡扣是否安装到正确位置。
