拆卸和安装车顶导流板

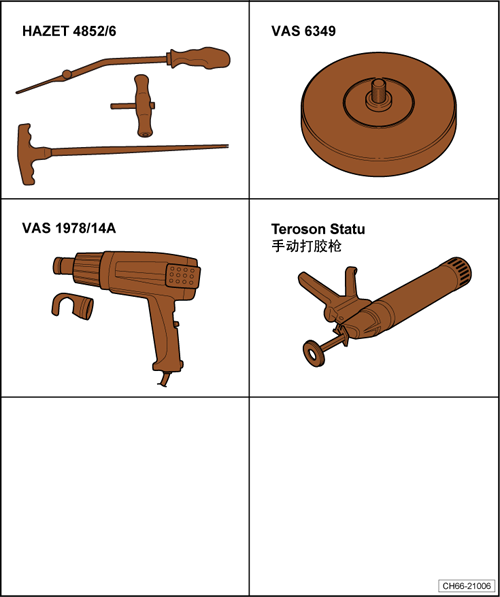

CH66-21006
所需要的专用工具和维修设备
t  风窗玻璃拆卸和安装工具 -HAZET 4852/6-或-VAG 1351-
t  去胶体打磨轮 -VAS 6349-或-SVW6349-
t  电加热枪 -SVW 1978/14A-或-VAS1978/14A-
t  筒式粘胶枪 -VAG 1628-或-TerosonStatu-

材料

t  单组份车窗玻璃粘结剂
-DCN 009 100 05-
t  玻璃底胶
-DCN 009200 02-
t  塑料底漆
-D 009 600-
t  清洁剂
-DCN 009 401 Z2-
t  羊毛刷
-DCN 009 500 25-
t  除胶剂
-DCN 002 000 10-
t  塑料清洁剂
-D 195 850 A1-
t  硅胶清除剂
-LSE 020 100 A3-
t  切割线
-357 853 999 A-
t  双面粘贴带
-3M GT6008-



hinweis  提示
注意制造商提供的使用说明的相关信息。
必须用筒式粘胶枪 -VAG 1628-或-TerosonStatu-涂敷单组份车窗玻璃粘结剂。
拆卸
–  清洁所有连接点处的脏物。
–  遮盖所有邻近的油漆区域和车顶与行李箱盖之间的缝隙。

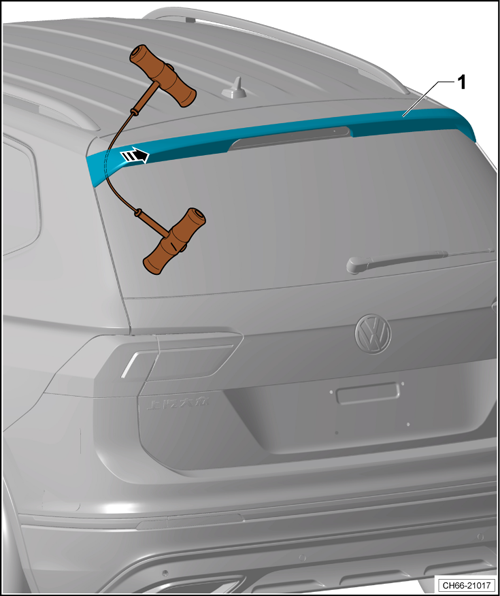

CH66-21017
–  将风窗玻璃拆卸和安装工具 -HAZET 4852/6-或-VAG 1351-中的切割绳（-4852-7-）穿过在行李箱盖和车顶导流板-1-之间的一个弯角区域。
hinweis  提示
以下步骤需另一个维修工的辅助。
ansi-s3 image  小心
当拆卸特殊加装件时，使用合适的手套和防护眼镜。
拆卸车顶导流板时，切勿使用风窗玻璃拆卸和安装工具 -HAZET 4852/6-或-VAG 1351-中的切割线（-4852-6-），有损坏油漆的危险。
–  使用两个风窗玻璃拆卸和安装工具 -HAZET 4852/6-或-VAG 1351-中的手拉柄进行“锯割”动作，从一侧到车顶导流板的中央将粘结剂条、粘贴点和粘贴带进行切割。
–  在另一侧重复切割粘贴材料的动作。
–  拆下车顶导流板-1-。

安装
–  安装顺序与拆卸相反，注意下列事项：
–  注意安全要求 → Kapitel。
准备车身部件用以粘接
–  使用去胶体打磨轮 -VAS 6349-或-SVW 6349-去除双面粘贴带的残留粘接剂。
–  在不损伤油漆的情况下，切割粘接剂到大约1 mm。
剩余的材料用作新的粘接密封材料的底层。
–  安装车顶导流板前，彻底清洁安装区域的灰尘、油脂、蜡和其它污物。
–  只能使用干净的，非纤维质的抹布。
–  切割面无需进行额外的清洁。
–  如果车身部件要进行维修或部分更换，在涂漆后，粘贴区域要重新清理并上漆。
例外
在切割粘接剂一天后，如要进行粘接作业，残留的粘接材料就必须使用活化剂活化激活。
hinweis  提示
活化剂不允许与漆层接触。
–  使用羊毛刷均匀涂敷。
干燥时间约10分钟。
–  然后可立刻用粘贴点将新的车顶导流板粘接在规定的位置。
准备旧车顶导流板用以粘接
hinweis  提示
如果再次使用旧的车顶导流板，需准备双面粘贴带 → 电子配件目录(ETKA)。
–  彻底清洁残留粘接剂。
–  用清洁剂彻底清洁车顶导流板。
–  在不损伤油漆的情况下，切割粘接剂到大约1 mm。
剩余的材料用作新的粘接密封材料的底层。
–  切割面无需进行额外的清洁。
–  将粘贴带切割到与原有粘贴带等长。
–  切割时，确保留下保护膜的标签以便撕下保护膜。
–  直到安装前才撕下保护膜。
hinweis  提示
粘贴表面必须无尘、无油脂。
–  其余安装步骤与粘接新车顶导流板相同 → 车锚。
准备新车顶导流板用以粘接

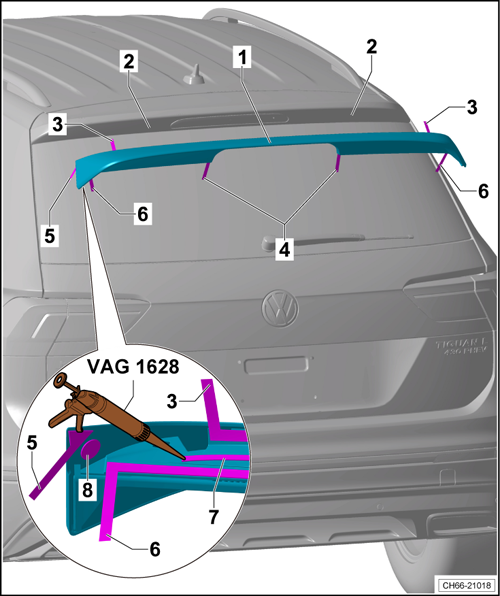

CH66-21018
–  在车顶导流板-1-内侧使用筒式粘胶枪 -VAG1628-或-Teroson Statu-涂敷粘结剂-7-和-8-。
t  粘结剂条-7-截面：约10 mm × 10 mm；每侧长度约323 mm
t  粘贴点-8-：直径约15 mm；每侧高度约10 mm
–  在另一个维修工的帮助下，把车顶导流板-1-定位到行李箱盖-2-上。
–  按照-3-、-4-、-5-和-6-的顺序撕下双面粘贴带上的保护膜。
–  对准并按下车顶导流板-1-。
–  紧紧按压导流板-1-。
l  最短硬化时间 → Kapitel。
