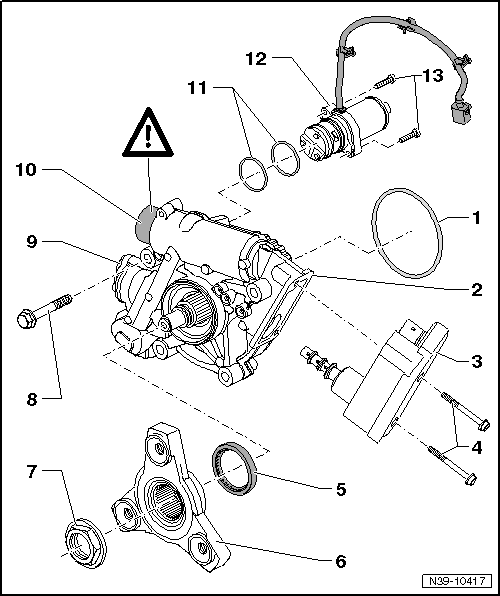

四轮驱动耦合器 - 装配概览，第 IV 代 Haldex 耦合器，Tiguan 2009 ►，New Tiguan 2013►（至 2016 年 3 月 10 日止）
N39-10417
1 -  密封圈
q   使用 Haldex 耦合器油 润滑并装入
q   每次更换
2 -  Haldex 耦合器壳体
q   拆卸和安装 Haldex 耦合器 → Kapitel
3 -  全轮驱动控制单元 -J492-
q   用于耦合器开启控制阀 -N373-
q   拆卸和安装 → Kapitel
4 -  螺栓
q   拧紧力矩：6 Nm
5 -  四驱传动轴法兰油封
q   更换 → Kapitel
6 -  四驱传动轴法兰
q   拆卸和安装 → Kapitel
7 -  螺母
q   更换
q   涂防松剂 -D 000 600-
q   拧紧力矩：210 Nm
8 -  螺栓
q   数量 4
q   拧紧力矩：50 Nm
9 -  盖板
q   用于机油滤清器壳体
q   不必更换机油滤清器
10 -  盖板
q   用于蓄压器
achtung image   注意！
不要打开盖板。受伤危险！
11 -  密封圈
q   数量 2
q   直径 34 mm
q   用于 Haldex 耦合器泵 -V181-
q   使用 Haldex 耦合器油 润滑并装入
q   每次更换
12 -  Haldex 耦合器泵 -V181-
q   拆卸和安装 → Kapitel
13 -  螺栓
q   拧紧力矩：6 Nm


全轮驱动控制单元 -J492- -装配概览，第 IV 代 Haldex 耦合器
N39-10412
1 -  全轮驱动控制单元 -J492-
q   与耦合器开启控制阀 -N373- 标定
q   与控制阀一起更换
q   拆卸和安装 → Kapitel
2 -  螺栓
q   拧紧力矩：6 Nm
3 -  盖板
q   带有加强密封件
q   在拆下了控制单元后，可能在控制单元上或者在 Haldex 耦合器的壳体上
q   每次更换
4 -  耦合器开启控制阀 -N373-
q   与全轮驱动控制单元 -J492- 标定
q   与控制单元一起更换
q   拆卸和安装 → Kapitel
5 -  密封圈
q   注意将密封唇正确安装在凹槽内
q   使用 Haldex 耦合器油 润滑并装入
q &p; 每次更换
6 -  密封圈
q   直径 12 mm
q   使用 Haldex 耦合器油 润滑并装入
q   每次更换
7 -  密封圈
q   直径 11 mm
q   使用 Haldex 耦合器油 润滑并装入
q   每次更换
8 -  密封圈
q   直径 10 mm
q   使用 Haldex 耦合器油 润滑并装入
q   每次更换
