从液压单元上分离控制单元
CH48-20107

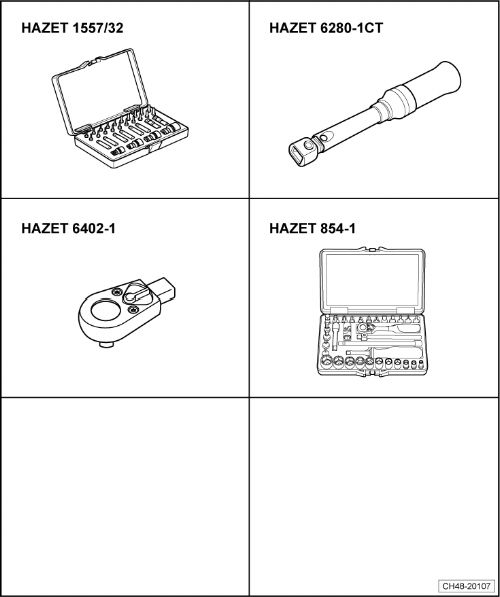

所需要的专用工具和维修设备
t  TORX 工具 -HAZET 1557/32-或-VAG 1766-
t  扭力扳手（2-10Nm） -HAZET 6280-1CT-或-VAG 1783-
t  棘轮头 -HAZET 6402-1-或-VAG1410/3-
t  小型套装工具 -HAZET 854-1-或-VAS5528-

分解液压单元与控制单元
以下情况需要更换控制单元：
t  用笔记本车辆诊断系统 -VAS 6150系列-检查时，控制单元有明确故障提示，如控制单元损坏。
t  控制单元外壳或插头上出现明显损坏。
Vorsicht image   当心！
已拆下的控制单元不允许安装到其他液压单元上。
拆下泵体时存在损坏液压单元的可能性。绝不能从液压单元上分离泵体。
静电过高和清洁度不足可引起控制单元受损。
hinweis  提示
t  拆卸控制单元之前必须读取故障存储器，必要时打印出或记录故障代码。
t  控制单元和液压单元可以分离。
t  分离控制单元和液压单元时，必须先整体从车辆上拆下后，再进行分离。
achtung image   注意！
t  断开的控制单元电路板为暴露状态。
t  不得让水分和灰尘颗粒进入控制单元内部。
t  不得将液压泵从液压单元上分离。
控制单元的更换只允许由具备相应专业知识的专业人员执行。
t  只允许使用维修套件中规定的新零件。
t  液压单元上的控制器螺栓连接只允许使用新螺栓。
t  控制单元上的密封件不得拧出或取下。
t  控制单元上的密封件无法更换。
t  不允许用压缩空气喷吹控制单元或液压单元。
t  无法重新校准控制单元中的阀门线圈。
t  控制单元中的阀门线圈无法更换。
t  不得改变或损坏压力传感器。
t  压力传感器不可更换。
t  传感器壳体不得承受机械负荷。
t  不得在控制单元中的接触点上执行测量。
t  不得在液压单元中的接触点上执行测量。
t  不得损坏或弯曲液压单元中的圆顶阀。
t  触点不可更换。
t  不允许在触点上和压力传感器上喷触点喷雾。
t  在控制单元和液压单元之间不得有异物存在。
–  将液压单元放在清洁平整无静电的工作台上（控制单元向上）。
–  松开固定螺栓。

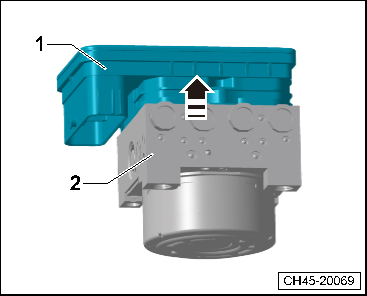

–  将控制单元-1-垂直向上沿-箭头方向-从液压单元-2-上分离。
–  用不起毛的布遮盖控制单元的电磁线圈。
–  控制单元和液压单元分后，对阀顶要进行运输保护。
–  不得通过锉削、刮削等修复控制装置上的密封表面。
–  若密封表面损坏，则必须更换控制单元。
Vorsicht image   当心！
液压单元有损坏危险。
t  盖住敞开的液压单元。防止液压单元、密封面、阀体和压力传感器受到污染和损坏。
t  禁止使用车辆上的蓄电池电压用于检查液压单元上的电机，因为接触面上可能发生接触起火。
t  保护压力传感器的接触面不会出现机械损坏或静电载荷。为了防止部件电压过高，应完全释放工作台上静电或在工作台上放置绝缘橡胶垫，防止静电产生。
  CH45-20069
