拆卸和安装控制单元和液压单元
CH45-20084

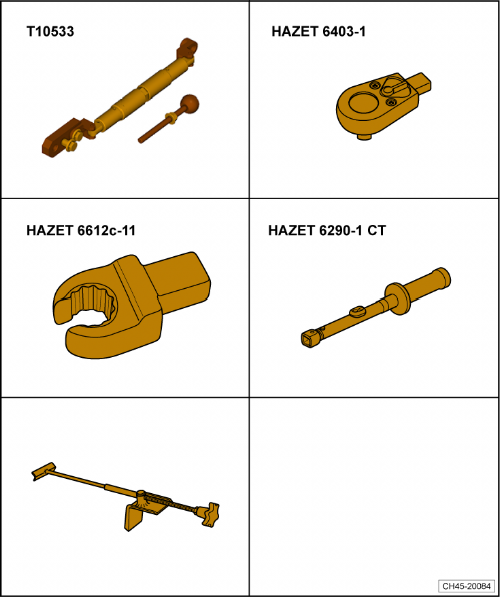

所需要的专用工具和维修设备
t  发动机支座 -CT10533-或-T10533-
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
t  开口头 -Hazet 6612c-11-或-VAG1331/2-
t  扭力扳手(5-60Nm) -HAZET 6290-1CT-或-VAG 1331-
t  制动踏板加载器

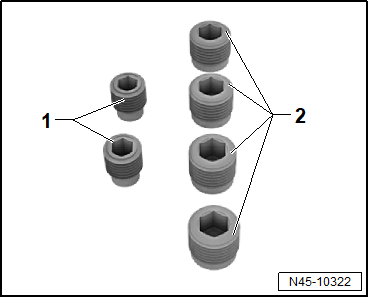

密封塞维修套件,配件号5Q0 698 311
1 -  密封塞M10
2 -  密封塞M12
拆卸
安装位置:
  N45-10322

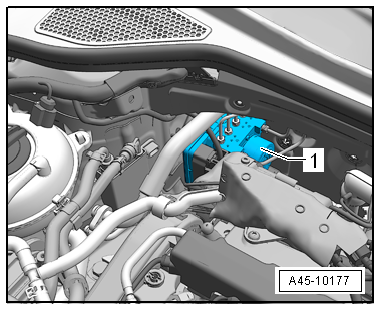

制单元与液压单元-1-通过螺纹连接在一起,并位于发动机舱内乘客侧。
achtung image   注意!
液压单元区域内的制动管路不允许弯折!
–  断开蓄电池
→ 电气系统; 修理组:27
–  拆下发动机罩盖。
  A45-10177

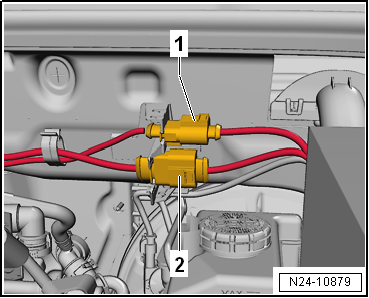

–  断开发动机上电气插头连接-1--2-
  N24-10879
–  将发动机前氧传感器和后氧传感器的线束从车身上脱开-箭头-
–  举升车辆。
–  拆卸车身底板
→ 外部车身维修; 修理组:66
  CH24-10209

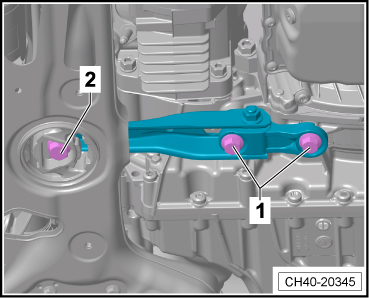

–  旋出六角螺栓-1--2-, 并拆下摆动支撑。
  CH40-20345

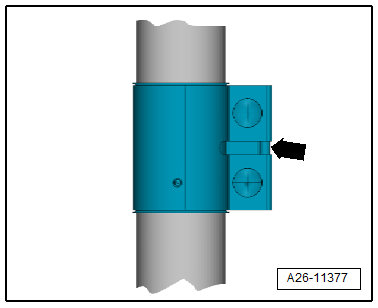

–  松开排气管上夹紧卡箍-箭头-
  A26-11377

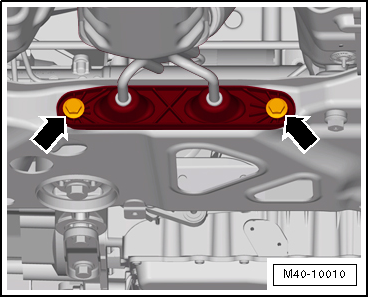

–  从副梁上旋出固定废气排放系统支架的六角螺栓-箭头-
  M40-10010

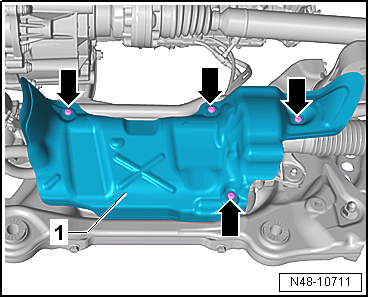

–  旋出Torx 螺栓-箭头-并拆下隔热罩-1-
适用于四轮驱动的车辆
–  拆下四驱传动轴到角变速箱上的螺栓连接
→ 四驱传动轴/后桥主传动; 修理组:39
  N48-10711

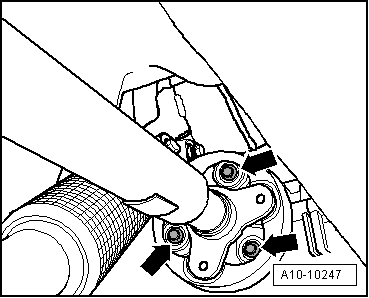

–  旋出四驱传动轴的螺栓-箭头-,并将四驱传动轴从角变速箱上拆下,并且放到一旁。
适用于所有情况
–  向前推动发动机获取相应的拆卸空间。
  A10-10247

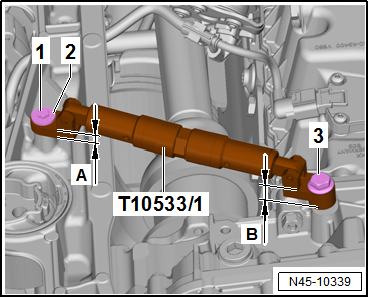

–  如图所示放上发动机支座 -CT10533-或-T10533-,用手拧紧螺栓。
t  用六角螺栓-3- 将发动机支座 -CT10533-或-T10533-拧紧至发动机上。
t  将一个 M8 x 30 mm 的六角螺栓-1-和垫片-2- 将发动机支座 -CT10533-或-T10533-拧紧至副梁上的孔位中。
t  -A-扁平侧
t  -B-高侧
–  为了放上第二个螺栓,用手将发动机稍稍向前推。
–  使用发动机支座 -CT10533-或-T10533-将发动机向前推,向前推动发动机获取相应的拆卸空间。
  N45-10339

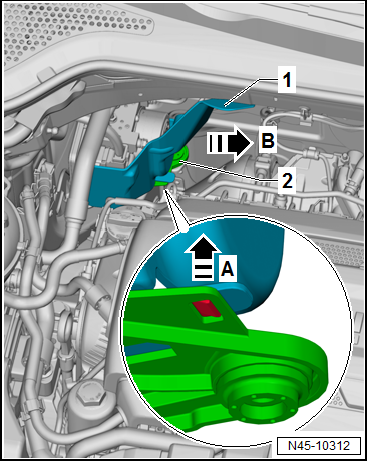

–  先将保护板-1-沿-箭头A方向-向上从支座-2-脱开,接着沿-箭头B方向-拆下保护板-1-
  N45-10312

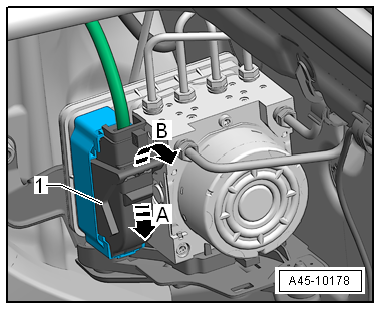

–  沿-箭头方向A-松脱插头锁紧件-1-并沿-箭头方向B-将其从控制器上拔下。
  A45-10178

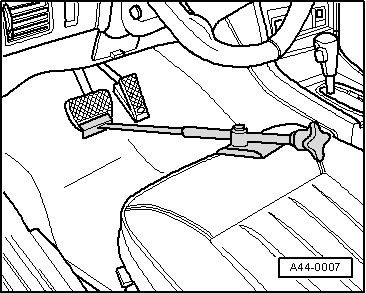

–  安装制动踏板加载器将制动踏板至少按下60 mm。
  A44-0007

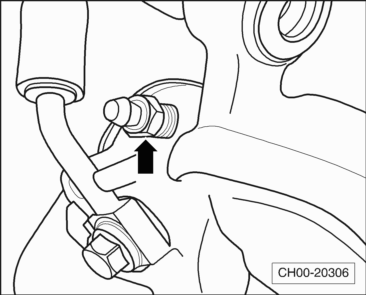

–  将制动液收集瓶的排气软管-1-连接到左前制动钳排气阀上,打开排气阀。
  M46-10052

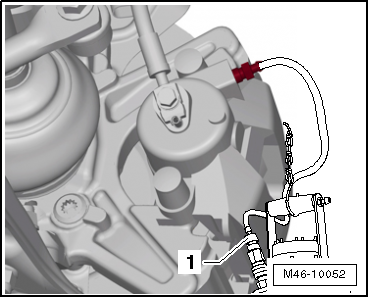

–  将制动液收集瓶的排气软管连接到左后制动钳排气阀上-箭头-,打开排气阀。
–  关闭左前和左后排气阀。
–  不要拆卸制动踏板加载器。
–  在控制单元和液压单元的下方和周围放置足够多的非纤维质的抹布。
确保连接点上没有制动液。
  CH00-20306
–  标记制动主缸的两根制动管路-5--6-并从液压单元上拆下。
–  立刻用修理套件中的密封塞(配件号-5Q0 698 311-)封闭制动管路和螺纹孔。
–  标记制动管路(用于制动钳)-1--4-,拧下并用修理套件中的密封塞(配件号 -5Q0 698 311-)封闭。
  N45-10263
–  将液压单元和控制单元-1-沿-箭头方向-向上从支架-2-中拉出。
  CH45-20098

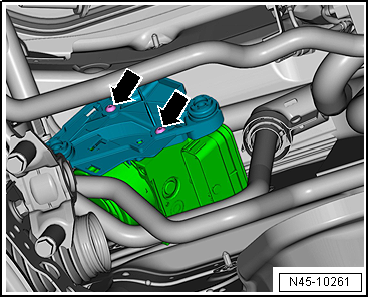

–  旋出 Torx 螺栓-箭头-将ABS 控制单元 -J104-从支座上拆下。
achtung image   注意!
ABS 控制单元 -J104-和ABS 液压单元 -N55-无法互相分开。
液压泵和ABS 液压单元 -N55-无法互相分开。
安装
安装以相反顺序进行,注意以下事项:
hinweis  提示
t  只有安装了相应的制动管路后,才能从液压单元上拆下密封塞。
t  如果在安装制动管路之前,密封塞已从液压单元上拆下,制动液可能会溢出,从而无法保证有足够的加注量和排气。
–  拆卸制动踏板加载器。
–  对制动系统排气 → Kapitel „制动系统进行排气“
对转向角传感器 -G85-, 横向加速度传感器 -G200 -和制动压力传感器 -G201-进行基础设定。
拧紧力矩
t  → Kapitel „控制单元和液压单元-装配概览“
t  前排气阀 → Kapitel „前轮制动钳-装配概览“
t  后排气阀 → Kapitel „后轮制动钳-装配概览“
