空气滤清器：更换滤芯，清洁外壳
hinweis  提示
t  安装进气软管时只能使用不含硅的润滑剂。
t  连接用符合批量状态的软管卡箍固定住所有软管（参见电子版配件目录 ETKA）。
清洁空气滤清器壳 → Kapitel
4 缸 2.0 TFSI 汽油发动机 → Kapitel
6 缸 3.0 TFSI 汽油发动机 → Kapitel
4 缸汽油发动机 2.0 TFSI（型号 2）
所需要的专用工具和维修设备
t  扭矩螺丝刀 -V.A.G 1624-，量程 1 至 5 Nm
t  或：扭矩扳手 -V.A.G 1783-，量程 2 至 10 Nm
t  或：扭矩扳手 -VAS 6583-，量程 3 至 60 Nm
安装拧紧力矩表：

部件/固定件： [Nm]
空气滤清器上部分的固定螺栓 3.5




工作步骤 1 - 拆卸空气滤清器滤芯：

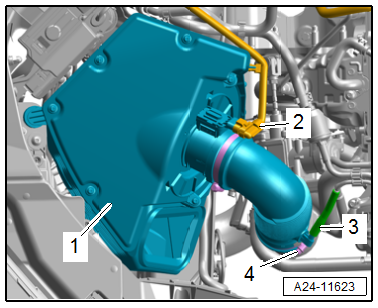

–  拆卸空气导流管，为此松开软管卡箍。
–  脱开空气质量流量计 -G70-的电插头 -2-。
–  拧出固定螺栓，取下空气滤清器上部件 -1-。
  A24-11623

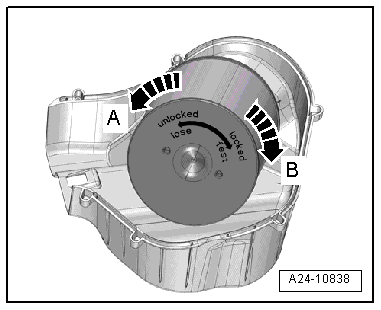

–  压开锁按钮，逆时针旋转空气滤清器滤芯 -箭头 A- 并取出。
  A24-10838


工作步骤 2 - 安装空气滤清器滤芯：
–  检测外壳和排水口是否脏污，必要时清洁。

–  将新的滤芯装入空气滤清器上部分，然后沿顺时针方向转动 -箭头 B-，直至感觉到卡止。
–  将空气滤清器上部分安装到空气滤清器下部分上，安装时不要过度用力。注意空气滤清器上部分要紧密贴合空气滤清器下部分。
–  将固定螺栓拧入空气滤清器上部，然后以拧紧力矩（见安装拧紧力矩表 → 车锚）拧紧。
–  将空气导流管套到空气滤清器上部分上，定位软管卡箍。
后续安装措施以倒序进行。
6 缸 3.0 TFSI 汽油发动机
所需要的专用工具和维修设备
t  扭矩螺丝刀 -V.A.G 1624-，量程 1 至 5 Nm
安装拧紧力矩表：
  A24-10838
部件/固定件： [Nm]
空气滤清器上部分的固定螺栓 3.5
空气滤清器滤芯的固定螺栓 1.5




工作步骤 1 - 拆卸空气滤清器滤芯：

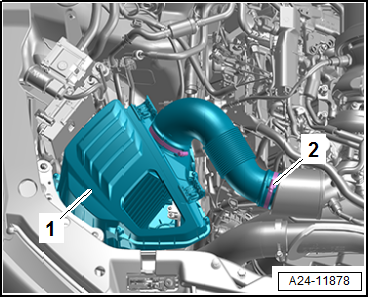

–  拆下空气导流管，为此松开软管卡箍 -2-。
–  拧出固定螺栓。
–  向上拔下并取下空气滤清器壳 -1-。
  A24-11878

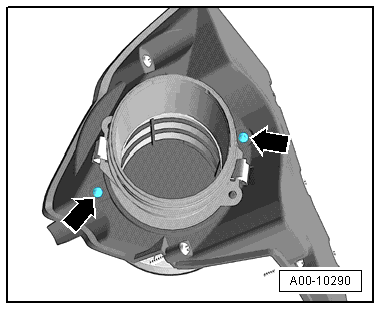

–  通过拧出两个螺栓 -箭头- 将空气滤清器滤芯从空气滤清器上部分中取出。
  A00-10290


工作步骤 2 - 安装空气滤清器滤芯：
–  检测外壳和排水口 -箭头- 是否脏污，必要时清洁。

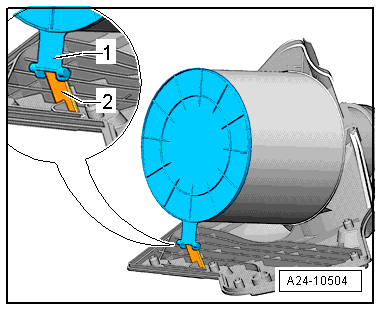

–  将新的空气滤清器滤芯居中装入空气滤清器上部上的定位座中。此时，空气滤清器滤芯的接片 -1- 必须与空气滤清器上部的接片 -2- 相吻合。
–  将空气滤清器上部分安装到空气滤清器下部分上，安装时不要过度用力。注意空气滤清器上部分要紧密贴合空气滤清器下部分。
–  将固定螺栓拧入空气滤清器上部，然后以拧紧力矩（见安装拧紧力矩表 → 车锚）拧紧。
–  将空气导流管套到空气滤清器上部分上，定位软管卡箍。
后续安装措施以倒序进行。
清洁空气滤清器壳
工作步骤：
–  将散落的残留污物或树叶从空气滤清器壳（上、下部分）中清除。
–  检查空气滤清器下部分中的排水软管是否有污物和粘结物，必要时清洁。
hinweis  提示
t  在用压缩空气吹空气滤清器壳体时必须注意以下事项：用干净的抹布盖住空气质量计。
t  对于在寒冷地区的汽车，还必须清洁进气道中的挡雪网：注意 ELSA 保养表中的规定。
  A24-10504
