大灯：检查调整状态
所需要的专用工具和维修设备

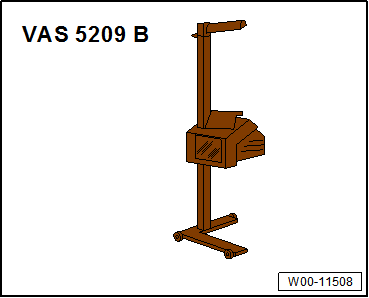

t  大灯调整装置 -VAS 5209B-
t  或：大灯调节装置 -VAS 621 001-
hinweis  提示
在检查大灯调节状态（除矩阵光束大灯）时，也可以使用大灯调节装置 VAS 5208A, VAS 621 005, VAS 5046A 和 VAS 5047A。检查矩阵光束大灯时，需要调节装置 VAS 5209B 或VAS 621 001。
  W00-11508


常规保养过程中进行的检查只是维修后到期须进行的大灯调节装置检查的缩减形式，并不能代替大灯调节装置检查。
汽车负载和轮胎充气压力无需为此进行匹配调整。
无需通过汽车诊断测试仪进行大灯基本设置。
按照维修手册的规定检查和调整大灯属于维修措施，必须单独结算。
工作步骤：
–  在装有手动大灯照明距离调节装置的车上：将调节装置设定到基础位置。
–  激活近光灯。

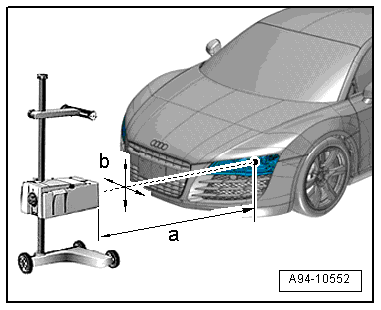

–  将大灯调整装置平行对准汽车，居中置于主大灯前方 30 至 70 cm 处 -尺寸 a-，与灯光出射面中点之间的偏差最大不得超过 3 cm -尺寸 b-。
  A94-10552

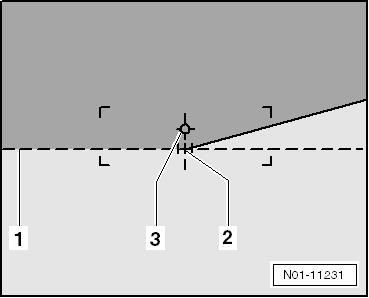

–  调节大灯调整装置的倾斜度，使大灯在检测面上的灯光分配满足以下规定：水平明暗界限在分割线 -1- 上。
–  读取调整后的大灯调整装置倾斜度值。
–  在相对一侧重复该过程。
–  比较左侧和右侧的倾斜度值。
–  当相互间的偏差为 2.0 % 或更多：按维修手册中的规定检查并调整大灯
→ 电器装置; 修理组：94
。
  N01-11231
