车窗玻璃清洗装置：检查喷射情况，需要时调整
在挡风玻璃上检查喷射情况，混合喷嘴 → Kapitel
检查挡风玻璃喷射图，湿臂雨刮器 → Kapitel
调整挡风玻璃喷射情况（混合喷嘴） → Kapitel
调节挡风玻璃喷射图，湿臂雨刮器 → Kapitel
检查挡风玻璃喷射情况，混合喷嘴

喷射情况必须满足以下规定：
l  副驾驶员侧的喷嘴单元：上部射束的着落点 -1- 位于上边缘附近雨刮区域内
l  驾驶员侧的喷嘴单元：上部射束的着落点 -2- 与右侧喷嘴单元的着落点等高。
l  中间的喷嘴单元：扇形喷束的着落区域 -3- 位于正确调整的侧面喷嘴单元扇形喷束与其上部点喷束之间
工作步骤：
–  打开挡风清洗装置并检查雨刮喷射情况。
–  如果喷射情况未满足规定：调整玻璃喷嘴 → Kapitel。
检查挡风玻璃喷射图，湿臂雨刮器

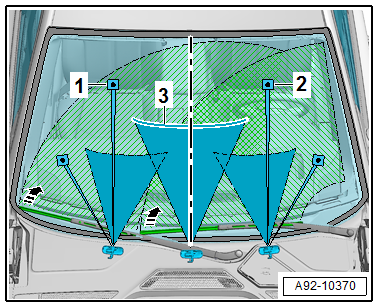

  A92-10370
湿臂雨刮器的雨刮臂上配备了数个喷嘴。检查喷射图时，必须检查每根雨刮臂上的最前部喷嘴 -1- 的上下移动情况。
工作步骤：
  A92-10525
–  打开挡风清洗装置并检查雨刮喷射情况。
l  雨刮臂向上或向下运动时，最前方的喷嘴 -箭头- 的上侧或下侧喷束必须在玻璃上有一定的距离 -点-。
l  喷嘴的喷束在玻璃上不得超过玻璃边缘。
l  无论是向上还是向下运动，从分布在雨刮臂上的其他喷嘴中也会流出玻璃清洗液。
–  如果喷射情况未满足规定：调整玻璃喷嘴 → Kapitel。
hinweis  提示
t  雨刮臂向上运动时，只有上部喷嘴喷射，向下运动时只有雨刮臂的下部喷嘴喷射。
t  如果存在客户投诉，则连接诊断测试仪 → Kapitel并进行作动器测试，以对喷射图进行更准确的检查。
调整挡风玻璃喷射情况（混合喷嘴）
工作步骤：
  A92-10524
–  按规定利用 TORX® 外对边尺寸为 9 的工具 -3- 通过调节螺栓 -2- 校准调节后的喷嘴单元。
–  如果喷射情况仍不符合规定：清洁相应喷嘴
→ 电器装置; 修理组：92
。
hinweis  提示
一个喷嘴单元的水束不应分散且可通过调节螺栓调节。无法单独调节射束和进行侧向调节！
调节挡风玻璃喷射图，湿臂雨刮器
所需要的专用工具和维修设备
t  调整工具 -T40187-
hinweis  提示
在湿臂雨刮器上，只可以调节最前部喷嘴的上侧和下侧。
工作步骤：

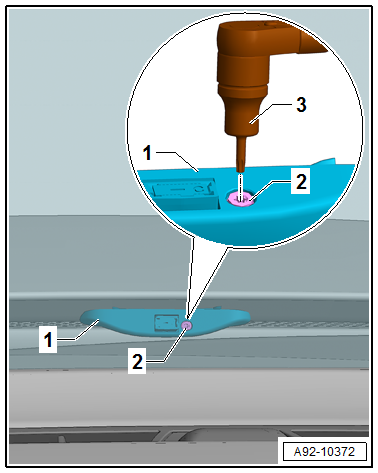

  A92-10372
–  按照规定对失调的喷嘴单元 -1- 借助调整工具 -T40187-进行校准。
  A92-10525
