制动磨擦片：检查厚度
所需要的专用工具和维修设备

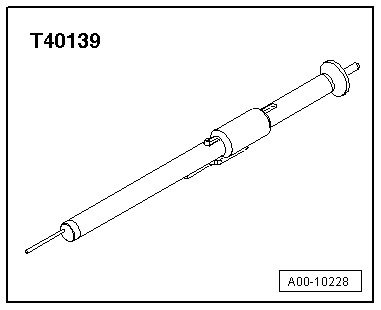

t  测量棒 -T40139- 或测量棒 -T40139A-：测量制动摩擦片厚度时使用细的一端（制动器符号）。
  A00-10228


检查数值表和流程规定：

车桥 带背板和减震片的制动摩擦片的磨损极限
[mm]
前桥： 10
后桥： 10




只需测量外侧制动摩擦片的厚度！
工作步骤：
–  事先：沿测量尖头方向将测量棒的可移动的环推至限位位置。

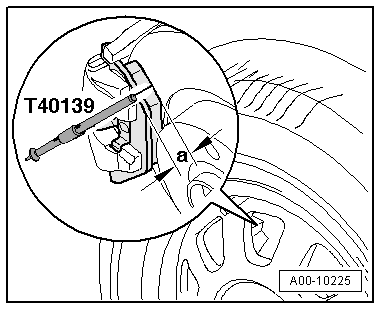

–  将检测条的测量头贴到制动盘上。
–  沿制动摩擦片方向推入测量棒，直至测量棒贴到制动摩擦片的背板上。

–  取出测量棒，读取工具标尺上的制动摩擦片磨损尺寸 -a-。
–  在所有车轮上重复该过程。
–  如果摩擦片厚度已经达到磨损极限（检查数值表和流程规定 → 车锚）：更换制动摩擦片
→ 制动装置; 修理组：46
。
  A00-10225


hinweis  提示
t  在取下时注意移动环不得发生运动，否则测量结果会出现错误！
t  注意测量棒贴到制动摩擦片背面的位置，然后相应地计入或不计入减震片厚度！
t  在使用特定车轮组合时，需拆卸车轮。
t  对于 S 或 RS 车型，必须从车轮内侧测量制动摩擦片。
