蓄电池：检查酸液高度

提示

不得打开蓄电池。

不带电眼的蓄电池 → Kapitel

带电眼的蓄电池 → Kapitel

不带电眼的蓄电池

所需要的专用工具和维修设备

t	扭矩扳手 -V.A.G 1410-，量程 4 至 20 Nm

t	或：扭矩扳手 -V.A.G 1783-，量程 2 至 10 Nm

t	或：扭矩扳手 -VAS 6854-，量程 5 至 13 Nm

t	或：扭矩扳手 -VAS 6583-，量程 3 至 60 Nm

t	或：扭矩扳手 -V.A.G 1331-，量程 6 至 50 Nm

安装拧紧力矩表：

部件/固定件	[Nm]
蓄压器螺母	9

蓄电池位于行李厢内，在行李厢地板下面。

拆卸工作：

–	掀起行李厢的地板垫并将其固定。

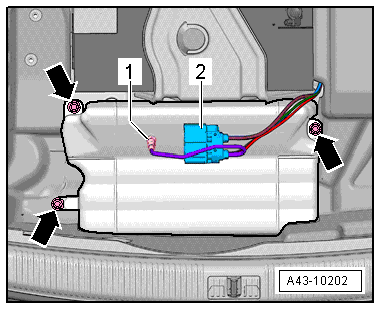

–	在装有空气悬挂（“自适应空气悬挂”）的车上：旋出螺母 -箭头-，将储压器与连接着的导线 -1- 和电磁阀体 -2- 一起放到一旁。

–

取出随车工具盒。

A43-10202

工作步骤：

–	检查蓄电池壳体的以下几方面：

t	蓄电池电极的锈蚀或损坏

t	蓄电池壳体和盖板的机械性损坏，可通过损坏位置上的酸液泄漏或结晶来识别

–

更换损坏的蓄电池。

–	根据壳体标记检查所有蓄电池电解槽的电解液液位。

–	如果至少有一个蓄电池电解槽的电解液液位低于最低标记：更换蓄电池。

安装措施以倒序进行。同时注意拧紧力矩（见安装拧紧力矩表 → 车锚）。

提示

t	使用明亮的手电筒有助于识别壳体的最小和最大标记。

t	在不易看到蓄电池内部时：检查电解液液位时可使用一面小镜子，此时用一个明亮的手电筒垂直地照在蓄电池单元背面。

带电眼的蓄电池

警告

蓄电池电眼的颜色显示呈无色或浅黄色时有爆炸危险！

t

不要提供启动辅助。

t	不要检查蓄电池或进行充电。

t

更换蓄电池。

所需要的专用工具和维修设备

t	扭矩扳手 -V.A.G 1410-，量程 4 至 20 Nm

t	或：扭矩扳手 -V.A.G 1783-，量程 2 至 10 Nm

t	或：扭矩扳手 -VAS 6854-，量程 5 至 13 Nm

t	或：扭矩扳手 -VAS 6583-，量程 3 至 60 Nm

t	或：扭矩扳手 -V.A.G 1331-，量程 6 至 50 Nm

安装拧紧力矩表：

部件/固定件	[Nm]
蓄压器螺母	9

蓄电池位于行李厢内，在行李厢地板下面。

拆卸工作：

–	掀起行李厢的地板垫并将其固定。

–	在装有空气悬挂（“自适应空气悬挂”）的车上：旋出螺母 -箭头-，将储压器与连接着的导线 -1- 和电磁阀体 -2- 一起放到一旁。

–

取出随车工具盒。

A43-10202

工作步骤：

–	检查蓄电池壳体的以下几方面：

t	蓄电池电极的锈蚀或损坏

t	蓄电池壳体和盖板的机械性损坏，可通过损坏位置上的酸液泄漏或结晶来识别

–

更换损坏的蓄电池。

–	在检查电解液液位之前：用螺丝刀手柄小心地敲击电眼 -箭头-。

A27-0086

–	根据颜色显示独处蓄电池酸液高度。可能有两种不同的结果：

电眼颜色显示：	措施：
黑色或绿色	蓄电池酸液高度正常：无需其它措施！
无色或浅黄	蓄电池酸液高度过低：必须更换蓄电池！

安装措施以倒序进行。同时注意拧紧力矩（见安装拧紧力矩表 → 车锚）。

提示

t	电眼也被称作 ALI（Acid Level Indicator - 电解液液位指示器）。

t	电眼仅用于判断电解液液位！

t	当蓄电池充满时在行驶过程中可能会在电眼下方形成气泡，并歪曲颜色显示。通过轻轻敲击电眼，气泡会消失。
