隔音垫：拆卸和安装
warnhinweis-icon  危险
高电压组件损坏时会产生有致命危险的电压
t  注意高电压系统警告提示：
t  用于在高电压组件附近的作业 → Kapitel。
前部隔音垫 → Kapitel
后部隔音垫 → Kapitel
前部隔音垫
所需要的专用工具和维修设备
t  扭矩扳手 -VAS 6583-，量程 3 至 60 Nm
安装拧紧力矩表：

部件/固定件 [Nm]
螺栓 M8 -2- 20
螺栓 M6 -3- 3.5

拆卸工作步骤：

–  拧出螺栓 -1- 和 -2-。
–  拧出快速锁扣 -3- 和 -4-。
–  将隔音垫 -5- 向后从保险杠罩下部分中拉出并取下。
安装工作步骤：
安装以倒序进行。注意拧紧力矩（安装拧紧力矩表 → 车锚）。
hinweis  提示
t  安装时必须感觉到快速锁扣的卡止！
  A66-10812

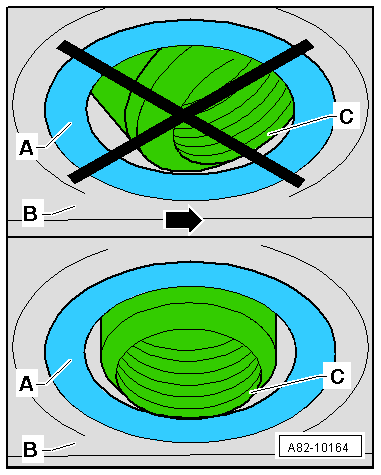

t  在配备辅助加热装置的汽车上，排气管口必须垂直穿过隔音垫中的套管。
后部隔音垫
所需要的专用工具和维修设备
t  扭矩螺丝刀 -V.A.G 1624-，量程 1 至 5 Nm
安装拧紧力矩表：
  A82-10164
部件/固定件 [Nm]
螺栓 M6 -1- 3.6

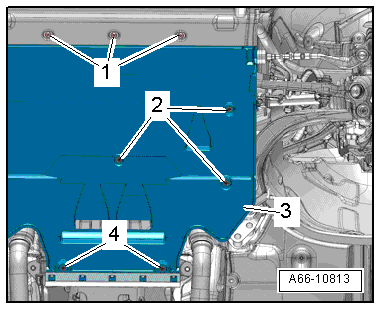

拆卸工作步骤：

–  将连接到前部隔音垫的螺栓 -1- 拧出。
–  拧出快速锁扣 -2- 和 -4-。
–  将隔音垫 -3- 向后从前部隔音垫拉出并取下。
安装工作步骤：
安装以倒序进行。注意拧紧力矩（安装拧紧力矩表 → 车锚）。
hinweis  提示
安装时必须感觉到快速锁扣的卡止！
  A66-10813
