高电压汽车警告提示
高电压组件和导线概览 → Kapitel
在高电压组件附近作业时 → Kapitel
处理高电压导线 → Kapitel
点火开关必须处于打开状态的工作 → Kapitel
对于点火开关必须处于未打开状态的工作 → Kapitel

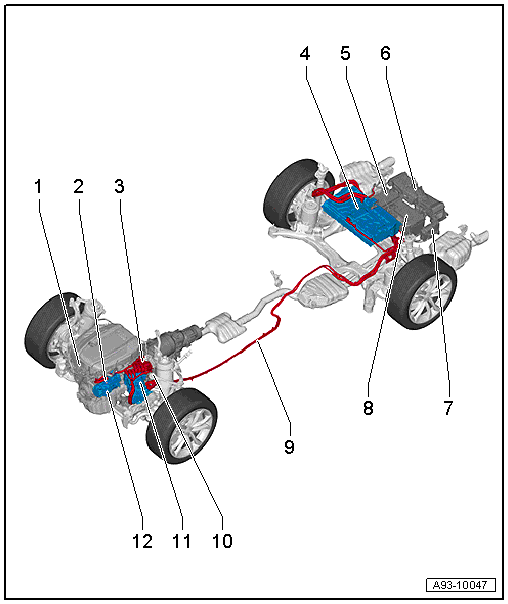

高电压组件和导线概览
高电压系统由以下组件组成：

A93-10047
1 -  内燃机
2 -  电动空调压缩机的高电压导线 -P3-
q   红色警告标签
3 -  电驱动装置的功率和控制电子装置 -JX1-
q   电驱动系统控制器 -J841-
q   变压器 -A19-
q   行驶发动机的逆变器 -A37-
q   红色警告标签
q   高电压接口设码
4 -  行驶蓄电池 -A2-
q   高电压系统保养插头 -TW-
q   红色警告标签和蓄电池警告标签
q   高电压接口设码
5 -  行驶蓄电池冷却进气通道 -A2-
6 -  行驶蓄电池的蓄电池冷却模块 -A2-
7 -  高电压系统分线器 -TV1-
8 -  冷却进气通道行驶蓄电池 -A2-
9 -  混合动力蓄电池的高电压导线 -PX1-
q   混合动力蓄电池的正极高电压导线 -P1-红色环
q   混合动力蓄电池的负极高电压导线 -P2-棕色环
q   行驶蓄电池上的高电压接口的设码 -A2-
q   电驱动功率和控制电子装置上高电压接口的设码 -JX1-
10 -  行驶发动机的高电压导线束 -PX2-
q   行驶发动机高电压导线 1 -P4-（U）蓝色环 / 右侧设码凸缘
q   行驶发动机高电压导线 1 -P5-（V）绿色环 / 左侧设码凸缘
q   行驶发动机高电压导线 1 -P6-（W）紫色环 / 两个设码凸缘
q   电驱动功率和控制电子装置上高电压接口的设码 -JX1-
q   电驱动行驶发动机上的高电压接口的设码 -V141-
11 -  电驱动行驶发动机 -V141-
q   红色警告标签
q   高电压接口设码
12 -  电动空调压缩机 -V470-
q   高电压接口设码：红色环

在高电压组件附近作业时
warnhinweis-icon  危险
高电压组件损坏时会产生有致命危险的电压
在高电压组件和高电压导线附近工作时，请注意以下事项：
t  禁止碎屑纷飞、使用变形和边缘锋利的工具或存在焊接、钎焊、热空气或热粘接等热源。
t  在高电压组件上开始工作前，目测检查工作区域。
t  在发动机舱内操作时对电驱动功率和控制电子装置 -JX1-、电动驱动行驶发动机 -V141-、空调压缩机 -V470-和高电压电缆进行一次目测检查。
t  在汽车底板上操作时，必须对高电压电缆和盖板进行目测。
t  在车尾区域工作时，必须目测检查高电压导线和带有高电压系统保养插头 - TW -的电控箱。
t  必须目视检查所有电位补偿导线。
目视检查时必须注意以下事项：
t  所有组件都不得有外部损坏。
t  高电压导线和电位补偿导线的绝缘层不允许损坏。
t  高电压导线不允许有异常变形。
t  每个高电压组件都必须通过一个红色注意标签标记出。
hinweis  提示
t  在高电压汽车中执行各项作业需要特定的资质
→ 高电压汽车基础信息; 修理组：00
。
t  注意奥迪高电压汽车识别标记和高电压技术等说明
→ 高电压汽车基础信息; 修理组：00
。
t  高电压组件和导线概览 → Kapitel。
处理高电压导线
warnhinweis-icon  危险
处理高电压导线：
l  不要自己或将工具支撑在高电压导线及其组件上 --> 绝缘层损坏。
l  高电压导线不得有较大弯折 --> 绝缘层损坏。
l  圆形高电压连接器通过一个外部彩色环用颜色设码，同时通过导向凸耳或设码凸耳进行机械设码。将圆形高电压连接器插在一起时必须考虑这个设码，以免造成高电压连接器机械损坏。
hinweis  提示
t  在高电压汽车中执行各项作业需要特定的资质
→ 高电压汽车基础信息; 修理组：00
。
t  注意奥迪高电压汽车识别标记和高电压技术等说明
→ 高电压汽车基础信息; 修理组：00
。
t  高电压组件和导线概览 → Kapitel。
点火开关必须处于打开状态的工作
warnhinweis-icon  危险
在点火开关已打开或行驶就绪状态已激活时操作，存在因发动机意外起动而导致的危险，在封闭的空间内有中毒的危险。存在因夹住和拉入身体部位和/或衣服而导致的危险
在打开点火开关前必须进行以下操作：
t  将选档杆置于位置 P
t  启用驻车制动器
t  关闭点火开关
t  打开前舱盖
t  将充电装置（例如蓄电池充电装置 -VAS 5095A-）连接在 12V 车载电网的外部启动接线柱上
t  打开点火开关
hinweis  提示
t  在高电压汽车中执行各项作业需要特定的资质
→ 高电压汽车基础信息; 修理组：00
。
t  注意奥迪高电压汽车识别标记和高电压技术等说明
→ 高电压汽车基础信息; 修理组：00
。
t  高电压组件和导线概览 → Kapitel。
对于点火开关必须处于未打开状态的工作
ansi-s2 image  警告
发动机意外启动带来的危险
进行高电压汽车方面的一般性工作时，必须关闭点火开关并将点火钥匙存放在乘员区外。
hinweis  提示
t  在高电压汽车中执行各项作业需要特定的资质
→ 高电压汽车基础信息; 修理组：00
。
t  注意奥迪高电压汽车识别标记和高电压技术等说明
→ 高电压汽车基础信息; 修理组：00
。
t  高电压组件和导线概览 → Kapitel。
