拆卸和安装变速箱侧密封法兰
所需要的专用工具和维修设备

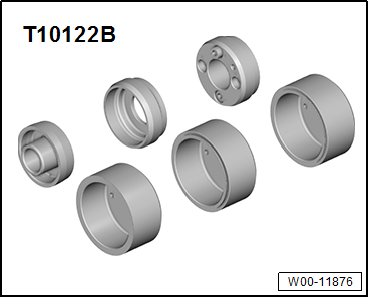

t  拉入工装 -T10122B-或-T10122C-中的导向件 -T10122/6-或-T10122/6A-
t  拉入工装 -T10122B-或-T10122C-中的装配辅助件 -T10122/1-
t  带塑料刷部件的手电钻
t  防护眼镜
t  密封剂 → 电子版配件目录
拆卸
l  不带高电压系统的车辆：变速箱已拆卸
→ 变速箱; 修理组：34
或
→ 变速箱; 修理组：37
。
l  带高电压系统的车辆：发动机已拆卸且固定在发动机和变速箱支架上 → Kapitel „将发动机固定在发动机和变速箱支架上“。
–  不带高电压系统的汽车：拆卸从动盘 → Kapitel „拆卸和安装从动盘“。
  W00-11876
–  拧出螺栓 -1 - 8-。（根据构造情况，也有只带 6 个螺栓的型号）。
–  将密封法兰从粘结连接中松脱。
–  遮盖发动机的敞开部分。
安装
l  拆卸后更换密封法兰。
–  为了避免密封剂残留物污染润滑系统，请将干净的抹布放在油底壳敞开部件的上方。
  A13-10509
ansi-s3 image  小心
密封剂残留物有损伤眼睛的危险。
–  佩戴防护眼镜。

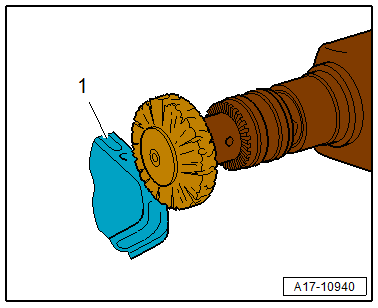

–  去除气缸体 -1- 上的残留密封剂，例如用旋转式塑料刷。
–  清除密封面和曲轴轴颈上的机油和油脂。
  A17-10940
l  检查密封法兰的密封唇，密封唇不得被弯折会损坏。

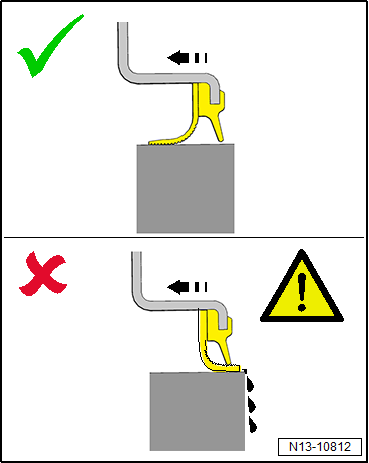

l  在安装后，密封唇必须朝向发动机。如果安装时密封唇往外“翻”，则可能导致机油泄漏。
  N13-10812
–  检查导向件 -T10122/6A--B-，不允许棱角尖利或脏污。

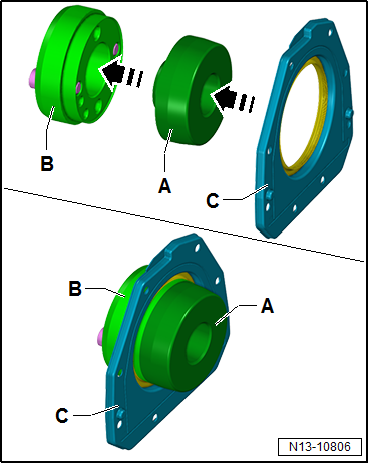

–  将装配辅助件 -T10122/1--A- 套到导向件-B- 上。
–  将密封法兰-C- 外侧朝前推到导向件-B- 上。
–  取下装配辅助件-A-。
  N13-10806
提示：
注意密封剂的有效期截止日。

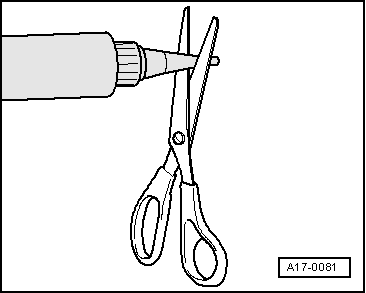

–  在前部标记处切开管口（喷嘴直径约 2 mm）。
  A17-0081
提示：
图示中未显示导向件 -T10122/6-。
ansi-s4  提示
润滑系统中多余的密封剂有造成发动机损坏的危险。

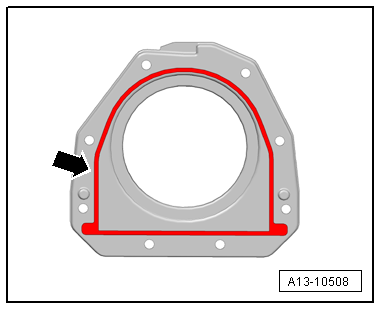

–  密封剂条不要涂敷得比规定厚。
l  密封剂条厚度：2 - 3 mm。
l  密封法兰必须在涂敷密封剂后 5 分钟内安装。
  A13-10508

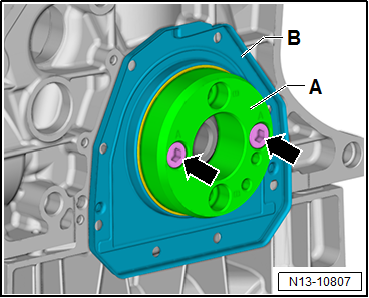

–  将导向件-A- 用密封法兰-B- 插到曲轴轴颈上。
提示：
无需拧紧螺栓 -箭头-。
–  将密封法兰-B- 通过导向件-A- 推到曲轴轴颈上。
–  取下导向件-A-。
–  拧紧密封法兰。
l  安装密封法兰后应等待 30 分钟直到密封剂硬化。然后才能加注发动机机油。
后续安装以倒序进行，安装过程中请注意以下事项：
–  不带高电压系统的汽车：安装从动盘 → Kapitel „拆卸和安装从动盘“。
–  检查油位 → Kapitel „发动机机油“。
拧紧力矩
t  → 插图 „“变速箱侧密封法兰带 6 个螺栓 - 拧紧力矩和顺序”“
t  → 插图 „“变速箱侧密封法兰带 8 个螺栓 - 拧紧力矩和顺序”“
t  → Kapitel „装配一览 - 变速箱侧气缸体“
  N13-10807
