拆卸和安装 DVD 播放器 -R7-
所需要的专用工具和维修设备

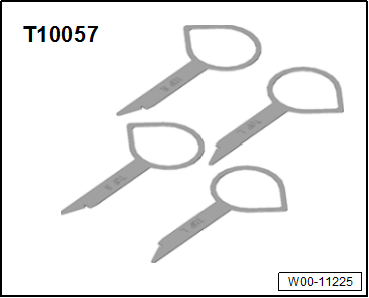

t  收音机松脱工具 -T10057-
  W00-11225

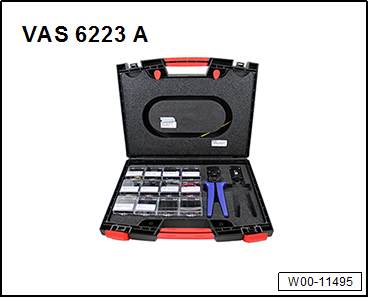

t  导线束插头护罩 -VAS 6223/9-
DVD 播放器 -R7-位于手套箱内。
拆卸
–  打开手套箱。
–  取出留在 DVD 播放器 -R7-中的数据载体。
–  关闭点火开关和所有用电器。将点火钥匙放在车外。
连接DVD 播放器 -R7-的导线太短，因此必须拆卸手套箱。
–  拆卸手套箱
→ 内部车身安装工作; 修理组：68
。
–  解锁并脱开DVD 播放器 -R7-上的电插头。
  W00-11495

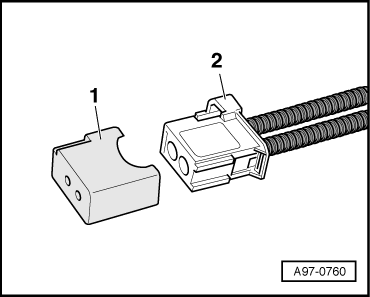

–  将导线束插头护罩 -VAS 6223/9--1- 插到 MOST 总线的插接器 -2- 上。
  A97-0760

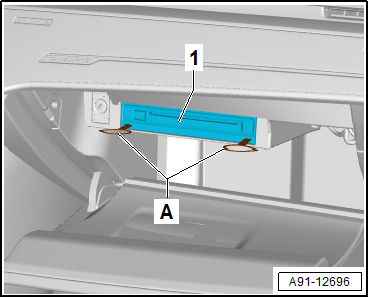

–  将收音机松脱工具 -T10057--A- 的两个卡子插入 DVD 播放器 -R7--1- 上的松脱槽口内。
l  收音机松脱工具 -T10057-上的手柄环尖朝外。
l  收音机松脱工具 -T10057-的卡子必须卡止。
–  将 DVD 播放器 -R7--1- 通过收音机松脱工具 -T10057--A- 的手柄环从手套箱中拉出。
–  拉出收音机松脱工具 -T10057-，为此按压 DVD 播放器 -R7-上的锁止接片。
安装
安装以倒序进行，同时要注意下列事项：
–  连接所有的电插头连接。
–  将 DVD 播放器 -R7-推入手套箱内，直至其卡止。
如果更换 DVD 播放器 -R7-，则执行以下流程：
–  连接 → 车辆诊断测试器。
更换 DVD 播放器 -R7-
–  选择运行模式 诊断 并启动。
–  选择选项卡 检测计划。
–  选择 选择自检测 按钮并依次选择以下树形结构：
t  具有自诊断能力的系统
t  005F - 信息电子装置 1 - J794
t  005F - 信息电子装置 1，功能
t  06E9 - 更换 DVD 播放器 -R7
  A91-12696
