拆卸和安装带引爆装置的前部侧面安全气囊
拆卸
–
注意进行燃爆式部件操作时的安全措施
→ Kapitel
。
警告
存在安全气囊触发的危险。
有人身伤害危险。
–
检查安全气囊指示灯是否亮起或闪烁。
–
如果安全气囊指示灯亮起或闪烁，则读取故障存储器。
–
对于故障存储器条目
“对正极短路”
，要断开蓄电池接线
→ 电器装置; 修理组：27; 蓄电池；断开和连接蓄电池接线
。
–
对于故障存储器条目，原则上遵守引导型故障查询
→ 车辆诊断测试器
的说明。
–
如果安全气囊指示灯未亮起或闪烁或不存在带有
“对正极短路”
的故障存储器条目：关闭点火开关，将点火钥匙保管在汽车之外，然后等待 10 秒。
–
拆卸靠背罩
→ 座椅车身安装工作; 修理组：72; 前座椅；拆卸和安装靠背罩
。
提示：
在侧面安全气囊（下边梁侧）区域内拆下座椅靠背的软垫，直至能方便地够到侧面安全气囊。
–
标准/运动型座椅：摘下并露出靠背处的座套和软垫
→ 座椅车身安装工作; 修理组：74; 前座椅座套和软垫；拆卸和安装靠背处的座套和软垫
。
–

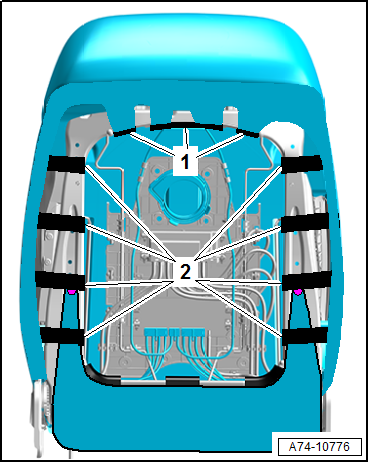

舒适型座椅：将橡胶接片
-2-
在侧面安全气囊（下边梁侧）范围内从靠背框架上摘下。
–
在靠背上的下边梁侧侧面安全气囊范围内，将软垫朝侧面推。
小心
燃爆式部件会意外触发。
有人身伤害危险。
–
消除静电：短时间触摸车门的锁栓。
–
将插头防松件
-3-
用一字小螺丝刀松开
-箭头-
。
–
将电插头
-2-
从侧面安全气囊的引爆装置上脱开。
–
小心地尽量向前拉拽侧面安全气囊区域的座套和软垫。
–
拧出螺栓
-1-
。
–
将侧面安全气囊
-4-
和钩子
-5-
从靠背框架中摘下。
–
将侧面安全气囊向下从缝在座套中的袋子中取出。
安装
安装以倒序进行。同时要注意下列事项：
小心
燃爆式部件会意外触发。
有人身伤害危险。
–
消除静电：短时间触摸车门的锁栓。
–
将插头连接
-1-
插到安全气囊引爆装置上
-箭头 A-
。
–
将插头防松件
-2-
压入
-箭头 B-
，这时插头连接被推入安全气囊引爆装置内直至限位，同时被卡止。
–
如果蓄电池已断开，则注意连接蓄电池后的措施
→ 电器装置; 修理组：27; 蓄电池；连接和断开蓄电池接线
。
警告
存在安全气囊触发的危险。
有人身伤害危险。
–
仅在就座于驾驶员座椅上且座椅已移至最靠后位置时，才允许在组装后打开点火开关（钥匙/按钮）。
–
最后查询并删除安全气囊控制器的事件存储器，因为脱开电插头可能会存储故障
→ 车辆诊断测试器
。
安装提示：例如拧紧力矩，更换部件
→ Kapitel „装配一览 - 前部侧面安全气囊“
。
