拆卸和安装安全气囊控制器 -J234-
所需要的专用工具和维修设备
♦  车辆诊断测试仪

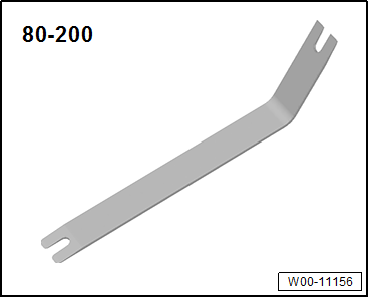

♦  撬杆 -80-200-
拆卸
–  注意进行燃爆式部件操作时的安全措施 → Kapitel。
ansi-s4  提示
安全气囊控制器有损坏的危险。潮气渗入时电插头会发生腐蚀。
–  断开控制器的电插头后进行遮盖或密封，以防潮气渗入。
–  拆卸中控台 → Kapitel。
–  断开蓄电池接地线
→ 电器装置; 修理组：27; 蓄电池；断开和连接蓄电池
。
–  拆卸后部空气通道
→ 暖风、空调器; 修理组：87; 空气导管；装配一览 - 车厢中的空气导管和气流分配
。
  W00-11156

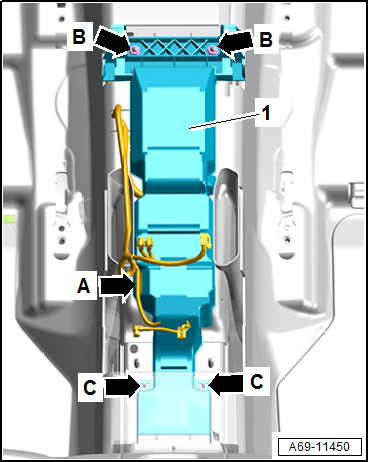

–  用撬杆 -80-200-将电导线束 -箭头 A- 从盖板中脱开并露出。
–  旋出螺母 -箭头-，并拔下螺栓上的盖板。
–  将后部控制器盖板 -1- 在地板垫下从螺栓 -箭头 C- 上脱开，为此将地板垫略微拉高。
–  将控制单元盖板从地板垫下面拉出并取下。
  A69-11450

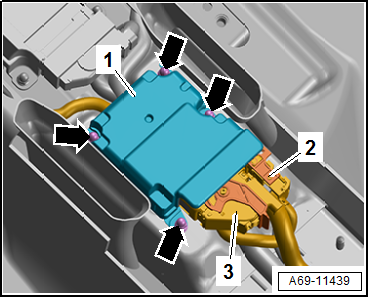

–  拧出螺母 -箭头-。
ansi-s3 image  小心
燃爆式部件会意外触发。
有人身伤害危险。
–  消除静电：短时间触摸车门的锁栓。
–  将安全气囊控制单元 -1- 从螺栓上取下。
–  断开电插头 -2、3-，为此需松开插头卡子并打开插头上的防松箍。
安装
安装以倒序进行。同时要注意下列事项：
ansi-s3 image  小心
燃爆式部件会意外触发。
有人身伤害危险。
–  消除静电：短时间触摸车门的锁栓。
●  注意，应将电插头一直推入到限位位置，并能听到卡止声为止。
ansi-s2 image  警告
不按规定修理后，连接蓄电池接线时有触发安全气囊的危险。
有人身伤害危险。
–  连接蓄电池时，车内不得有人。
–  注意蓄电池连接后的措施
→ 电器装置; 修理组：27; 蓄电池；断开和连接蓄电池
。
ansi-s2 image  警告
存在安全气囊触发的危险。
有人身伤害危险。
–  仅在就座于驾驶员座椅上且座椅已移至最靠后位置时，才允许在组装后打开点火开关（钥匙/按钮）。
ansi-s3 image  小心
控制器未正确激活可能会导致功能故障。
–  务必遵守以下工作流程。
●  在每次拆卸和安装安全气囊控制器 -J234-后，都必须执行引导功能“惯性传感系统基本设置”。
●  在用新件替换了安全气囊控制器 -J234-后，必须在调试范围内通过程序“0015 - 更换安全气囊控制器”进行基本设置。
●  在拆下安全气囊控制器 -J234-并将其装回后，应按照以下说明进行“惯性传感系统基本设置”：
–  连接车辆诊断测试仪。
–  接通点火开关。
–  选择运行模式 诊断 并启动。
–  选择选项卡 检测计划。
–  选择按钮 选择自检测 并依次选择以下树形结构：
♦  具有诊断能力的系统
♦  0015 - 安全气囊 - J234
♦  0015 - 安全气囊，功能
♦  0015 - 基本设置
♦  0015 - 惯性传感系统基本设置
–  起动选择的程序并根据车辆诊断测试仪显示屏上的说明进行操作。
–  最后查询并删除安全气囊控制器的事件存储器，因为脱开电插头可能会存储故障 → 车辆诊断测试器。
安装提示：例如拧紧力矩，更换部件 → Kapitel „装配一览 - 安全气囊控制器“。
