拆卸和安装后排外侧的三点式安全带，豪华轿车
所需要的专用工具和维修设备
♦
拆卸楔 -3409-
拆卸
–
注意进行燃爆式部件操作时的安全措施
→ Kapitel
。
警告
存在安全气囊触发的危险。
有人身伤害危险。
–
检查安全气囊指示灯是否亮起或闪烁。
–
如果安全气囊指示灯亮起或闪烁，则读取故障存储器。
–
对于故障存储器条目
“对正极短路”
，要断开蓄电池接线
→ 电器装置; 修理组：27; 蓄电池；断开和连接蓄电池接线
。
–
对于故障存储器条目，原则上遵守引导型故障查询
→ 车辆诊断测试器
的说明。
–
如果安全气囊指示灯未亮起或闪烁或不存在带有
“对正极短路”
的故障存储器条目：关闭点火开关，将点火钥匙保管在汽车之外，然后等待 10 秒。
–
将前座椅向前推至限位位置。
–
拆卸长椅
→ 座椅车身安装工作; 修理组：72; 后座椅；拆卸和安装长椅/单人座椅
。
–
装备型号/国家规格：拆卸固定靠背或单人后座椅靠背
→ 座椅车身安装工作; 修理组：72; 后座椅；拆卸和安装后座椅靠背
。
–
型号 1：用拆卸楔 -3409-将安全带导向件挡板
-1-
从卡子
-2、3-
中顶出并取下。
–

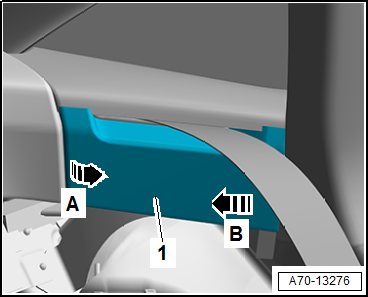

型号 2：将安全带导向件挡板
-1-
从卡子中脱开
-箭头 A-
并从 C 柱饰板上摘下
-箭头 B-
。
–
装备型号：拆卸侧面软垫
→ 座椅车身安装工作; 修理组：74; 后座椅座套和软垫；装配一览 - 座套和软垫
。
–
拆下后排外侧安全带端部金属件
→ Kapitel
。
–
拆卸 D 柱饰板
→ Kapitel
。
–
拆下 D 柱饰板
→ Kapitel
。
–
拆卸后窗台板
→ Kapitel
。
–
拆卸行李厢侧饰板
→ Kapitel
。
–
在安全带区域将后窗台板隔音板按压到一旁。
–

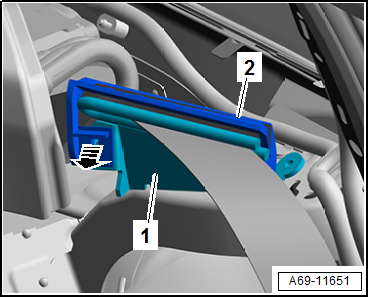

中国装备型号/国家规格：如已安装，将盖板
-2-
从安全带导向件
-1-
上松开
-箭头-
并摘下。
–
脱开电插头
-4-
，为此用一字小螺丝刀松开插头防松件。
小心
燃爆式部件会意外触发。
有人身伤害危险。
–
消除静电：短时间触摸车门的锁栓。
–
脱开电插头
-2-
，为此用一字小螺丝刀松开插头防松件。
–
在三点式安全带螺纹连接区域脱开电导线束并按压到一旁。
–
在安全带螺纹连接区域将轮罩隔音垫按压到一旁。
–
取出减震支柱罩减震装置，松开螺栓
-1-
（行李厢侧）大约 7 圈。
–
将三点式安全带
-3-
向后推
-箭头-
，从定位座上摘下并取出。
安装
安装以倒序进行。同时要注意下列事项：
●
如果因发生事故而拆卸安全带系统的部件，必须更换安全带系统的螺栓。
●
注意，应将电插头一直推入到限位位置，并能听到卡止声为止。
●
装备型号：更换控制器-J1097-/-J1098-后必须对控制器进行匹配
→ 车辆诊断测试器
。
–
将三点式安全带
-1-
和防扭转装置以及螺栓
-2-
插入定位座
-3-
。
–
向前按压三点式安全带，直至极限位置
-箭头-
，同时拧紧螺栓。
警告
有触发安全气囊的危险。
有人身伤害危险。
–
仅在就座于驾驶员座椅上且座椅已移至最靠后位置时，才允许在组装后打开点火开关（钥匙/按钮）。
–
最后查询并删除安全气囊控制器的事件存储器，因为脱开电插头可能会存储故障
→ 车辆诊断测试器
。
安装提示：例如拧紧力矩，更换部件
→ Kapitel „装配一览 - 后部外侧三点式安全带“
。
