调校激光传感器（激光车距控制系统控制器 -J1122-）
有 2 种校准/调校方法可选：
“全部测量”
   如果要进行汽车底盘调节和校准/调校，则为接下来的操作选择该操作步骤。
t  调整过后轴轨迹。
t  在汽车底盘上进行过改装，例如将标准底盘改为运动型底盘。
“快速启动”
   在下列情况下，如果仅需进行校准/调校，可选择该操作方式。
t  车辆诊断测试仪中的检测计划要求重新调校。
t  激光间距调节控制器 -J1122-已拆卸和安装或更换过。
t  前保险杠已拆卸和安装或更换过。
t  曾松开或移动过前保险杠。
t  前保险杠上存在损坏。
提示：
t  这两种流程已在四轮定位仪中编程。每一种流程均自动执行。只要选择待执行流程的相应程序即可。
t  如果只进行激光感应器的校准/调校，则在车轮定位仪上选择“快速启动”模式。
t  “快速启动”模式的操作方式将在下文中加以说明。
所需要的专用工具和维修设备
t  由大众/奥迪认可的四轮定位电脑
t  车辆诊断测试仪
t  摄像头 -VAS 701 001/1-

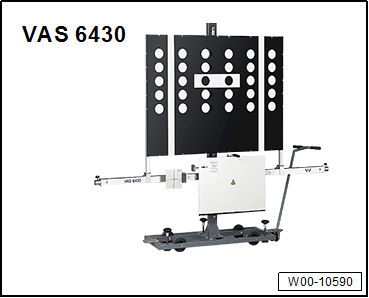

t  调校装置 -VAS 6430-或调校装置基本套件 -VAS 6430/1-
t  激光扫描仪校准板 -VAS 6430/12-，无插图
t  直线激光器定位座 -VAS 6430/12-1-，无插图
  W00-10590

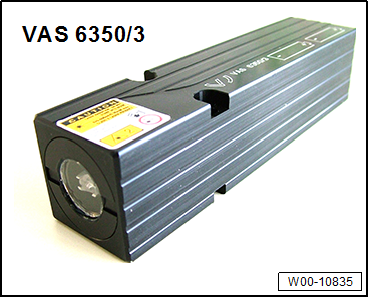

t  直线激光发射器 -VAS 6350/3A-
  W00-10835

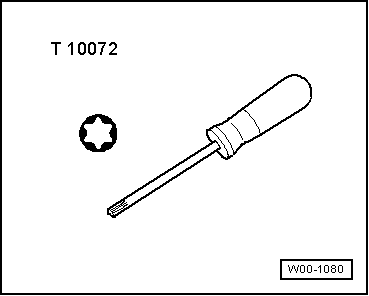

t  螺丝刀 Torx T20 -T10072-
提示：
下面的插图显示的是调校装置 -VAS 6430-及其基础框架，固定式 -VAS 6430/7-。
工作步骤
以下说明以车轮定位仪 -VAS 701 001-的工作流程为例。
l  注意检测前提条件
→ 前轮驱动和全轮驱动底盘; 修理组：44
。
l  注意关于校准/调校驾驶员辅助系统的测量准备工作
→ 前轮驱动和全轮驱动底盘; 修理组：44
。
–  检查激光感应器和固定件是否损坏、是否受外界干预以及是否牢固固定。对损坏的部件进行修理。
–  必要时清除激光感应器透镜上的污垢。
–  检查前保险杠罩是否损坏、撕裂和固定位置。对损坏的部件进行修理。
–  带后轴转向系的汽车：车辆“笔直”驶上四轮定位台。只有当车辆完全静止后，才关闭点火开关。
–  将后轴转向系打到零位
→ 前轮驱动和全轮驱动底盘; 修理组：48
。
l  只有这样，才能保证后轴转向器处于正前打直位置。
–  带空气悬架的汽车：移动到标准水平高度并锁定
→ 前轮驱动和全轮驱动底盘; 修理组：43
。
–  查询自动车距控制装置的事件存储器。处理所有已显示条目。
–  将前轮置于正前打直位置。
–  将快速夹紧装置安装到车轮上。
–  在快速夹紧装置上安装反射器。
–  进行轮辋偏位补偿：
–  在车轮定位仪上选择激光 ACC 调校的按钮。
l  ACC 调校装置不得在校准条上移动。
  W00-1080
–  将激光扫描仪校准板 -VAS 6430/12-居中安装在调校装置 -VAS 6430-上。
–  将用于 ADR/ACC 调校的摄像头 -VAS 701 001/1--5- 安放在定位座 -VAS 6430/12-1--2- 上右侧，然后拧紧。

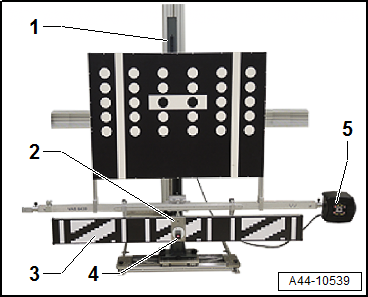

1 -  调校装置 -VAS 6430-
2 -  定位座 -VAS 6430/12-1-
3 -  激光扫描仪校准板 -VAS 6430/12-
4 -  直线激光发射器 -VAS 6350/3A-
5 -  摄像机 -VAS 701 001/1-
  A44-10539
–  定位调校装置 -VAS 6430-，使横杆边 -黑线- 与奥迪四环的距离为 -a-。
l  尺寸 -a- = 130 - 132.5 cm
  A44-10515

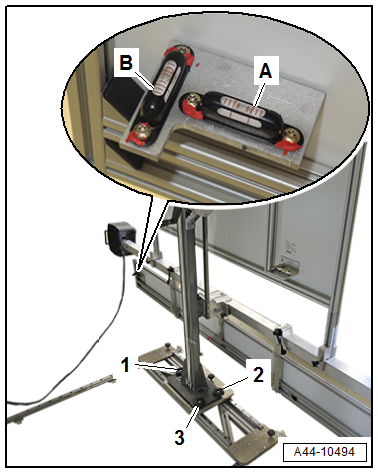

–  通过调节螺栓 -1、2、3- 将激光扫描仪校准板 -VAS 6430/12-背面的水平仪 -A- 和 -B- 调节到水平状态。
  A44-10494

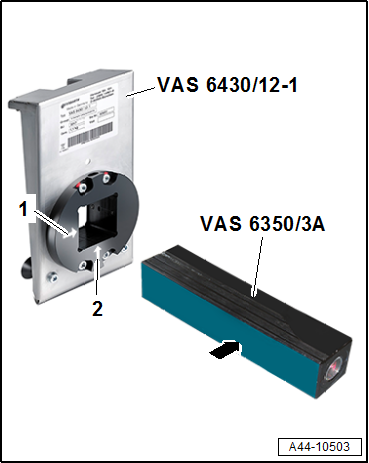

–  打开直线激光器 -VAS 6350/3A-并插入直线激光器定位座 -VAS 6430/12-1-，使得直线激光器光束水平射出。
l  插图中蓝色显示的直线激光器 -VAS 6350/3A--箭头- 的光滑且无波纹的面此时必须朝向直线激光器定位座 -VAS 6430/12-1-上的水平箭头 -1-。
  A44-10503

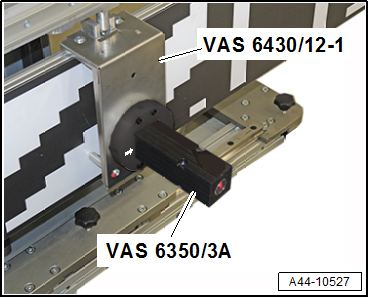

–  将直线激光器定位座 -VAS 6430/12-1-及直线激光器 -VAS 6350/3A-居中挂到激光扫描仪校准板 -VAS 6430/12-上。
  A44-10527
–  将激光扫描仪校准板 -VAS 6430/12-用-VAS 6430-的曲柄 -1- 进行调节，使直线激光器光束 -3- 水平投射在透镜转折点上的车辆激光感应器透镜 -2- 上。
  A44-10496
–  从激光扫描仪校准板 -VAS 6430/12-上拆下直线激光器定位座 -VAS 6430/12-1-和直线激光器 -VAS 6350/3A-。

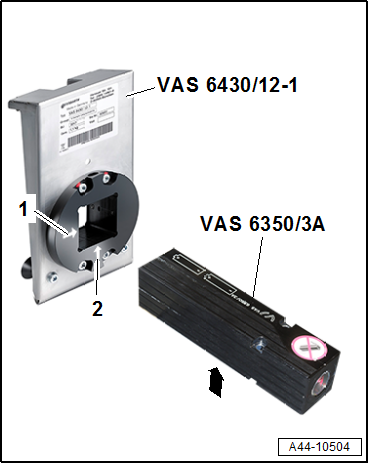

–  将直线激光器 -VAS 6350/3A-旋转 90°，使得直线激光器的光束垂直射出。将直线激光器 -VAS 6350/3A-重新插回到直线激光器定位座 -VAS 6430/12-1-的限位位置。
l  直线激光器 -VAS 6350/3A--箭头- 的光滑且无波纹的面此时必须朝向直线激光器定位座 -VAS 6430/12-1-上的垂直箭头 -2-。
  A44-10504
–  将直线激光器定位座 -VAS 6430/12-1-及直线激光器 -VAS 6350/3A-重新居中挂到激光扫描仪校准板 -VAS 6430/12-上。
  A44-10527

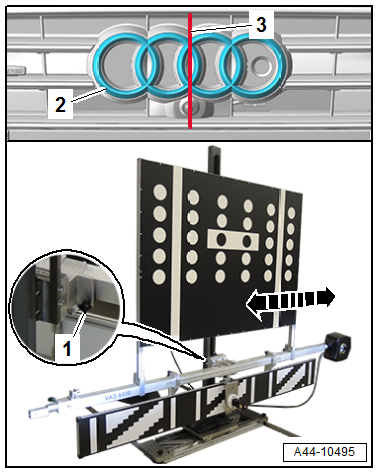

–  将调校装置 -VAS 6430-向一侧推移 -箭头-，直至直线激光器光束 -3- 垂直居中射到奥迪四环 -2- 上。
–  旋转微调螺栓 -1-，直到车轮定位仪上的显示位于公差范围。
–  现在再次检查：
t  直线激光器 -VAS 6350/3A-的直线激光器光束是否垂直居中投射在奥迪四环上。
t  直线激光器 -VAS 6350/3A-的直线激光器光束是否水平投射在激光感应器透镜转折点上的激光感应器透镜上。
l  旋转微调螺栓后，如果直线激光器 -VAS 6350/3A-的直线激光器光束垂直地投射在奥迪四环的中心，那么表示调校装置-VAS 6430-调整（定位）正确。
l  如果直线激光器光束没有垂直地投射在奥迪四环的中心，则必须再次调整调校装置-VAS 6430-。
l  为执行以下工作步骤，必须将直线激光器定位座 -VAS 6430/12-1-和直线激光器 -VAS 6350/3A-从调校装置 -VAS 6430-上拆下。
–  连接车辆诊断测试仪。
–  打开点火开关。
–  选择运行模式 诊断 并启动。
–  选择 检测计划游标。
–  选择按钮 选择自检，然后依次选择以下树形结构：
t  具有自诊断能力的系统
t  00CD - 激光间距调节控制器 J1122
t  00CD - 激光间距调节控制器，功能
t  00CD - 校准控制器
–  起动选择的程序并根据车辆诊断测试仪显示屏上的说明进行操作。
  A44-10495

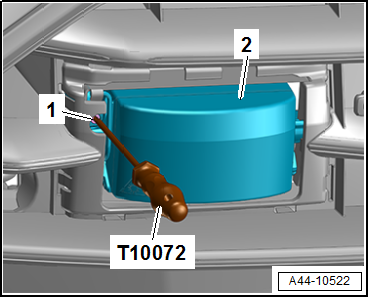

–  使用螺丝刀 Torx T20 -T10072-在螺栓 -1- 处对激光车距控制系统控制器-J1122--2- 进行微调。
–  关闭点火开关。
–  从诊断接口上脱开车辆诊断测试仪。
–  断开蓄电池充电器
→ 电器装置; 修理组：27
。
