调校雷达传感器(车距控制系统控制器 -J428-) |
|
如果要进行汽车底盘调节和校准/调校,则为接下来的操作选择该操作步骤。 |
t |
在汽车底盘上进行过改装,例如将标准底盘改为运动型底盘。 |
|
在下列情况下,如果仅需进行校准/调校,可选择该操作方式。 |
t |
车距控制系统控制器 -J428-已拆卸和安装或更换过。 |
t |
这两种流程已在四轮定位仪中编程。每一种流程均自动执行。只要选择待执行流程的相应程序即可。 |
t |
如果只进行雷达感应器的校准/调校,则在车轮定位仪上选择“快速登入”模式。 |
t |
“快速启动”模式的操作方式将在下文中加以说明。 |
|
|
|
t |
调校装置 -VAS 6430-或调校装置基本套件 -VAS 6430/1- |
t |
奥迪 ACC 反射镜 -VAS 6430/3- |
以下说明以车轮定位仪 -VAS 701 001-的工作流程为例。 |
l |
注意检测前提条件
→ 前轮驱动和全轮驱动底盘; 修理组:44
。 |
l |
注意关于校准/调校驾驶员辅助系统的测量准备工作
→ 前轮驱动和全轮驱动底盘; 修理组:44
。 |
– |
检查传感器和固定件是否损坏、外部作用和固定位置。对损坏的部件进行修理。 |
– |
检查前保险杠罩是否损坏、撕裂和固定位置。对损坏的部件进行修理。 |
– |
带后轴转向系的汽车:车辆“笔直”驶上四轮定位台。只有当车辆完全静止后,才关闭点火开关。 |
– |
将后轴转向系打到零位
→ 前轮驱动和全轮驱动底盘; 修理组:48
。 |
l |
只有这样,才能保证后轴转向器处于正前打直位置。 |
– |
带空气悬架的汽车:移动到标准水平高度并锁定
→ 前轮驱动和全轮驱动底盘; 修理组:43
。 |
– |
查询自动车距控制装置的事件存储器。处理所有已显示条目。 |
– |
拆卸传感器盖板
→ 外部车身安装工作; 修理组:66
。 |
|
|
|
– |
定位调校装置 -VAS 6430-,使居中安装的奥迪 ACC 反射镜 -VAS 6430/3--1- 至奥迪四环的距离为 -a-。 |
|
|
|
– |

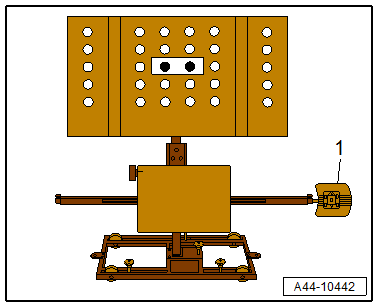

将用于 ADR/ACC 调校的摄像头 -VAS 701 001/1--1- 安放在调校装置 -VAS 6430-上右侧,然后拧紧。 |
|
|
|
– |
将奥迪 ACC 反射镜 -VAS 6430/3--1- 向左移到垂直滑块上。 |
|
|
|
– |
调节奥迪 ACC 反射镜 -VAS 6430/3--1- 上的旋钮,让虚线标记的数字“2”彼此对准,-箭头-。 |
|
|
|
– |

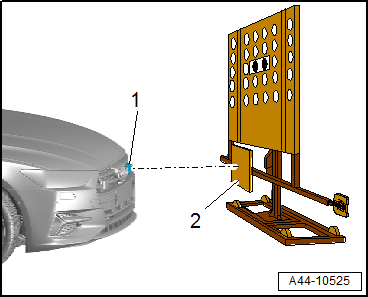

通过侧向移动反射镜 -2- 调节调校装置 -VAS 6430-,使激光束照射到感应器透镜 -1- 上。 |
|
|
|
– |
将水平仪 -A- 置于奥迪 ACC 反射镜 -VAS 6430/3--5- 上,然后用调节螺栓 -1- 置于水平状态。 |
– |
将水平仪 -B- 用调节螺栓 -2、3- 置于水平状态。 |
– |
通过曲柄 -箭头- 调节反射镜高度,使激光束在垂直方向上照射到传感器透镜中心。 |
– |
必要时在侧面将反射镜重新定位到校准条处,直至激光束在水平方向上照射到感应器透镜中心。 |
– |
旋转精确调节螺栓 -4-,直到四轮定位仪上的显示位于公差范围。 |
– |
借助于反射镜上的激光束再次检查,激光束是否照射到传感器透镜中心。必要时,重新校准反射镜。 |
– |
选择按钮 选择自检,然后依次选择以下树形结构: |
t |
0013 - 车距控制系统控制器 I J428 |
– |
起动选择的程序并根据车辆诊断测试仪显示屏上的说明进行操作。 |
|
|
|
– |

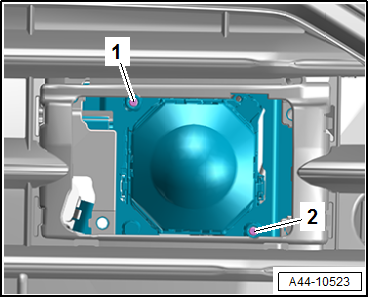

车距控制系统控制器-J428-的微调通过上部螺栓 -1- 和 -2- 用调整工具 -VAS 272 001-进行。 |
– |
断开蓄电池充电器
→ 电器装置; 修理组:27
。 |
– |
安装进气格栅
→ 外部车身安装工作; 修理组:63
。 |
|
|
|
|
