修理变速箱盖

G35-10067

所需要的专用工具和维修设备

♦

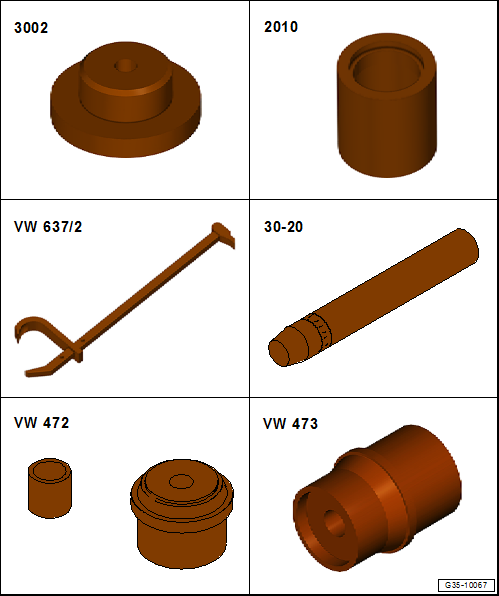

压块 -3002-

♦

管件 -2010-

♦	轮毂盖拔出器 -VW637/2-

♦	推套 -30-20-

♦	压块及间隔衬套 -VW472-

♦	压块 -VW473-

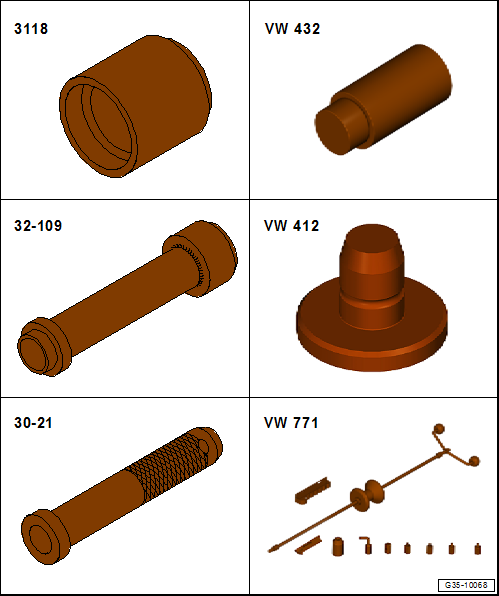

G35-10068

♦

压块 -3118-

♦	压块 -VW432-

♦	压入管 -32-109-

♦	压杆 -VW412-

♦	轴套 -30-21-

♦	多用途工具 -VW771-

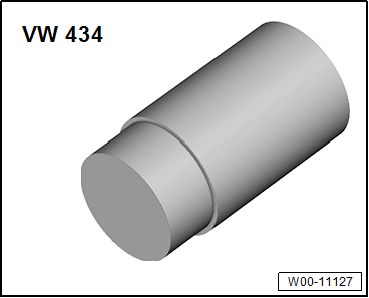

♦	压块 -VW434-

W00-11127

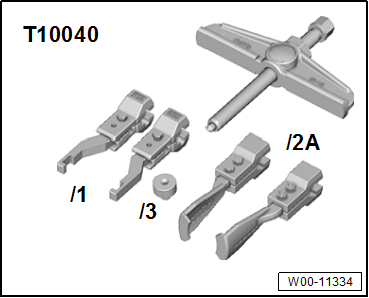

♦	双臂内起拔器 -T10040-

W00-11334

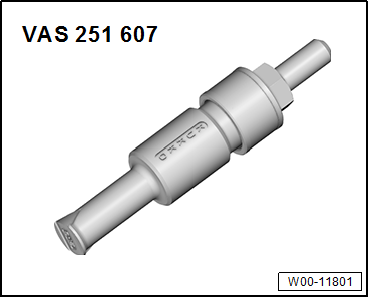

♦	内起拔器，例如 KUKKO 21-3 -VAS 251 607-

W00-11801

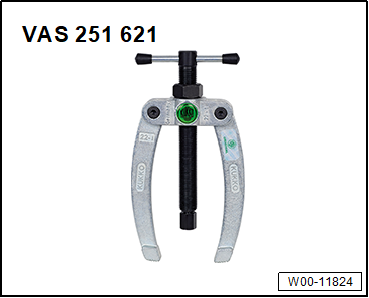

♦	支撑，例如 KUKKO 22-1 -VAS 251 621-

♦	压出工装 -T40323-

W00-11824

拆卸从动轴密封盖

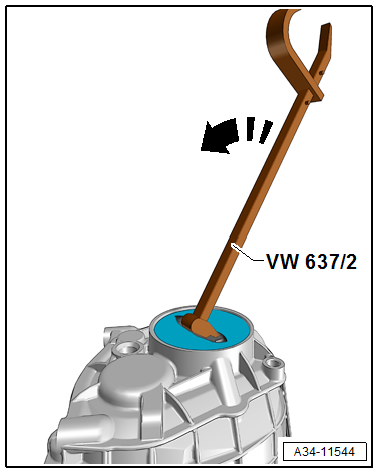

–	拆下密封盖，为此居中将盖子凿开，然后如图所示用毂盖拔出器 -VW637/2-将其拔出。

A34-11544

–

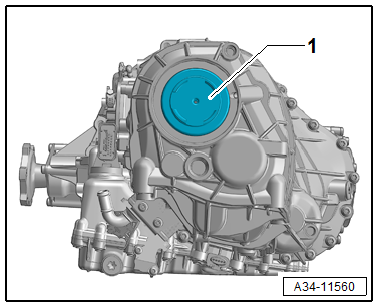

取下油盘 -1-。

A34-11560

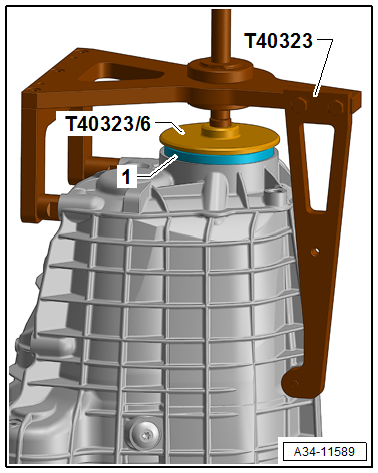

安装从动轴密封盖 -1-

–	用压出工具 -T40323-压入新封盖。

●	必须已经安装好油盘。

提示

不按规定安装会导致机油损失

♦	封盖要“干燥”安装，切勿使用接缝密封剂。

♦	用压出工具 -T40323-将封盖预紧 10 分钟。

A34-11589

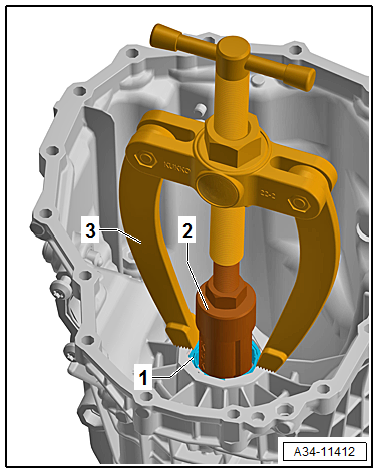

拉出主动齿轮滚子套 -1-

●	事先拆卸滚子套卡环 → 第项。

2 -	内拉马，例如 KUKKO 21-3 -VAS 251 607-

3 -	支脚，例如 KUKKO 22-1 -VAS 251 621-

提示：

♦	对于该工作步骤，可以将变速箱盖固定在变速箱定位架 -VW 353-上。

A34-11412

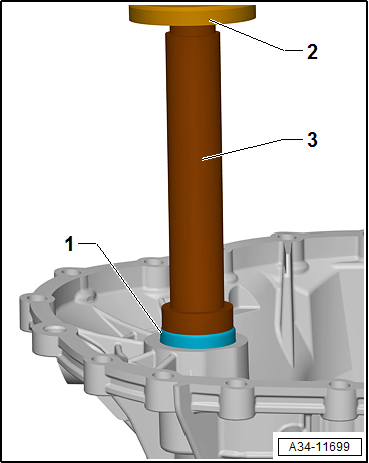

压入主动齿轮滚子套 -1-

2 -	撬杆 -VW412-

3 -	轴套 -30-21-

●	安装滚子套 -1-，有字的一面（钢板较厚）指向轴套 -30-21--3-。

–	紧接着安装滚子套卡环 → 第项。

A34-11699

拆卸从动轴滚子轴承，前轮驱动汽车

在前轮驱动汽车上，拆卸时从动轴滚子轴承会被毁坏，必须更换。

●	事先拆卸滚子套卡环 → 第项。

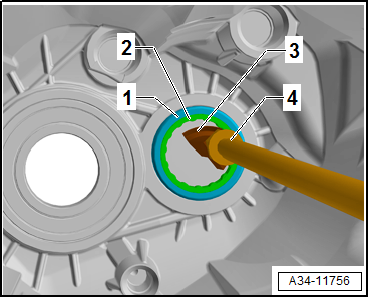

–	将钩子 -VW771/37--3- 放在轴承保持架和轴承滚子 -2- 下，然后将轴承保持架从轴瓦 -1- 中敲出。

3 -	钩子 -VW771/37-

4 -	多用途工具 -VW771-

A34-11756

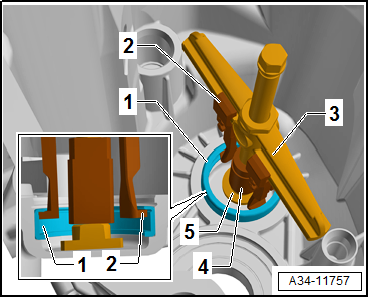

–	接着拉出轴瓦 -1-。

2 -	支撑臂 -T10040/1-

3 -	双臂拉马 -T10040-

4 -	压块 -VW434-

5 -

压块 -3002-

A34-11757

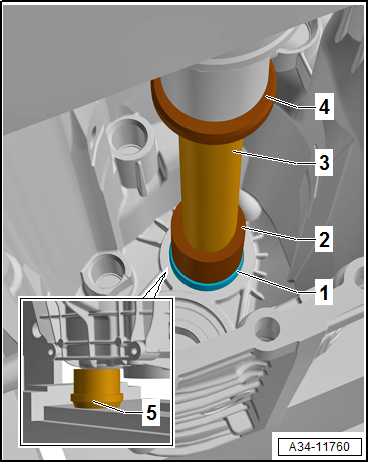

压入从动轴滚子轴承 -1-，前轮驱动汽车

–	用压块 -VW472/1--5- 直接在轴承托架下支撑住变速箱盖。

●	安装滚子套 -1-，带标记的一面（钢板较厚）指向管件 -2010--2-。

2 -

管件 -2010-

3 -	推套 -30-20-

4 -	撬杆 -VW412-

–	紧接着安装滚子套卡环 → 第项。

A34-11760

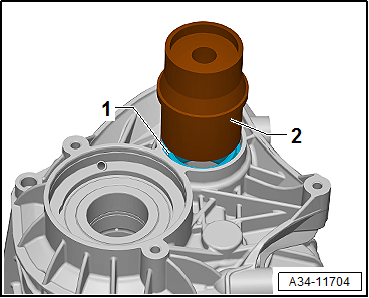

敲出从动轴滚子套 -1-，全轮驱动汽车

–	如果存在，拆卸变速箱输出轴密封环 → Kapitel。

●	事先拆卸滚子套卡环 → 第项。

2 -	压块 -VW473-

提示：

♦	对于该工作步骤，可以将变速箱盖固定在变速箱定位架 -VW 353-上。

A34-11704

压入从动轴滚子套，全轮驱动汽车

●	安装滚子套，带标记的一面（钢板较厚）指向压块 -3118--1-。

1 -

压块 -3118-

2 -	压块 -VW432-

3 -	推套 -30-20-

4 -	撬杆 -VW412-

–	紧接着安装滚子套卡环 → 第项。

–	如有，安装变速箱输出轴密封环 → Kapitel。

A34-11700

压出驱动轴的滚珠轴承 -1-

2 -	压入管 -32-109-

●	事先拆卸滚珠轴承的卡环 → 第项。

提示：

♦	对于该工作步骤，可以将变速箱盖固定在变速箱定位架 -VW 353-上。

A34-11705

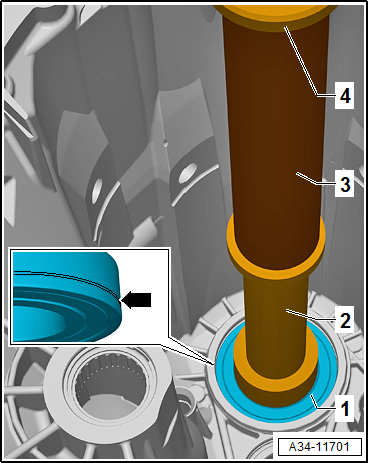

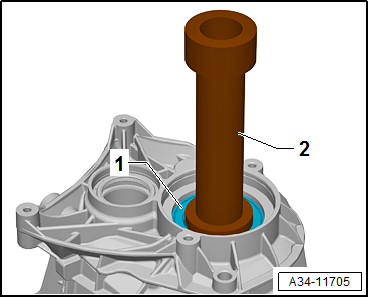

压入驱动轴的滚珠轴承 -1-

滚珠轴承的安装位置：滚珠轴承上的环槽 -箭头- 朝下指向变速箱盖。

2 -	压入管 -32-109-

3 -	推套 -30-20-

4 -	撬杆 -VW412-

A34-11701

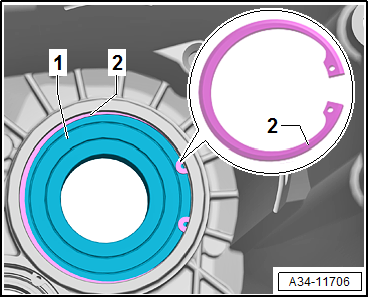

安装驱动轴滚珠轴承 -1- 的卡环 -2-

●	卡环 -2- 的斜边背朝滚珠轴承 -1-。光滑的一面朝向滚珠轴承。

A34-11706
