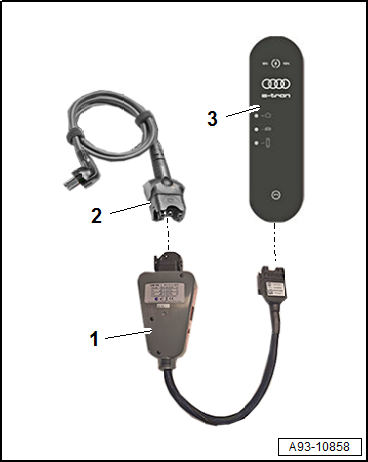

e-tron 充电系统的诊断 所需要的专用工具和维修设备 t  诊断适配接头 -VAS 611 009- 工作步骤 t  对于 e-tron 充电系统“compact”，借助诊断适配接头 -VAS 611 009-可以通过 ODIS 服务实现自主诊断，也就是说无需在车辆中进行诊断登录。 t  由于 e-tron 充电系统“compact”属于外部元件，因此在诊断登录时不能读取车辆识别号（VIN），同时还要留意以下一些特点。 t  在 e-tron 充电系统“compact”上执行诊断登录时，留意接下来所描述的步骤。 –  将高电压充电系统操作单元 -E943-从电网上脱开。 –  断开汽车侧的充电电缆。     –  将诊断适配接头 -VAS 611 009--图中位置 1- 连接在高电压充电系统用充电电缆，电源接头 -P88--图中位置 2- 和高电压充电系统操作单元 -E943--图中位置 3- 之间。 –  将车辆诊断测试仪连接在诊断适配接头 -VAS 611 009-上。 –  将诊断适配接头 -VAS 611 009-和电网连接。 –  接通高电压充电系统操作单元 -E943-。 视 ODIS 版本而定，在登录时必须输入“AUDILADEKABELMINI”，而不是 VIN。   –  选择 ODIS 服务 并且通过运行模式 诊断 启动。 当显示屏显示 1 -  VIN 未找到。检查点火开关/诊断接口 2 -  按压 继续 按钮。   当显示屏显示 1 -  在自动识别车辆过程中出现一个故障。请手动识别车辆。 2 -  按压 OK 按钮。   –  在“车辆识别”一行中： 1 -  激活“手动” –  在“VIN”一行中输入以下内容： 2 -  “AUDILADEKABELMINI” –  如果在“制造商”一行中尚未存储品牌，则选择“Audi”。 –  在“车型”一行中输入以下内容： 3 -  “所有外部元件” –  无需理会“年款”、“型号”、“发动机”这几行。 –  在“用引导型故障查询操作”这一行中检测： 4 -  必须已激活 –  为了继续： 5 -  按压 采用   –  如果可能，输入车辆的车辆识别号 -箭头-，客户为该车配套使用所涉及到的 e-tron 充电系统“compact”。 –  处理检测计划中记录的检测程序。
