安装位置一览 - 变速箱控制系统

1 -	双离合器变速箱机械电子单元 -J743-

q	拆卸和安装 → Kapitel

2 -	变速箱油温传感器 -G93-

3 -	控制器中的温度传感器 -G510-

4 -	自动变速箱控制器 -J217-

5 -	变速箱输入转速传感器 2 -G612-

6 -	变速箱输入转速传感器 1 -G632-

7 -	档位调节器行程传感器 4 -G490-

8 -	档位调节器行程传感器 3 -G489-

9 -	变速箱电动泵 2 -V553-

q	拆卸和安装 → Kapitel

10 -	变速箱油温度传感器 2 -G754-

11 -	档位调节器行程传感器 2 -G488-

12 -	档位调节器行程传感器 1 -G487-

1 -	变速箱辅助液压泵 -V552-

2 -	变速箱辅助液压泵的转子位置传感器 -G847-

3 -	行驶档位传感器 2 -G869-

4 -	行驶档位传感器 -G676-

5 -	自动变速箱压力调节阀 3 -N217-

6 -	电磁阀 4 -N91-

7 -	电磁阀 3 -N90-

8 -	电磁阀 5 -N92-

9 -	电磁阀 6 -N93-

10 -	电磁阀 1 -N88-

11 -	电磁阀 2 -N89-

12 -	自动变速箱压力调节阀 2 -N216-

13 -	自动变速箱压力调节阀 1 -N215-

14 -	液压压力传感器 1 -G545-

15 -	液压压力传感器 2 -G546-

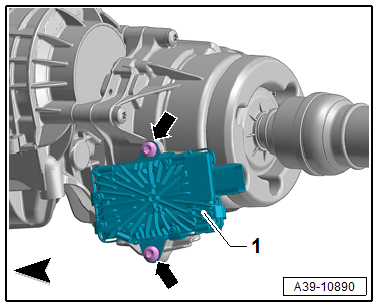

全轮驱动控制器 -J492--1-

在全轮驱动控制器 -J492-内集成有：

全轮驱动离合器作动器 -V622-

全轮驱动离合器位置传感器 -G969-

安装位置：全轮驱动控制器 -J492--1- 位于变速箱左后方，在全轮驱动离合器上。

–	拆卸和安装 → 后轴主减速器; 修理组：39 。
