排出和加注 ATF
hinweis  提示

t  7 档双离合器变速箱装备了 ATF 和 MTF 系统
t  ATF 油位于变速箱的蓝色区域中，通过 ATF 放油螺塞 -1- 排出，通过 ATF 加油螺塞 -2- 加注。
t  MTF 油位于变速箱的绿色区域中，通过拆卸 MTF 泵 -4- 排出，通过 MTF 检查螺塞 -3- 加注。
t  齿轮组的固定螺栓 -箭头- 不是放油螺塞！
所需要的专用工具和维修设备
t  车辆诊断测试仪
  A34-11656
t  废油收集和抽吸装置 -VAS 6622A-
  W00-11526
t  变速箱油手泵 -VAS 6617-及-VAS 6617/1-和-VAS 6617/2-
t  适配接头 -VAS 6617/12-
t  防护眼镜
t  耐酸防护手套
排放
hinweis  提示
拆卸后更换螺旋塞。
l  发动机已关闭。
l  将车辆停放在四柱升降台上或装配地沟上，使之处于绝对水平。
l  选档杆在位置“P”。
l  拉起驻车制动器按钮，以接合电控机械式驻车制动器。
–  拆卸隔音垫
→ 外部车身安装工作; 修理组：66
。
  W00-10893
–  拧下螺栓 -箭头- 和螺母 -2-。
–  取下十字支撑封闭件 -1-。
–  将废油收集和抽吸装置 -VAS 6622A-放在下面。
–  将车辆诊断测试仪与汽车连接，然后起动运行模式 诊断。
t  选择自行检测
t  0002-变速箱电子装置，引导功能
t  0002-检查 ATF 油位 ⇒ 1 排出 ATF
–  请遵循显示屏上的说明。
achtung image   注意！
有损伤眼睛的危险。
佩戴防护眼镜！
  A40-10837
–  在排出口上拧出螺旋塞 -箭头- 或打开密封塞，排放 ATF。
Vorsicht image   当心！
变速箱有损坏危险。
如果变速箱内没有自动变速箱油，则不得启动发动机。
hinweis  提示
请遵守废弃物处理规定。
–  拧紧 ATF 放油螺塞。
–  清洁副车架的十字支撑并去除 ATF 残余。
加注
Vorsicht image   当心！
变速箱有损坏危险。
t  双离合器变速箱 0CJ、0CK、0HL 仅可以使用作为备件购得的 ATF。
t  其它类型的油品会导致变速箱发生功能故障或失灵。
t  注意配置 → 电子版配件目录。
t  变速箱油手泵 -VAS 6617-必须洁净，ATF 不允许与其它油混合！必要时用 ATF 冲洗手泵。
achtung image   注意！
有损伤眼睛的危险。
佩戴防护眼镜！

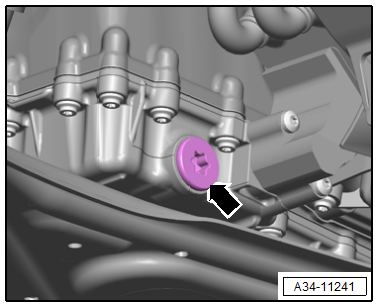

  A34-11241
–  在检查和加注口上拧出螺旋塞 -箭头- 或打开密封塞。
  A34-11318
–  将变速箱油手泵 -VAS 6617-用-VAS 6617/1-和适配接头 -VAS 6617/12-插入孔内。
Vorsicht image   当心！
ATF 和变速箱油（MTF）混合后共同排气有损坏变速箱的危险。
ATF 的加注量不得超过 3.5 升。
–  用手泵将 3.5 升 ATF 注入变速箱。
–  将车辆诊断测试仪与汽车连接，然后起动运行模式 诊断。
t  选择自行检测
t  0002-变速箱电子装置，引导功能
t  0002-检查 ATF 油位 ⇒ 2 加注 ATF
–  启动所选择的程序并按照车辆诊断测试仪显示屏上的说明继续操作。
  A34-11614
–  在检查和加注口上拧紧螺旋塞 -箭头- 或关闭密封塞至限位位置。
拧紧力矩
t  螺旋塞 → 第项
t
→ 底盘、车轴、转向系; 修理组：40
t
→ 外部车身安装工作; 修理组：66
  A34-11318
