拆卸和安装 ATF 冷却器
所需要的专用工具和维修设备

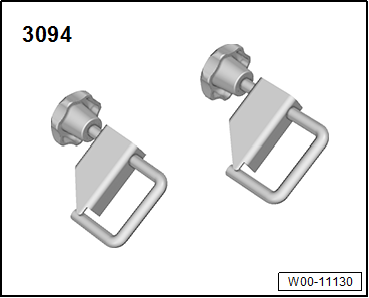

t  直径 25 mm 以下的软管夹 -3094-
  W00-11130

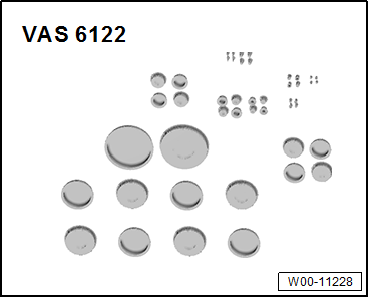

t  发动机密封塞套件 -VAS 6122-
  W00-11228

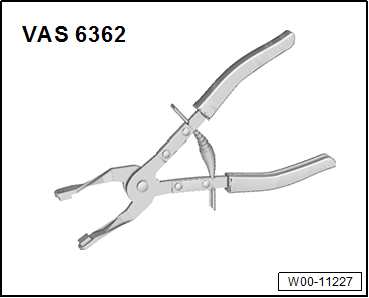

t  软管卡箍钳 -VAS 6362-
  W00-11227
t  废油收集和抽吸装置 -VAS 6622A-
拆卸
achtung image   注意！
系统带有压力！
拆卸 ATF 冷却器前，关闭 ATF 泵并排空液压蓄压器！
–  使用车辆诊断测试仪在自动变速箱控制器 -J217-中排空 ATF 蓄压器并锁闭变速箱辅助液压泵 -V552- → Kapitel „关闭 ATF 泵并排空液压蓄压器“。
–  排出 ATF → Kapitel。
–  带 6 缸 TFSI 发动机的汽车：松开变速箱上的下部冷却液管并推至一侧
→ 发动机; 修理组：19
。
hinweis  提示
  W00-11526
将一块抹布置于下面，以便收集溢出的冷却液。

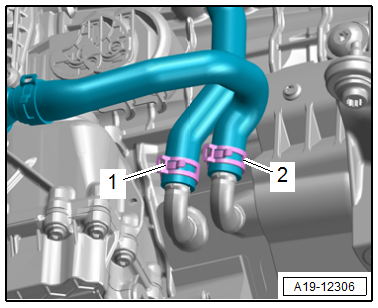

–  将冷却液软管用直径 25 mm 以下的软管夹 -3094-夹住并拆下，为此松开软管卡箍 -1、2-。（不同型号。）
  A19-12306

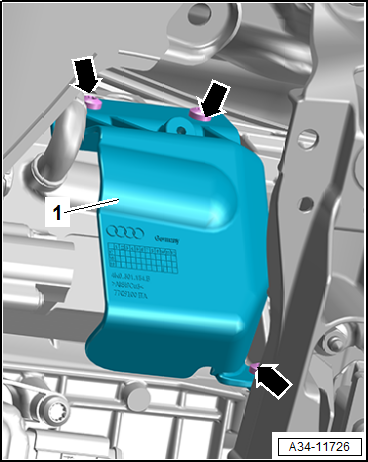

–  拧出螺栓 -箭头-，取下隔热板 -1-。
  A34-11726
–  将废油收集和抽吸装置 -VAS 6622A-放在下面。

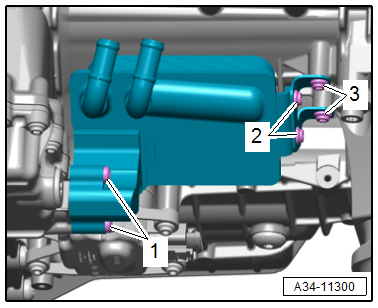

–  拧出螺栓 -1、2、3-，取下支架。
  A34-11300

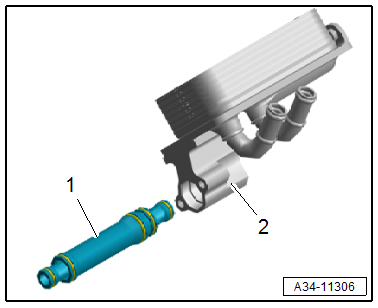

–  将 ATF 冷却器 -2- 从 ATF 管 -1- 上拔下。
–  用发动机密封塞套件 -VAS 6122-中的干净密封塞封住敞开的管路和接口。
–  拔下 ATF 管。
安装
安装以倒序进行，同时要注意下列事项：
hinweis  提示
t  拆卸后更换 ATF 管和密封环。
t  安装前清洁 ATF 冷却器。
Vorsicht image   当心！
ATF 冷却器有渗漏！
t  注意 ATF 管的安装位置。
t  带三个密封环的管子侧指向 ATF 冷却器方向。
–  用手将螺栓拧至贴紧并用规定的拧紧顺序将其拧紧。
–  加注 ATF → Kapitel。
拧紧力矩
t  → 插图 „“ATF 冷却器 - 拧紧力矩和拧紧顺序”“
t
→ 发动机; 修理组：19
  A34-11306
