装配一览 - ATF 回路
Vorsicht image   当心！
变速箱有损坏危险。
t  必须拆除所有在拆卸时塞在 ATF 管路和变速箱上的塞子。
t  如果忘记拆除塞子，ATF 冷却器可能会失灵，变速箱会损坏。
achtung image   注意！
系统带有压力！
l  打开 ATF 回路前，关闭 ATF 泵并排空液压蓄压器！
l  为此也请参见： → Kapitel „关闭 ATF 泵并排空液压蓄压器“。

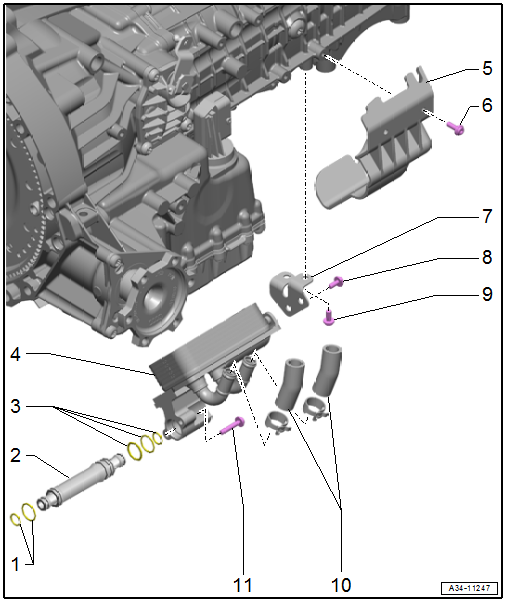

ATF 冷却器，ATF 管路
A34-11247
1 -  O 形环
q   拆卸后更换
2 -  ATF 管
q   拆卸后更换
3 -  O 形环
q   拆卸后更换
4 -  ATF 冷却器
q   拆卸和安装 → Kapitel
5 -  防护板
q   根据构造情况
6 -  螺栓
q   8 Nm
7 -  支架
8 -  螺栓
q   拧紧力矩和拧紧顺序 → 插图
9 -  螺栓
q   拧紧力矩和拧紧顺序 → 插图
10 -  冷却液软管
11 -  螺栓
q   拧紧力矩和拧紧顺序 → 插图


ATF 冷却器 - 拧紧力矩和拧紧顺序
–  按规定顺序分步拧紧螺栓：
  A34-11300
步骤 螺栓 拧紧力矩/继续转动角度
1. -1- 用手拧入至紧贴
2. -1- 3 Nm + 90°
3. -2、3- 用手拧入至紧贴
4. -2、3- 3 Nm + 30°


排放螺塞和螺旋塞
A34-11246
1 -  密封塞
q   用于 ATF 检查和加注口
q   拆卸后更换
q   拧紧至极限位置
2 -  螺旋塞
q   用于 MTF 检查和加注口
q   拧紧力矩 → 第项
3 -  变速箱油泵（MTF 泵）
q   排放变速箱油（MTF）时必须拆下。 → Kapitel
4 -  螺栓
q   拧紧力矩 → 第项
5 -  螺旋塞/密封塞
q   用于 ATF
q   拆卸后更换
q   拧紧至极限位置
