用户陈述/服务站结论

倒车影像系统画面质量较差。 仅限配备倒车影像系统（PR 编号 KA2、8A0、8A3、7X7、7X8 或 7X9）的车辆

1. 图像模糊

2. 图像过亮 / 过暗 / 有雪花

3. 色彩有色差

4. 与参照车辆相比，辅助线模糊 / 像素差

5. 反射太阳光时，图像上有条纹

技术背景

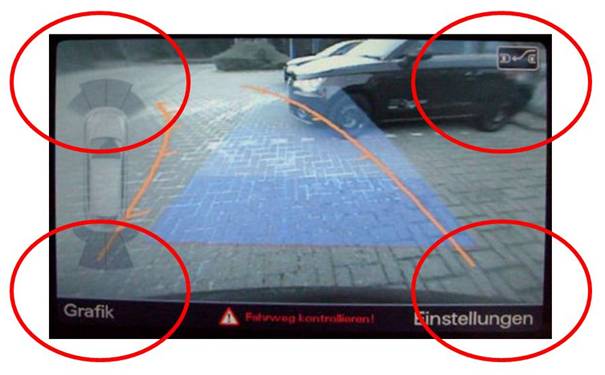

1. 由于采用的是广角光学镜头（约 140°），倒车影像系统会生成圆形图像（鱼眼）。 必须矫正为矩形图像，以便在 MMI 屏幕上显示。 因此 MMI 屏幕四周显示的图像比屏幕中央的更模糊。

尺寸越大的 MMI 屏幕上显示的图像显得更加模糊（相当于图像放大）。



2. 和 3. 倒车影像系统会根据环境亮度灵活反应，以便以最佳的亮度、对比度和色彩来显示图像（类似于照相机或摄像机的防曝光功能）。 所显示图像的亮度、对比度和色彩可能与实际有所偏差。

但是摄像头并未配备用于在夜间保持高灵敏度的红外滤光片。 这同样会导致出现色差。

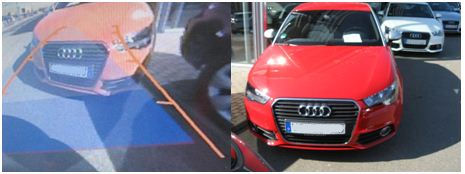

MMI 屏幕上显示的图像              实际



可以通过 MMI 菜单设置 MMI 屏幕的亮度。

对比度和色彩是由摄像头设定的，而且无法再更改。



4. 对于配备倒车影像系统（PR 编号 KA2、8A0、8A3、7X7、7X8 或 7X9）的车辆，针对不同的转向角存储了众多单帧。

分辨率越高、尺寸越大的 MMI 屏幕上显示的辅助线显得更加模糊 / 像素低（图像放大）。

对于配备四周环境摄像头系统（PR 编号 KA4 或 KA6）的车辆，其辅助线是动态生成的矢量图像，因此可以清晰显示。

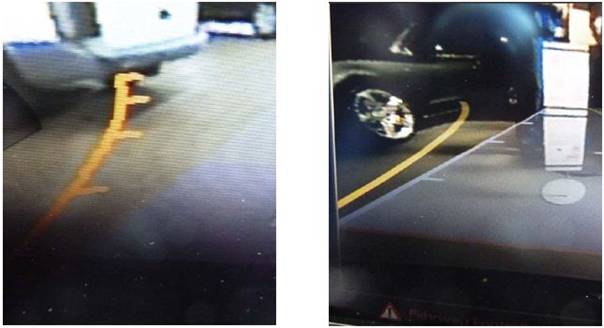

仅配备倒车影像系统的车辆                                 配备四周环境摄像头系统的车辆

（PR 编号 KA2、8A0、8A3、7X7、7X8 或 7X9）                  （PR 编号 KA4 或 KA6）



5. 倒车摄像头拍摄到的图像上出现条纹是保险杠在强烈阳光下反射所致。 这种现象的严重程度取决于保险杆的颜色和形状，以及阳光照射角度。



生产线解决方案

---

售后服务解决方案

无

结算信息

针对该故障进行的维修不得进行索赔结算。

未经许可进行维修，其费用必须自行承担。

用户信息

1. 由于采用的是广角光学镜头（约 140°），倒车影像系统会生成圆形图像（鱼眼）。 必须矫正为矩形图像。 因此 MMI 屏幕四周显示的图像比屏幕中央的更模糊。

分辨率越高、尺寸越大的 MMI 屏幕上显示的图像显得更加模糊。



2. 和 3. 倒车影像系统会根据环境亮度灵活反应，以便以最佳的亮度、对比度和色彩来显示图像（类似于照相机或摄像机的防曝光功能）。 所显示图像的亮度、对比度和色彩可能与实际有所偏差。

但是摄像头并未配备用于在夜间保持高灵敏度的红外滤光片。 这同样会导致出现色差。

MMI 屏幕上显示的图像              实际



可以通过 MMI 菜单设置 MMI 屏幕的亮度。



4. 对于配备倒车影像系统（KA2、8A0、8A3、7X7、7X8 或 7X9）的车辆，针对不同的转向角存储了众多单帧。

分辨率越高、尺寸越大的 MMI 屏幕上显示的辅助线显得更加模糊 / 像素低（图像放大）。

对于配备四周环境摄像头系统（PR 编号 KA4 或 KA6）的车辆，其辅助线是动态生成的矢量图像，因此可以清晰显示。

仅配备倒车影像系统的车辆                                 配备四周环境摄像头系统的车辆

（PR 编号 KA2、8A0、8A3、7X7、7X8 或 7X9）                  （PR 编号 KA4 或 KA6）



5. 倒车摄像头拍摄到的图像上出现条纹是保险杠在强烈阳光下反射所致。 这种现象的严重程度取决于保险杆的颜色和形状，以及阳光照射角度。
