用户陈述/服务站结论
用户陈述：
| • | 汽车内部空间加热功率不足或不均匀 |
以及 另外
| • | 在发动机冷却液膨胀罐中出现沉积物 |
| • | 脏污的冷却液 |
特约维修站诊断结论：
快速处理
修订历史
文档编号/版本号 |
更改类型 |
2039023/14 |
排气程序 重要提示的补充 |
提示： 如果修订版本只是更改了“标题数据”内容，本表格内容不作修改。 |
|
| • | 可以再现用户陈述中的故障 |
| • | 在发动机冷却液膨胀罐中有褐色残留物（对比图1-4， |
| • | 在通往暖风热交换器的冷却液导管上没有充分产生热量或热量的产生不均匀 |
图 1）示例 |
图 2）示例 |
图 3）示例 |
图 4）示例 |
技术背景
发动机冷却系统中的污物或沉积物可能导致冷却系统脏污或暖风装置热交换器狭窄。
生产线解决方案
---
售后服务解决方案
用冷却系统清洁套件（零件号 G 052 525 A3）清洁并冲洗冷却系统
注意！
在发动机暖机时，冷却系统有压力！
在发动机处于热机状态时，冷却液温度可能超过 100 ℃！
热蒸汽和热的冷却液可能导致烫伤危险！
如有必要，在维修之前释放压力并降低温度。
用抹布盖住发动机冷却液膨胀罐的密封盖并小心地打开，以卸除过压。
！！！注意！！！
以下为 2 个不同的 冲洗方法的区别：
1.对于配备 1.6L/2.0L TDI EA288 发动机的车辆 （仅横置：例如 A3, Q3, Q2, TT） 适用以下操作方法：
| • | 用冷却系统清洁套件（零件号：G 052 525 A3）和冷却系统冲洗设备 VAS 531 007，根据附件中的工作指南对冷却液循环回路进行清洁 |

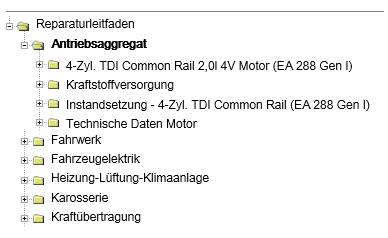

提示： 要确定 EA 编号，可以在 ElsaPro 的维修手册中查阅结构树，见图：
2.所有其他车辆/发动机配置适用于以下操作方法 （不使用冷却系统冲洗装置 VAS 531 007）：
请
| • | 沿流动方向的反方向（最大压力 2 bar， 流动方向参见维修手册中关于暖风热交换器的装配概览）用水冲洗暖风热交换器。随后将剩余液体从暖风热交换器中沿流动方向的反方向排出（参见维修手册“拆卸和安装热交换器”）。 |
| • | 冷却系统 |
用清洁套件 G 052 525 A3 根据下述方法操作：
| • | 在发动机处于热机以及冷却液节温器打开的状态下排出冷却液 （!!!请注意维修手册中的安全提示 !!!） |
| • | 将冷却液从暖风热交换器中排出（参见维修手册“拆卸和安装热交换器”）， 但是 沿流动方向的反方向 （参见维修手册中关于暖风热交换器的装配概览） |
| • | 在发动机运转时，用 3 升 冷却系统清洗剂“S” 和冷却液（注意售后服务说明 2033259，混合比例参见维修手册）冲洗冷却系统 90 分钟 |
| • | 排出清洗剂 |
| • | 在发动机运转时，用 3 升 中和剂“S” 和冷却液（注意售后服务说明 2033259，混合比例参见维修手册）冲洗冷却系统 15 分钟 |
| • | 排出中和剂液体 |
| • | 为冷却系统加注冷却液（注意售后服务说明 2033259，混合比例参见维修手册）并在发动机运转时冲洗 10 分钟 |
| • | 排出冷却液 |
| • | 如果清洁完冷却系统之后，发动机冷却液膨胀罐仍脏污，则必须根据维修手册/原厂备件目录对其进行更换 |
| • | 根据维修手册的规定加注冷却系统 |
重要提示：
| • | 只有当无法清洁暖风热交换器并因此无法达到标准的加热功率时，才可以更换热交换器 |
| • | 不得重复使用已排放的冷却液 |
| • | 每次 加注冷却系统后 （加注清洁剂、中和剂和/或冷却液）， 必须为冷却液循环回路排气 |
| • | 最后，根据维修手册检查冷却液添加剂含量并在必要时进行校正 |
结算信息
客户服务号码/损伤类型/制造商：8023 / 016 / 002
在 APOS 系统中结算：
车型： |
工位： |
名称： |
工时： |
EA288 横置发动机 |
19381899 |
排出和加注冷却液 包括加注清洁剂，冲洗和引导型故障查询 |
400工时 |
|
|
|
|
全部 不包括 EA288 横置发动机 |
193817XX |
排出和加注冷却液 |
使用 APOS 中的规定 |
EA288 纵置发动机 |
19381899 |
排出和加注冷却液 包括加注清洁剂，冲洗 |
200工时 |
全部 不包括 EA288 |
19381899 |
排出和加注冷却液 包括加注清洁剂，冲洗 |
160工时 |
01500000 |
引导型故障查询/引导型功能 |
诊断报告的时间消耗 |
|
27068950 |
为蓄电池充电 |
使用 APOS 中的规定 |
|
请注意工位中注明的前款车型工位、包含工位和不含工位。 |
|||
配件信息
清洁套件： G 052 525 A3
冷却液根据维修手册/原厂备件目录
