用户陈述/服务站结论
噪音或振动抱怨。
修订历史
| 文档编号/版本号 |
更改类型 |
|
| 2046950/9 |
更改生产线解决方案下的内容 |
|
| 提示： 如果修订版本只是更改了“标题数据”内容，本表格内容不作修改。 |
|
|
技术背景
有各种不同的测量技术和方法可用于分析噪音或振动。本 TPI 描述了使用 PICO-NVH-Tool 的测量方法。
生产线解决方案
在本 TPI 的附件中您可以找到：
| • | 在实际工作中使用 PICO-NVH-Tool 进行噪音分析的分析手册 |
| • | VAS 611 015 的采购和支持提示（参见原厂备件提示） |
| • | 奥迪 Service Net 链接（例如：在记录噪音过程中用于采集转速和速度的 OBD 适配器 VAS6154 的调试指南） 奥迪 Service Net/奥迪合作伙伴门户网站：售后服务 -> 维修设备/车间设备 –> NVH 噪音分析工具 Pico |
软件下载/支持/信息：网站：https://vas.picoauto.com/（密码：Quattr#8）
参见附件中的描述（密码和软件）
奥迪 Service Net/奥迪合作伙伴门户网站：售后服务 -> 维修设备/车间设备 –> NVH 噪音分析工具 Pico
| • | 奥迪在线培训门户网站上的培训视频的直接链接： SoST-Clip 01：在车辆上安装测量装置 www.group-training-online.com/go/itv/122392 SoST-Clip 02：在软件中和测量过程中对测量装置进行配置 www.group-training-online.com/go/itv/122393 SoST-Clip 03：以底盘和变速箱为例，对测量进行分析 www.group-training-online.com/go/itv/122597 |
| • | Audi etron 车辆测量的重要提示： 在 Audi etron 车辆进行测量时，重要的是您提前 安装了专门的“etron”PICO 软件， 否则您无法通过 OBD 适配器记录车速信号。在 Audi etron 上，通过 PICO 无法 记录电动机转速，而是通过相应的软件记录车速。为了进行 etron 车辆测量，请为 etron 车辆安装指定的“PicoScope 6 Automitive Beta_for etron”软件。通过以下链接可以找到 Beta-E-tron 软件：https://vas.picoauto.com/（密码：Quattr#8） |
售后服务解决方案
通过加速度传感器和/或麦克风可以更准确地探测噪音或振动源，以便识别噪音源。通过 OBD 适配器 VAS 6154 记录稍后在分析时所需的信息，例如：记录噪音时的发动机转速和车速。
附件中的分析手册和培训视频回答了很多问题，并在 PICO-NVH-Tool 使用方面可以提供帮助和实际指导。
此外，可以在附件中找到测量和诊断方法报告，以获得支持和记录。 !!! 并非强制性文件，与奥迪无关!!!
结算信息
1.安装时间（仅使用 PICO-NVH 的应用程序）
| 车型： |
工位： |
名称： |
工时： |
| 01610000 |
“噪音分析工具安装时间” |
50 工时 |
|
| 请注意工位中注明的前款车型工位、包含工位和不含工位。 请使用 APOS 中的工位拆卸其他部件。 |
|||
按如下方式记录已执行的工作：
| • | 将传感器位置的照片文件 （至少有一张照片带有 VIN 分类） 附到结算 DISS 上 |
| • | 照片文字说明：例如：传感器 A_测量装置结构 01 |
2.测量行驶/试车
| 车型： |
工位： |
名称： |
工时： |
| xxxx0199 |
“测量行驶”（根据部件，使用客户服务号码） |
请根据费用结算。明确记录已执行的工作。 |
|
| 请注意工位中注明的前款车型工位、包含工位和不含工位。 |
|||
按如下方式记录已执行的工作：
| • | 记录出发和到达时的里程数 |
3.分析时间/测量的分析时间
| 车型： |
工位： |
名称： |
工时： |
| xxxx0199 |
“分析”（根据部件，使用客户服务号码） |
请根据费用结算。明确记录已执行的工作。 |
|
| 请注意工位中注明的前款车型工位、包含工位和不含工位。 |
|||
按如下方式记录已执行的工作：
| • | 在结算 DISS 上附上分析案例的测量摘录截图 |
结束或继续执行第 5 点
4.测量装置改装
| 车型： |
工位： |
名称： |
工时： |
| 01613199 |
“噪音分析工具改装的安装时间” |
25 工时 |
|
| 请注意工位中注明的前款车型工位、包含工位和不含工位。 |
|||
按如下方式记录已执行的工作：
| • | 必须改装的原因是什么 |
| • | 新传感器位置的照片记录（文字说明：例如：传感器 A_测量装置结构 02） |
5.重新进行试车/测量行驶
- 与第 2 点类似
6.新的分析时间/测量的分析时间
- 与第 3 点类似
7.结束或继续执行第 5 点
配件信息

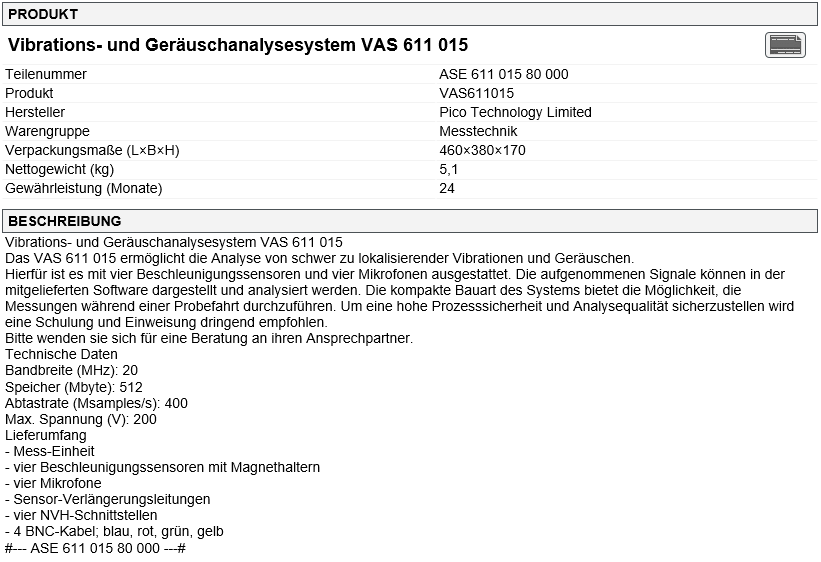

VAS 611 015 VAS PicoScope NVH 套件 （从即刻起可在 ETKA 中购买，见图）
!!! VAS PICO 只能在 SAP 中订购，因为通过 OTLG 销售处可直接订购!!!
为了使用 OBD 适配器 VAS 6154，请在车间笔记本电脑上安装所需的驱动程序（参见随附的说明）。
为了获得支持，请使用 VAS-PICO 门户网站（参见箱子中的 U 盘）。
请向您的培训负责人询问关于 PICO-NVH-Tool / VAS 611 015 的培训！
用户信息
具体说明参见附件。
