GF91.60-P-4080FG
辅助防护装置控制单元, 部件说明
21.04.2016
P91.60-4791-05

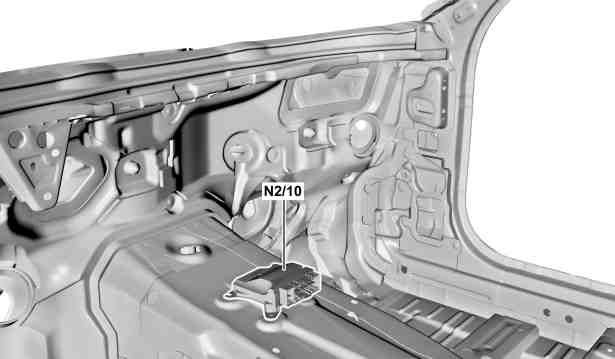

位置
辅助防护装置控制单元位于变速箱通道中.
任务
辅助防护装置控制单元执行以下任务:
•
读取传感器和信号
•
评估输入因素
•
促动部件
•
发送信号
i
集成在辅助防护装置控制单元中的传感器用于监测车辆的转向速度以及横向加速度和纵向加速度.
读取传感器和信号
通过以下连接读取输入因素:
•
直通线路
•
座椅承载识别局域互联网 (LIN E2)
•
用户接口控制器区域网络 (CAN HMI)
直通线路
来自以下传感器的信号通过直通线路读取:
•
左侧侧部气囊传感器 (A53)
•
右侧侧部气囊传感器 (A54)
•
前排乘客座椅承载识别系统 (B41/1) (前排乘客气囊功能自动关闭功能/代码 U10 除外)
•
左侧正面加速度传感器 (B48/1)
•
右侧正面加速度传感器 (B48/2)
•
左前车门压力传感器 (B48/7)
•
右前车门压力传感器 (B48/8)
•
左后车门压力传感器 (B48/9) (装配后排侧部气囊/代码 293)
•
右后车门压力传感器 (B48/10) (装配后排侧部气囊/代码 293)
•
左前保险杠行人保护传感器 (B151/1) (装配保护式发动机罩 (行人保护)/代码 U60)
•
右前保险杠行人保护传感器 (B151/3) (装配保护性发动机罩 (行人保护)/代码 U60)
•
驾驶员座椅安全带锁扣开关 (S68/3)
•
前排乘客座椅安全带锁扣开关 (S68/4)
•
驾驶员座椅位置检测开关 (S68/19) (加拿大版/代码 460 或美国版/代码 494)
•
前排乘客座椅位置检测开关 (S68/20) (加拿大版/代码 460 或美国版/代码 494)
座椅承载识别局域互联网 (LIN)
重量传感系统 (WSS) 控制单元 (N110) (装配前排乘客气囊功能自动关闭/代码 U10) 通过座椅承载局域互联网 (LIN) 将座椅承载识别系统的状态发送至辅助防护装置控制单元.
用户接口控制器区域网络 (CAN)
此外, 以下信号通过用户接口控制器区域网络 (CAN) 读取:
•
左后座椅安全带锁扣开关 (S68/11) 的状态
•
右后座椅安全带锁扣开关 (S68/12) 的状态
•
碰撞识别的状态 (装配限距控制系统增强版/代码 239, 碰撞预防辅助系统 (COLLISION PREVENTION ASSIST)/代码 258 或驾驶辅助系统增强版/代码 23P 或驾驶辅助组件/代码 P20)
评估输入因素
通过集成式微信息处理机评估已读取的输入因素, 然后促动相关部件.
促动部件
以下部件通过直通线路促动:
•
预熔保险丝 (F63) (车型 213.050)
•
烟火式分离器 (K88) (车型 213.050)
•
驾驶员安全带紧急拉紧器点火管 (R12/1)
•
前排乘客安全带紧急拉紧器点火管 (R12/2)
•
前排乘客气囊点火管 1 (R12/4)
•
前排乘客气囊点火管 2 (R12/5) (加拿大版/代码 460 或美国版/代码 494)
•
左后安全带紧急拉紧器点火管 (R12/6)
•
右后安全带紧急拉紧器点火管 (R12/7)
•
驾驶员侧部气囊点火管 (R12/9)
•
前排乘客侧部气囊点火管 (R12/10)
•
左后侧部气囊点火管 (R12/11) (装配后排侧部气囊/代码 293)
•
右后侧部气囊点火管 (R12/12) (装配后排侧部气囊/代码 293)
•
驾驶员气囊点火管 1 (R1213)
•
驾驶员气囊点火管 2 (R12/14) (加拿大版/代码 460 或美国版/代码 494)
•
左侧车窗气囊点火管 (R12/22)
•
右侧车窗气囊点火管 (R12/23)
•
驾驶员膝部气囊点火管 (R12/25)
•
前排乘客安全带束力限制器 (R12/26) (加拿大版/代码 460 或美国版/代码 494 或日本版/代码 498)
•
驾驶员安全带束力限制器 (R12/27) (加拿大版/代码 460 或美国版/代码 494 或日本版/代码 498)
•
驾驶员腰部安全带拉紧器点火管 (R12/37) (加拿大版/代码 460 或美国版/代码 494)
•
前排乘客腰部安全带拉紧器点火管 (R12/38) (加拿大版/代码 460 或美国版/代码 494)
•
前排乘客气囊放气阀点火管 (R12/44) (加拿大版/代码 460 或美国版/代码 494)
•
左侧保护性发动机罩点火管 (R12/49) (装配保护性发动机罩 (行人保护)/代码 U60)
•
右侧保护性发动机罩点火管 (R12/50) (装配保护性发动机罩 (行人保护)/代码 U60)
•
左后安全带气囊点火管 (R12/51) (车型 213.0, 装配安全带气囊/代码 306)
•
右后安全带气囊点火管 (R12/52) (车型 213.0, 装配安全带气囊/代码 306)
•
驾驶员侧座椅预防性安全系统 (PRE-SAFE®) 脉冲点火管 (R12/65) (装配预防性安全系统 (PRE-SAFE®) 脉冲侧/代码 292)
•
前排乘客侧座椅预防性安全系统 (PRE-SAFE®) 脉冲点火管 (R12/66) (装配预防性安全系统 (PRE-SAFE®) 脉冲侧/代码 292)
•
惰性保护系统点火管 (R12/69) (采用替代制冷剂/代码 2U8, 汽油发动机)
•
至共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元 (N3/10) (汽油发动机) 的模拟碰撞输出
•
至前信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 的模拟碰撞输出
发送信号
通过以下连接发送信号:
•
用户接口控制器区域网络 (CAN)
•
车辆动态控制器区域网络 (CAN H)
用户接口控制器区域网络 (CAN)
此外, 以下信号通过用户接口控制器区域网络 (CAN) 发送:
•
碰撞信号
•
显示故障信息请求
•
驾驶员座椅安全带锁扣开关的状态
•
前排乘客座椅安全带锁扣开关的状态
车辆动态控制器区域网络 (CAN)
此外, 以下信号通过车辆动态控制器区域网络 (CAN) 发送:
•
转向率
•
横向加速度
•
纵向加速度
辅助防护装置控制单元的电路图
PE91.60-P-2106-97DBA
