GF91.60-P-0003FG
辅助防护装置功能
21.04.2016

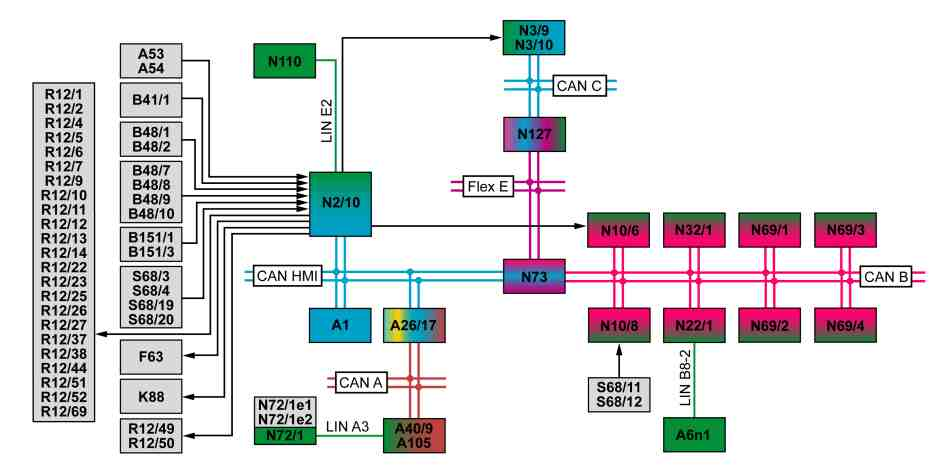

P91.60-5093-79
A6n1
辅助加热器控制单元 (装配辅助加热器/代码 228)
R12/5
前排乘客气囊点火管 2 (加拿大版/代码 460 或美国版/代码 494)
A26/17
主机
R12/6
左后安全带紧急拉紧器点火管
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制板 (Touchpad (唯一)/代码 446 除外)
R12/7
右后安全带紧急拉紧器点火管
A53
左侧侧部气囊传感器
R12/9
驾驶员侧部气囊点火管
A54
右侧侧部气囊传感器
R12/10
前排乘客侧部气囊点火管
A105
Touchpad (装配 Touchpad (唯一)/代码 446)
R12/11
左后侧部气囊点火管 (装配后排侧部气囊/代码 293)
B41/1
前排乘客座椅 (SBE) 座椅承载识别 (前排乘客气囊功能自动停用/代码 U10 除外)
R12/12
右后侧部气囊点火管 (装配后排侧部气囊/代码 293)
B48/1
左侧正面加速度传感器
R12/13
驾驶员气囊点火管 1
B48/2
右侧正面加速度传感器
R12/14
驾驶员气囊点火管 2
B48/7
左前车门压力传感器
R12/22
左侧车窗气囊点火管
B48/8
右前车门压力传感器
R12/23
右侧车窗气囊点火管
B48/9
左后车门压力传感器 (装配后排侧部气囊/代码 293)
R12/25
驾驶员膝部气囊点火管
B48/10
右后车门压力传感器 (装配后排侧部气囊/代码 293)
R12/26
前排乘客安全带收紧力限制器 (加拿大版/代码 460 或美国版/代码 494 或日本版/代码 498)
B151/1
左前保险杠行人保护传感器 (装配保护式发动机罩 (行人保护)/代码 U60)
R12/27
驾驶员安全带收紧力限制器 (加拿大版/代码 460 或美国版/代码 494 或日本版/代码 498)
B151/3
右前保险杠行人保护传感器 (装配保护式发动机罩 (行人保护)/代码 U60)
R12/37
驾驶员腰部安全带拉紧器点火管 (加拿大版/代码 460 或美国版/代码 494)
F63
预熔保险丝 (车型 213.050)
R12/38
前排乘客腰部安全带拉紧器点火管 (加拿大版/代码 460 或美国版/代码 494)
K88
烟火式分离器 (车型 213.050)
R12/44
前排乘客气囊放气阀点火管 (加拿大版/代码 460 或美国版/代码 494)
N2/10
辅助防护装置控制单元
R12/49
左侧保护式发动机罩点火管 (装配保护式发动机罩 (行人保护)/代码 U60)
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机)
R12/50
右侧保护式发动机罩点火管 (装配保护式发动机罩 (行人保护)/代码 U60)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元 (汽油发动机)
R12/51
左后安全带气囊点火管 (装配安全带气囊/代码 306)
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
R12/52
右后安全带气囊点火管 (装配安全带气囊/代码 306)
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
R12/69
惰性保护系统点火管 (采用替代制冷剂/代码 2U8 和汽油发动机)
N22/1
智能气候控制控制单元
S68/3
驾驶员座椅安全带锁扣开关
N32/1
驾驶员座椅控制单元 (装配记忆组件/代码 275)
S68/4
前排乘客座椅安全带锁扣开关
N69/1
左前车门控制单元
S68/11
左后座椅安全带锁扣开关
N69/2
右前车门控制单元
S68/12
右后座椅安全带锁扣开关
N69/3
左后车门控制单元
S68/19
驾驶员座椅位置检测开关 (加拿大版/代码 460 或美国版/代码 494)
N69/4
右后车门控制单元
S68/20
前排乘客座椅位置检测开关 (加拿大版/代码 460 或美国版/代码 494)
N72/1
上部控制板控制单元
CAN A
车载智能信息系统控制器区域网络 (CAN)
N72/1e1
前排乘客气囊功能 OFF (关闭) 指示灯 (装配前排乘客气囊功能自动关闭/代码 U10)
CAN B
车内控制器区域网络 (CAN)
N72/1e2
前排乘客气囊功能 ON (开启) 指示灯 (装配前排乘客气囊功能自动停用/代码 U10)
CAN C
发动机控制器区域网络 (CAN)
N73
电子点火开关控制单元
CAN HMI
用户接口控制器区域网络 (CAN)
N110
重量传感系统 (WSS) 控制单元 (装配前排乘客气囊功能自动关闭功能/代码 U10)
Flex E
底盘 FlexRay
N127
传动系统控制单元
LIN A3
下部控制板 (LCP) 局域互联网 (LIN)
R12/1
驾驶员安全带紧急拉紧器 (ETR [GUS]) 点火管
LIN B8-2
智能气候控制局域互联网 2 (LIN 2)
R12/2
前排乘客侧安全带紧急拉紧器 (ETR [GUS]) 点火管
LIN E2
座椅承载识别局域互联网 (LIN)
功能要求, 概述
•
必须设置车辆中的辅助防护装置 (左舵驾驶车辆或右舵驾驶车辆, 设备编程和参数配置)
•
电路 15R 接通
i
电子点火开关控制单元通过用户接口控制器区域网络 (CAN) 将电路 15 的状态发送到辅助防护装置控制单元.
i
断开电路 15R 后, 辅助防护装置的部件还会在一定的运行时间内保持启用状态.
i
如果蓄电池已经断开, 辅助防护装置控制单元至少可以提供 300 毫秒的电力储备.
辅助防护装置, 一般信息
辅助防护装置用于驾驶员及乘客保护, 装配保护式发动机罩 (行人保护)/代码 U60, 用于行人保护.
i
无论辅助防护装置处于何种状态, 在特定情况下都可以防止安全带伸长.
辅助防护装置功能包含以下子功能, 分别在单独的文档中进行说明:
•
行人保护, 功能 (装配保护式发动机罩 (行人保护)/代码 U60)
•
乘客侧座椅乘载识别系统功能
•
辅助防护装置触发功能
行人保护功能
型号 213
带代码U60 (保护性发动机罩（行人保护装置）)
GF91.60-P-1005FG
乘客侧座椅承载识别系统功能
GF91.60-P-1100FG
促动辅助防护装置, 功能
GF91.60-P-2012FG
