GF82.90-P-4006FG
方向盘电子装置控制单元部件描述
06.04.2018
P82.90-2593-12
位置

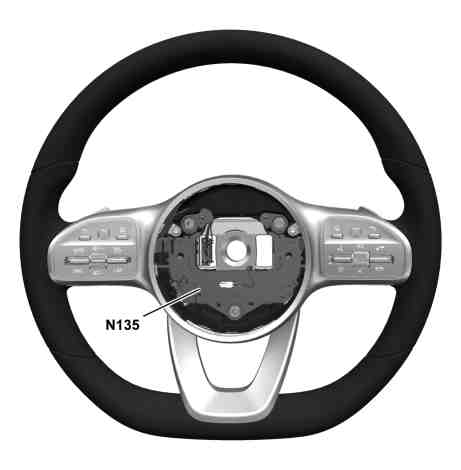

方向盘电子装置位于多功能方向盘中 (MFL)。
任务
方向盘电子装置执行以下任务：
•
读取感测器及信号
•
评估输入因素
•
促动部件
读取感测器及信号
通过以下连接读取输入因素：
•
直通线路
•
方向盘控制器区域网络 (CAN) (CAN LR)
直通线路
通过直通管路读取来自以下部件的信号：
•
加热元件温度感测器 (R22/4b1)（装配方向盘加热器/代码 443）
•
仪表盘多功能方向盘按钮组 (S163/1)
•
主机多功能方向盘按钮组 (S163/2)
•
方向盘降档按钮 (S110/1)（变速箱 725）
•
方向盘升档按钮 (S111/1)（变速箱 725）
•
喇叭接触板 (S4/2)
方向盘控制器区域网络 （CAN）
方向盘电子装置通过方向盘控制器区域网络 (CAN) 接收来自转向柱管模块控制单元的有关以下部件的促动信号 (N80)：
•
多功能方向盘按钮组（标识灯）
•
方向盘加热器加热元件 (R22/4r1)（装配方向盘加热器/代码 443）
评估输入因素
通过集成式微信息处理机评估已读取的输入因素，然后促动相关部件。
促动部件
通过直通管路促动以下部件：
•
多功能方向盘按钮组（标识灯）
•
方向盘加热器加热元件（装配方向盘加热器/代码 443）
