GF82.20-P-2100FG
标识和环境照明灯, 功能
24.09.2018

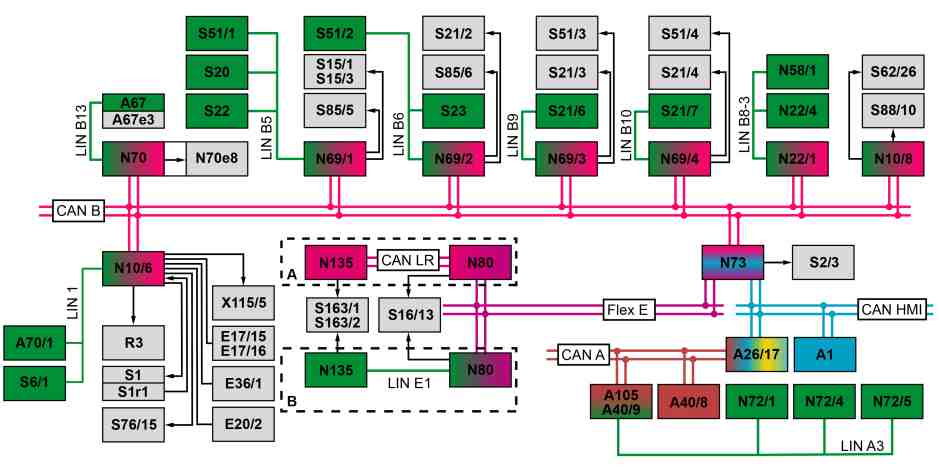

P82.20-4792-79
A1
仪表盘
S20
驾驶员侧电动车窗和车外后视镜调节开关组
A26/17
主机
S21/2
前排乘客侧电动车窗开关
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
S21/3
左后电动车窗开关（后车门遮阳帘/代码 297 除外）
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
S21/4
右后电动车窗开关（后车门遮阳帘/代码 297 除外）
A67
内部后视镜
S21/6
左后车门开关组（装配后车门遮阳帘/代码 297）
A67e3
环境照明灯
S21/7
右后车门开关组（装配后车门遮阳帘/代码 297）
A70/1
模拟时钟
S22
左前座椅调节开关组（装配电动调节式左侧驾驶员座椅/代码 221 或记忆组件/代码 275）
A105
触摸板（装配仅触摸板/代码 446 或触摸板/代码 448）
S23
右前座椅调节开关组（装配电动调节式右前座椅/代码 222 或记忆组件/代码 275）
E17/15
右前脚部空间照明灯
S51/1
左前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
E17/16
左前脚部空间照明灯
S51/2
右前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
E20/2
前排中央控制台杯座照明灯
S51/3
左后座椅智能气候控制开关组（车型 213.0/2，装配后排座椅加热器/代码 872；车型 213.1）
E36/1
中央控制台扶手储物箱背光灯
S51/4
右后座椅智能气候控制开关组（车型 213.0/2，装配后排座椅加热器/代码 872；车型 213.1）
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
S62/26
行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S76/15
电动驻车制动器开关
N22/1
智能气候控制控制单元
S85/5
左前车门中央锁止系统内部开关
N22/4
后排空调系统操作单元（装配自动空调/代码 581）
S85/6
右前车门中央锁止系统内部开关
N58/1
智能气候控制系统操作单元
S88/10
行李箱盖紧急开启开关（车型 213.0，装配加拿大版/代码 460 或美版/代码 494）
N69/1
左前车门控制单元
S163/1
仪表盘多功能方向盘按钮组
N69/2
右前车门控制单元
S163/2
主机多功能方向盘按钮组
N69/3
左后车门控制单元
X115/5
前排中央控制台 USB 接口（装配多功能电话/代码 899 或装配无线移动电话充电器/代码 897）
N69/4
右后车门控制单元
CAN A
车载智能信息系统控制器区域网络 (CAN)
N70
车顶控制板控制单元
CAN B
车内控制器区域网络 (CAN)
N70e8
眼镜盒照明
CAN HMI
用户界面控制器区域网络 (CAN)
N72/1
上部控制板控制单元
CAN LR
方向盘控制器区域网络 (CAN)
N72/4
左侧低位控制面板
Flex E
底盘 FlexRay
N72/5
右侧低位控制面板
LIN 1
仪表板局域互联网 (LIN)
N73
电子点火开关控制单元
LIN A3
下部控制板 (UBF) 局域互联网 (LIN)
N80
转向柱模块控制单元
LIN E1
转向系统局域互联网 (LIN)
N135
方向盘电子设备
LIN B5
左前车门局域互联网 (LIN)
R3
带前烟灰缸照明的点烟器（装配烟灰缸组件/烟具组件/代码 301）
LIN B6
右前车门局域互联网 (LIN)
S1
外车灯开关
LIN B8-3
空调运行局域互联网 (LIN)
S1r1
仪表照明亮度操作元件
LIN B9
左后车门局域互联网 (LIN)
S2/3
无钥匙启动 (KEYLESS-GO) 启动/停止按钮
LIN B10
右后车门局域互联网 (LIN)
S6/1
驾驶员侧仪表板按钮组（装配带 PARKTRONIC 的驻车引导装置/代码 235、空气悬挂系统/代码 489、主动式车道保持辅助系统/代码 243 或主动式车道保持辅助系统/代码 238、驾驶辅助组件/代码 23P或驾驶辅助组件增强版/代码 P20 或平视显示系统/代码 463；车型 213.0/1，装配发动机 274、654、642，装配电动后车窗遮阳帘/代码 540；车型 213.2，装配发动机 274、654、642，装配折叠式后排座椅靠背/代码 287）
LIN B13
车顶局域互联网 (LIN)
S15/1
行李箱盖释放按钮（车型 213.0/1，行李箱盖遥控关闭/代码 881 除外）
A
2018 年 6 月 1 日以后
S15/3
驾驶员行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）
B
截止到 2018 年 5 月 31 日
S16/13
直接选档 (DIRECT SELECT) 换档杆（变速箱 725）

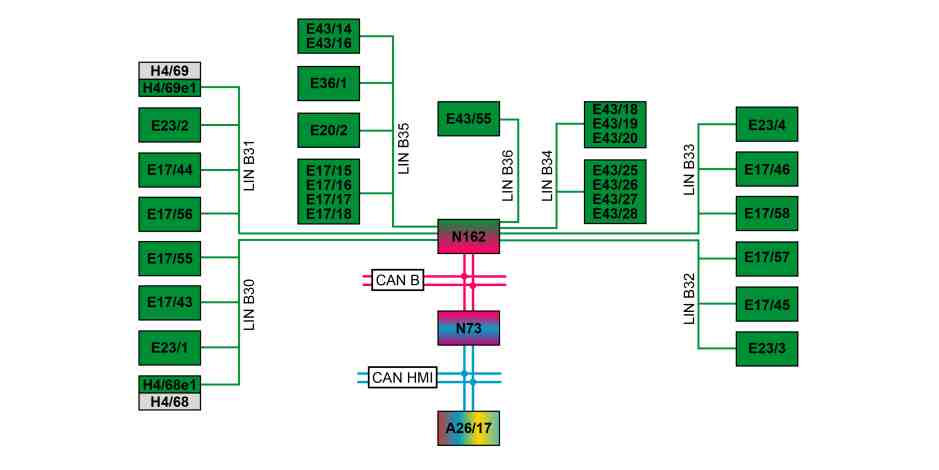

P82.20-4774-79
A26/17
主机
E43/19
乘客侧车内环境照明灯
E17/15
右前脚部空间照明灯
E43/20
乘客侧车外环境照明灯
E17/16
左前脚部空间照明灯
E43/25
内侧上部全显示屏数字仪表盘环境氛围照明系统（装配全显示数字仪表盘/代码 464）
E17/17
左后脚坑空间照明灯
E43/26
外侧上部全显示屏数字仪表盘环境氛围照明系统（装配全显示数字仪表盘/代码 464）
E17/18
右后脚部空间照明灯
E43/27
内侧下部全显示屏数字仪表盘（装配全显示数字仪表盘/代码 464）
E17/43
左前车门环境照明灯
E43/28
外侧下部全显示屏数字仪表盘（装配全显示数字仪表盘/代码 464）
E17/44
右前车门环境照明灯
E43/55
车顶中央中音扬声器环境照明灯（装配高级音响系统/代码 811）
E17/45
左后车门环境照明灯
H4/68
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
E17/46
右后车门环境照明灯
H4/68e1
左前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
E17/55
左前车门拉手环境照明灯
H4/69
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
E17/56
右前车门拉手环境照明灯
H4/69e1
右前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
E17/57
左后车门拉手环境照明灯
N73
电子点火开关控制单元
E17/58
右后车门拉手环境照明灯
N162
环境照明灯控制单元
E20/2
前排中央控制台杯座照明灯
CAN B
车内控制器区域网络 (CAN)
E23/1
左前车门储物空间照明灯
CAN HMI
用户界面控制器区域网络 (CAN)
E23/2
右前车门储物空间照明灯
LIN B30
左前车门环境照明灯局域互联网 (LIN)
E23/3
左后车门储物空间照明
LIN B31
右前车门环境照明灯局域互联网 (LIN)
E23/4
右后车门储物空间照明
LIN B32
左后车门环境照明灯局域互联网 (LIN)
E36/1
中央控制台扶手储物箱背光灯
LIN B33
右后车门环境照明灯局域互联网 (LIN)
E43/14
左前中央控制台环境照明灯
LIN B34
驾驶舱环境氛围照明系统局域互联网 (LIN)
E43/16
右前中央控制台环境照明灯
LIN B35
车内环境照明灯局域互联网 (LIN)
E43/18
驾驶员侧环境照明灯
LIN B36
车顶氛围照明系统局域互联网 (LIN)
功能要求, 概述
•
无过电压或低电压
标识及环境照明灯概述
可利用标识和环境照明灯功能调节所有控制器和车内照明灯的亮度. 标识灯和环境照明灯功能包括以下子功能:
•
搜索和标识灯的功能顺序
•
环境照明灯的功能序列（装配环境照明灯/代码 877）
搜索和标识灯的功能顺序
车辆驾驶员及乘客利用背光灯和标识灯可以更容易地找到车内重要的控制器并查找物体，而无需开启点火开关或车外照明灯。
搜索和标识灯可通过遥控解锁车辆，打开任一扇车门或改变电路 15 的状态而开启。用于进行搜索和标识照明的亮度可使用外部车灯中的仪表照明亮度控制器进行连续调节。前信号采集及促动控制模组 (SAM) 控制单元直接读取仪表照明亮度控制器的信号并通过车内控制器区域网络 (CAN)、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 将其发送至仪表盘。
解锁车辆或打开车门后，则以 100 % 的亮度开启搜索和标识灯。
电子点火开关控制单元通过用户界面控制器区域网络 (CAN) 将中央锁止系统的状态和电路 15 的状态发送至仪表盘。
前车门控制单元通过车内控制器区域网络 (CAN)、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 将前车门的状态（开启或关闭）发送至仪表盘。
后车门控制单元通过车内控制器区域网络 (CAN)、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 将后车门的状态（开启或关闭）发送至仪表盘。
仪表盘评估接收到的所有信息，生成电路 58d 信号并通过用户界面控制器区域网络 (CAN) 将其发送至以下控制单元，进而启用搜索和标识灯：
•
电子点火开关控制单元
•
主机
电子点火开关控制单元促动以下部件：
•
无钥匙启动 (KEYLESS-GO) 启动/停止按钮
主机启用集成式控制器并通过车载智能信息系统 CAN 将电路 58d 的信号发送至以下控制单元，后者随后开启集成式控制器：
•
音频/驾驶室管理及数据系统 (COMAND) 显示屏
•
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
•
触摸板（装配仅触摸板/代码 446 或触摸板/代码 448）
音频/驾驶室管理及数据系统 (COMAND)（未装配仅触摸板/代码 446）或触摸板（装配仅触摸板/代码 446 或触摸板/代码 448）通过下部控制板 (UBF) 局域互联网 (LIN) 将电路 58d 信号发送至以下控制面板，后者随后促动集成式控制器：
•
上部控制板控制单元
•
左侧低位控制面板
•
右侧低位控制面板
电子点火开关 (EIS) 控制单元通过底盘 FlexRay 将电路 58d 电路信号发送至转向柱管模块控制单元。
转向柱管模块控制单元促动以下部件:
•
通过方向盘 CAN 和方向盘电子装置（自 2018 年 6 月 1 日）或通过转向 LIN 和方向盘电子装置（截至 2018 年 5 月 31 日）执行：
•
仪表盘多功能方向盘按钮组
•
主机多功能方向盘按钮组
•
直接促动:
•
直接选档 (DIRECT SELECT) 换档杆（变速箱 725）
电子点火开关控制单元通过车内控制器区域网络 (CAN) 将电路 58d 信号发送至以下控制单元：
•
前信号采集及促动控制模组 (SAM) 控制单元
•
智能气候控制控制单元
•
左前车门控制单元
•
右前车门控制单元
•
左后车门控制单元
•
右后车门控制单元
•
车顶控制板控制单元
前信号采集及促动控制模组 (SAM) 控制单元促动以下部件:
•
直接促动:
•
外车灯开关
•
带前烟灰缸照明的点烟器（装配烟灰缸组件/烟具组件/代码 301）
•
中央控制台扶手储物箱背光灯
•
前排中央控制台杯座照明灯
•
右前脚部空间照明灯
•
左前脚部空间照明灯
•
电动驻车制动器开关
•
前排中央控制台 USB 接口（装配多功能电话/代码 899 或装配无线移动电话充电器/代码 897）
•
通过仪表板局域互联网 (LIN) 促动:
•
模拟时钟
•
驾驶员侧仪表板按钮组（装配带 PARKTRONIC 的驻车引导装置/代码 235、空气悬挂系统/代码 489、主动式车道保持辅助系统/代码 243 或主动式车道保持辅助系统/代码 238、驾驶辅助组件/代码 23P或驾驶辅助组件增强版/代码 P20 或平视显示系统/代码 463；车型 213.0/1，装配发动机 274、654、642，装配电动后车窗遮阳帘/代码 540；车型 213.2，装配发动机 274、654、642，装配折叠式后排座椅靠背/代码 287）
智能气候控制系统控制单元通过空调操纵局域互联网 (LIN) 促动以下部件的搜索和标识灯：
•
智能气候控制系统操作单元
•
后排空调系统操作单元（装配自动空调/代码 581）
左前车门控制单元促动以下部件:
•
通过左前车门局域互联网 (LIN) 促动:
•
驾驶员侧电动车窗和车外后视镜调节开关组
•
左前座椅调节开关组（装配电动调节式左侧驾驶员座椅/代码 221 或记忆组件/代码 275）
•
左前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
•
直接促动:
•
行李箱盖释放按钮（车型 213.0/1，行李箱盖遥控关闭/代码 881 除外）
•
驾驶员行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）
•
左前车门中央锁止系统内部开关
右前车门控制单元促动以下部件:
•
通过右前车门局域互联网 (LIN) 促动:
•
右前座椅调节开关组（装配电动调节式右前座椅/代码 222 或记忆组件/代码 275）
•
右前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
•
直接促动:
•
前排乘客侧电动车窗开关
•
右前车门中央锁止系统内部开关
左后车门控制单元促动以下部件:
•
通过左后车门局域互联网 (LIN) 促动:
•
左后车门开关组（装配后车门遮阳帘/代码 297）
•
直接促动:
•
左后电动车窗开关（后车门遮阳帘/代码 297 除外）
•
左后座椅智能气候控制开关组（车型 213.0/2，装配后排座椅加热器/代码 872；车型 213.1）
右后车门控制单元促动以下部件:
•
通过右后车门局域互联网 (LIN) 促动:
•
右后车门开关组（装配后车门遮阳帘/代码 297）
•
直接促动:
•
右后电动车窗开关（后车门遮阳帘/代码 297 除外）
•
右后座椅智能气候控制开关组（车型 213.0/2，装配后排座椅加热器/代码 872；车型 213.1）
i
车门拉手照明灯在电路 15C断开 2 min 后启动（运行）。
上方控制面板控制单元促动以下部件：
•
通过车顶局域互联网 (LIN) 促动：
•
车内后视镜中的环境照明灯
•
直接促动:
•
眼镜盒照明
i
只要电路接通，上方控制面板控制单元就会直接促动眼镜盒照明，而无论电路 15R开启状态之后的电路 58d 信号如何。
行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）：
当行李箱盖或掀开式尾门开启时，后部信号采集及促动控制模组 (SAM) 控制单元直接促动行李箱盖或掀开式尾门上的行李箱盖/掀开式尾门控制按钮，而与电路 58d 信号无关。后部信号采集及促动控制模组 (SAM) 控制单元单独评估行李箱盖或掀开式尾门的状态（开启或关闭）。
行李箱盖紧急开启开关标识灯（车型 213.0，装配加拿大版/代码 460 或美版/代码 494）：
后部信号采集及促动控制模组 (SAM) 控制单元直接促动行李箱盖紧急开启开关，而与电路 58d 信号无关。行李箱盖关闭后，行李箱盖紧急开启开关以 1 Hz 的频率促动 60 min 并以绿色闪烁。后部信号采集及促动控制模组 (SAM) 控制单元单独评估行李箱盖的状态（开启或关闭）。
环境照明灯的功能序列（装配环境照明灯/代码 877）
遥控解锁车辆、打开车门、更改电路 15 的状态都可以开启环境照明。在此过程中，间接地照亮车辆内部的不同区域。
环境照明灯采用的亮度和颜色可使用主机上的相应菜单进行调节。以下区域也可以通过此菜单来选择：
•
“前部”区域，驾驶员和前排乘客区域
•
“显示屏”区域，仪表盘照明和音频/驾驶室管理及数据系统 (COMAND) 显示屏（装配数字仪表盘全屏显示屏/代码 464）
•
“后部”区域，后部区域
•
“整个”区域，所有区域
亮度可设定为多个级别。可选择 64 种不同颜色。
i
型号 213
带代码464 (全屏数字仪表盘)
可将特定颜色和亮度设定组合（颜色值）储存并配置至仪表盘显示风格（运动型、经典型、渐进型）。由此，配置的环境氛围照明系统颜色值可通过选择仪表盘中的显示风格启用。始自 2017 年 6 月 1 日，可以在组合仪表中配置是否应该进行此分配的选择。
主机将有关这些设定的相关信息通过用户界面控制器区域网络 (CAN)、电子点火开关 (EIS) 控制单元和车内控制器区域网络 (CAN) 传输至环境照明灯控制单元。
i
任一车门打开后，环境照明灯会以 100% 的亮度启动。
电子点火开关控制单元通过车内控制器区域网络 (CAN) 将中央锁止系统的状态和电路 15 的状态发送至环境照明控制单元。
i
锁止车辆 3 s 后停用环境照明灯。
环境照明控制单元评估所有收到的信息，然后促动以下部件：
通过左前车门环境氛围照明系统局域互联网 (LIN)：
•
左前车门拉手环境照明灯
•
左前车门环境照明灯
•
左前车门储物空间照明灯
•
左前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
通过右前车门环境氛围照明系统局域互联网 (LIN)：
•
右前车门拉手环境照明灯
•
右前车门环境照明灯
•
右前车门储物空间照明灯
•
右前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
通过左后车门环境照明灯局域互联网 (LIN)：
•
左后车门拉手环境照明灯
•
左后车门环境照明灯
•
左后车门储物空间照明
通过右后车门环境照明灯局域互联网 (LIN)：
•
右后车门拉手环境照明灯
•
右后车门环境照明灯
•
右后车门储物空间照明
通过驾驶室环境照明局域互联网 (LIN)：
•
驾驶员侧环境照明灯
•
乘客侧车内环境照明灯
•
乘客侧车外环境照明灯
•
内侧上部全显示屏数字仪表盘环境氛围照明系统（装配全显示数字仪表盘/代码 464）
•
外侧上部全显示屏数字仪表盘环境氛围照明系统（装配全显示数字仪表盘/代码 464）
•
内侧下部全显示屏数字仪表盘（装配全显示数字仪表盘/代码 464）
•
外侧下部全显示屏数字仪表盘（装配全显示数字仪表盘/代码 464）
通过车内环境氛围照明系统局域互联网 (LIN)：
•
右前脚部空间照明灯
•
左前脚部空间照明灯
•
右后脚部空间照明灯
•
左后脚坑空间照明灯
•
前排中央控制台杯座照明灯
•
中央控制台扶手储物箱背光灯
•
左前中央控制台环境照明灯
•
右前中央控制台环境照明灯
通过车顶环境氛围照明系统局域互联网 (LIN)：
•
车顶中央中音扬声器环境照明灯（装配高级音响系统/代码 811）
i
车门拉手照明灯在电路 15C断开 2 min 后启动（运行）。
搜索和标识灯的电气功能原理图
PE82.20-P-2054-97DBA
环境氛围照明系统的电气功能原理图
型号 213 带代码877 (环境照明灯)
PE82.20-P-2053-97DBA
车内照明 (IBL) 系统部件的概述
GF82.20-P-9997FG
