GF80.50-P-0001FG
防盗警报系统 (EDW), 功能
04.04.2019

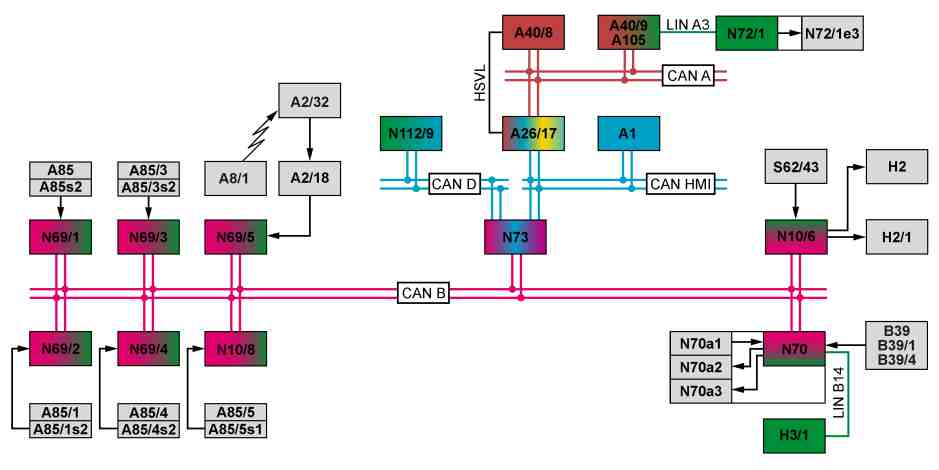

P80.50-A001-79
A1
仪表盘
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
A2/18
调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
A2/32
后车窗天线
N69/1
左前车门控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N69/4
右后车门控制单元
A40/9
音频/驾驶室管理及数据系统控制面板（未装配唯一触摸板/代码 446）
N69/5
无钥匙启动 (KEYLESS-GO) 控制单元
A85s2
左前车门主锁止位置微动开关
N70a1
车内保护系统接收器（装配防盗警报系统感测器系统 (ATA)/代码 852 或车内保护系统和防拖车保护功能/代码 882）
A85/1
右前车门锁
N70a2
车内保护系统发送器（装配防盗警报系统感测器系统 (ATA)/代码 852 或车内保护系统和防拖车保护功能/代码 882）
A85/1s2
右前车门主锁止位置微动开关
N70a3
右车内保护系统发送器（装配防盗警报系统感测器系统 (ATA)/代码 852 或车内保护系统和防拖车保护功能/代码 882）
A85/3
左后车门锁
N72/1
上部控制面板控制单元
A85/3s2
左后车门主锁止位置微动开关
N72/1e3
防盗警报系统 (ATA [EDW]) 功能指示
A85/4
右后车门锁
N73
电子点火开关控制单元
A85/4s2
右后车门主锁止位置微动开关
N112/9
HERMES 控制单元（装配 HERMES LTE/代码 362）
A85/5
行李箱盖/掀开式尾门锁
S62/43
左侧发动机罩触点开关
A85/5s1
行李箱盖/掀开式尾门锁主卡槽开关
CAN A
车载智能信息系统 CAN
A105
触摸板（装配唯一触摸板/代码 446 或触摸板/代码 448）
CAN B
车内控制器区域网络 (CAN)
B39
左后玻璃破损感测器（车型 213.2，装配车内保护系统和防拖车保护功能/代码 882）
CAN D
诊断控制器区域网络 (CAN)
B39/1
右后玻璃破损感测器（车型 213.2，装配车内保护系统和防拖车保护功能/代码 882）
CAN HMI
用户界面控制器区域网络 (CAN)
B39/4
后车窗玻璃破损感测器（车型 213.2，装配车内保护系统和防拖车保护功能/代码 882）
LIN A3
下部控制板 (LCP) 局域互联网 (LIN)
H2
左侧蜗牛喇叭
LIN B14
警报系统局域互联网 (LIN)
H3/1
警报器（装配车内保护系统和防拖车保护功能/代码 882）
防盗警报系统 (ATA [EDW])，概述
通过中央锁止系统 (CL) 锁止车辆后，防盗警报系统 (ATA) 监控所有相关的输入。如果在所监控的输入单元中检测到状态变化，则发出声音和视觉警报。对于装配车内保护系统和防拖车保护功能/代码 882 的车辆，声音警报信号通过警报器输出，而对于未装配车内保护系统和防拖车保护功能/代码 882 的车辆，声音信号通过左侧和右侧喇叭输出。视觉警报信号由转向信号灯输出。此外，车内照明也会开启。
前信号采集及促动控制模组 (SAM) 控制单元具有防盗警报系统 [ATA] 的主功能。在装配防盗警报系统 (ATA) 感测器系统/代码 852 或车内保护系统和防拖车保护功能/代码 882 的车辆上，前信号采集及促动控制模组 (SAM) 控制单元和上方控制面板控制单元共享主功能。
启用后，防盗警报系统 (ATA [EDW]) 监控：
•
车门
•
行李箱盖或掀开式尾门
•
发动机罩
•
警报器（装配车内保护系统和防拖车保护功能/代码 882）
•
车辆位置改变（防拖车保护）（装配防盗警报系统感测器系统 (ATA)/代码 852 或车内保护系统和防拖车保护功能/代码 882）
•
车辆运动（碰撞检测）（装配车内保护系统和防拖车保护功能/代码 882（自 2017 年 12 月 1 日起）或者防盗警报系统 (ATA) 感测器系统/代码 852））
•
车内活动（车内保护系统）（装配防盗警报系统感测器系统 (ATA)/代码 852 或车内保护系统和防拖车保护功能/代码 882）
•
左后侧车窗，右后侧车窗和后车窗（车型 213.2，装配内部监控和防拖车保护功能/代码 882）
防盗警报系统 (ATA [EDW]) 包括以下子功能，分别在单独的文档中进行说明：
•
启用防盗警报系统，功能
•
防盗警报系统 (ATA) 触发器，功能
启用防盗警报系统, 功能
GF80.50-P-2002FG
防盗警报系统 (ATA) 触发, 功能
GF80.50-P-2004FG
