GF80.20-P-2017A
车门锁基本功能
14.02.2018
型号
所有 (小轿车)
概述
本文档包含以下信息:
•
位置
•
结构
•
任务
P80.20-4130-79
1
车门锁
1.4
安全锁销微动开关（装配电动关闭功能的车辆）
1.1
中央门锁电机
1.5
车门拉手内微动开关（装配电动关闭功能的车辆）
1.2
辅助车门锁促动器电机 (装配增强版防盗保护的车辆)
1.6
外部操作微动开关（装配电动关闭功能的车辆）
1.3
主卡槽微动开关
位置
车门锁 (1) 位于相应的车门上。
结构
根据设备，每个车门锁 (1) 中安装了以下部件：
•
中央门锁电机 (1.1)
•
辅助车门锁促动器电机 (1.2) (装配增强版防盗保护的车辆)
•
主卡槽微动开关 (1.3)
•
安全锁销微动开关 (1.4)（装配电动关闭功能的车辆）
•
车门拉手内微动开关 (1.5)（装配电动关闭功能的车辆）
•
外部操作微动开关 (1.6)（装配电动关闭功能的车辆）
任务
车门锁 (1) 机械部件将车门与门锁撞栓连接，使其牢固闭合或在收到打开请求时再次释放。
车门锁 (1) 执行以下任务：
•
通过主卡槽微动开关 (1.3) 状态定义车门状态（打开或关闭）
•
通过中央门锁电机 (1.1) 促动通过中央锁止系统锁定/解锁车门
•
通过辅助车门锁促动器电机 (1.2) 执行辅助车门锁操作 (装配增强版防盗保护的车辆)
•
通过安全锁销微动开关 (1.4) 和主卡槽微动开关 (1.3) 状态定义止动装置
•
通过外部操作微动开关 (1.6) 和车门把手内微动开关 (1.5) 检测车门打开请求（装配电动关闭功能的车辆）
车门控制单元读取相应的开关状态并促动相关的促动器。

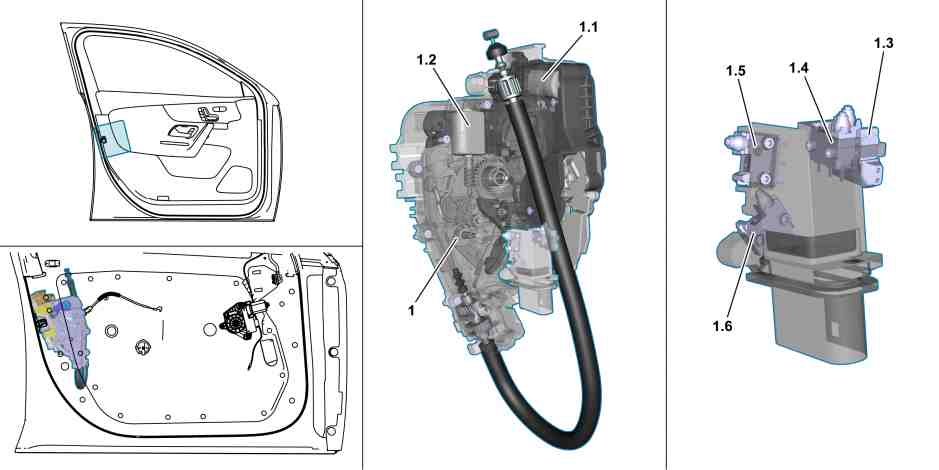

图片位置
名称
设备
1
车门锁 (A85, A85/1, A85/3, A85/4)
-
1.1
中央门锁电机 (A85m1, A85/1m1, A85/3m1, A85/4m1)
-
1.2
辅助车门锁促动器电机 (A85m4, A85/1m4, A85/3m4, A85/4m4)
装配增强版防盗保护的车辆
1.3
主卡槽微动开关 (A85s2, A85/1s2, A85/3s2, A85/4s2)
-
1.4
安全锁销微动开关 (A85s1, A85/1s1, A85/3s1, A85/4s1)
装配电动关闭功能的车辆
1.5
车门把手内微动开关 (A85s3, A85/1s3, A85/3s3, A85/4s3)
装配电动关闭功能的车辆
1.6
外部操作微动开关 (A85s4, A85/1s4, A85/3s4, A85/4s4)
装配电动关闭功能的车辆
-
电动关闭电机 (A85m3, A85/1m3, A85/3m3, A85/4m3)
装配电动关闭功能的车辆
