GF54.21-P-0019FG
发动机声音控制单元部件描述
17.06.2020

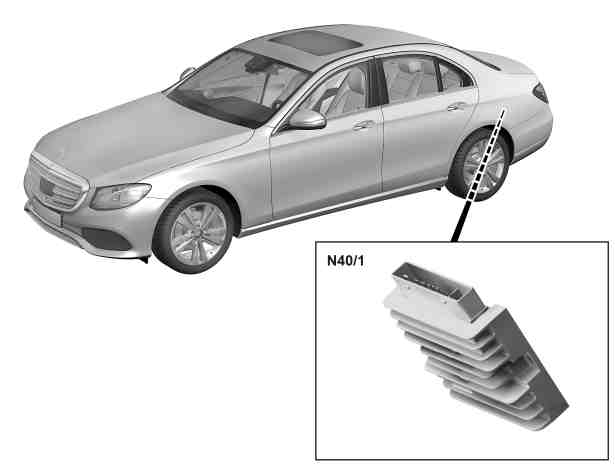

P82.60-9614-06
位置
发动机声音控制单元位于车轮拱罩上方的左后侧.
任务
发动机声音控制单元模拟发动机和排气系统声音, 其原始声音在车内不能完全听到. 模拟的声音会通过扬声器系统输出, 即使音频源启用.
为此, 发动机声音控制单元执行以下任务:
•
读取传感器和信号
•
评估输入因素
•
促动部件
读取传感器和信号
发动机声音控制单元通过以下连接读取输入因素:
•
直通线路
•
车载智能信息系统控制器区域网络 (CAN) (控制器区域网络总线 A 级 (CAN A))
•
传动系统控制器区域网络 (CAN) (CAN C1)
直通线路
发动机声音控制单元通过直通线路读取来自主机 (A26/17) 的扬声器系统控制信号.
车载智能信息系统控制器区域网络 (CAN)
发动机声音控制单元还通过车载智能信息系统控制器区域网络 (CAN) 读取来自主机的声音设定相关信息.
传动系统控制器区域网络 (CAN)
发动机声音控制单元通过传动系统控制器区域网络 (CAN) 读取以下信号:
•
电路 15 的电路状态
•
车载电气系统状态
•
变速箱模式选择 (变速箱 725)
•
接合的档位范围 (变速箱 725)
•
车速
•
发动机运转状态
•
发动机转速
•
发动机扭矩
评估输入因素
读取的输入因素由集成式微信息处理机评估, 然后输出音频信号.
促动部件
发动机声音控制单元通过直通线路促动以下部件:
•
左前车门低音扬声器 (H4/1)
•
右前车门低音扬声器 (H4/2)
•
左后车门中音扬声器 (H4/3)
•
右后车门中音扬声器 (H4/4)
•
左前车门高音扬声器 (H4/33)
•
右前车门高音扬声器 (H4/34)
•
左前脚部位置低音扬声器 (右舵驾驶车辆) (H4/42)
•
右前脚部位置低音扬声器 (左舵驾驶车辆) (H4/43)
发动机声音控制单元的电路图
PE54.21-P-2148-97DBA
