型号

213

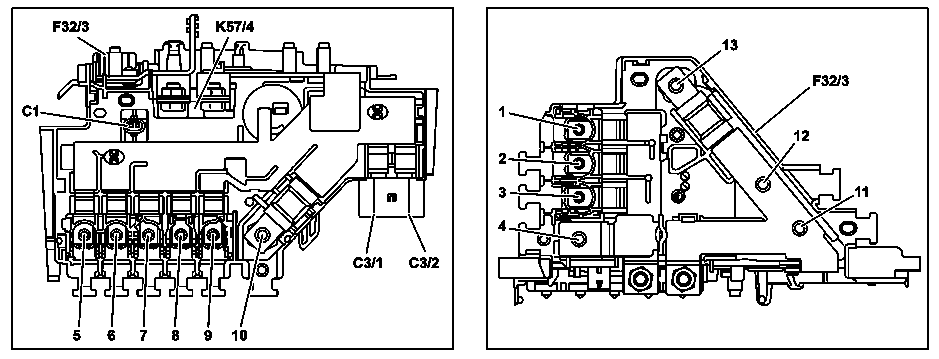

侧视图, 俯视图

F32/3

发动机舱预熔保险丝盒

4

电路 30

K57/4

蓄电池断开开关继电器

截至 2017 年 5 月 31 日的车辆

连接器

保险丝

电路

导线识别

带保险丝的部件

保险丝额定电流 (A)

1

保险丝 1 (F32/3f1)

30T

12.0 红色

电动动力转向机构控制单元 (N68)

100

2

保险丝 2 (F32/3f2)

30T

-

备件

-

3

保险丝 3 (F32/3f3)

30

4.0 红色

前排乘客侧 A 柱保险丝盒 (F1/3)

30

5

保险丝 5 (F32/3f5)

30T

10.0 红色

未装配主动车身控制系统 (AIR BODY CONTROL)/代码 (489) 和 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发动机保险丝和继电器模块 (K40/8)

80

16.0 红色

装配主动车身控制系统(AIR BODY CONTROL)/代码 (489) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发动机保险丝和继电器模块 (K40/8)

150

6

保险丝 6 (F32/3f6)

30T

16.0 红白

未装配主动车身控制系统 (AIR BODY CONTROL)/代码 (489) 和 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

驾驶员侧保险丝和继电器模块 (K40/6)

80

装配主动车身控制系统(AIR BODY CONTROL)/代码 (489) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

驾驶员侧保险丝和继电器模块 (K40/6)

150

7

保险丝 7 (F32/3f7)

30T

10.0 红白

风扇电机 600 W:

风扇马达 (M4/7)

80

12.0 红色

风扇电机 850 W:

风扇马达 (M4/7)

8

保险丝 8 (F32/3f8)

30T

-

备件

-

9

保险丝 9 (F32/3f9)

30T

25.0 红色

发动机 654, 美国版/代码 (494):

催化转换器加热器控制单元 (N33/3)

150

10

保险丝 10 (F32/3f10)

30T

35.0 黑色

车内预熔保险丝盒 (F32/4)

300

11

保险丝 11 (F32/3f11)

30T

-

备件

-

12

保险丝 12 (F32/3f12)

30T

-

备件

-

13

保险丝 13 (F32/3f13)

30T

50.0 红色

左舵驾驶车辆, 未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发电机 (G2)

400

装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

电力电子控制单元 (N129/1)

50.0 黑色

右舵驾驶车辆,未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发电机 (G2)

C1

-

30

-

蓄电池断开开关继电器 (K57/4)

-

C3/1

保险丝 C3/1 (F32/3fC3/1)

30T

4.0 红黑

电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)

40

C3/2

保险丝 C3/2 (F32/3fC3/2)

30T

6.0 红色

电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)

60

始自 2017 年 6 月 1 日的车辆

连接器

保险丝

电路

导线识别

带保险丝的部件

保险丝额定电流 (A)

1

保险丝 1 (F32/3f1)

30T

6.0 红色

发动机 177:

电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)

60

2

保险丝 2 (F32/3f2)

30T

4.0 红黑

发动机 177:

电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)

40

3

保险丝 3 (F32/3f3)

30

4.0 红色

前排乘客侧 A 柱保险丝盒 (F1/3)

30

5

保险丝 5 (F32/3f5)

30T

10.0 红色

未装配主动车身控制系统 (AIR BODY CONTROL)/代码 (489), 未装配 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05), 未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发动机保险丝和继电器模块 (K40/8)

80

16.0 红色

装配主动车身控制系统 (AIR BODY CONTROL)/代码 (489) 或 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发动机保险丝和继电器模块 (K40/8)

150

6

保险丝 6 (F32/3f6)

30T

16.0 红白

驾驶员侧保险丝和继电器模块 (K40/6)

150

7

保险丝 7 (F32/3f7)

30T

10.0 红白

风扇电机 600 W:

风扇马达 (M4/7)

80

12.0 红色

风扇电机 850 W:

风扇马达 (M4/7)

16.0 红色

发动机 177, 大功率发动机/代码 (M014):

风扇马达 (M4/7)

150

8

保险丝 8 (F32/3f8)

30T

12.0 红色

电动动力转向机构控制单元 (N68)

100

9

保险丝 9 (F32/3f9)

30T

10.0 黑色

装配柴油发动机的左舵驾驶车辆:

预热输出控制器 (N14/3)

100

10.0 红色

装配柴油发动机的右舵驾驶车辆:

预热输出控制器 (N14/3)

6.0 红色

发动机 264, 48V 技术/代码 (B01) 除外:

电动冷却液泵 (M75/11)

60

10

保险丝 10 (F32/3f10)

30T

35.0 黑色

车内预熔保险丝盒 (F32/4)

300

11

保险丝 11 (F32/3f11)

30T

-

备件

-

12

保险丝 12 (F32/3f12)

30T

-

备件

-

13

保险丝 13 (F32/3f13)

30T

50.0 红色

左舵驾驶车辆, 未装配 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05), 未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发电机 (G2)

400

左舵驾驶车辆, 装配 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

电力电子控制单元 (N129/1)

50.0 黑色

右舵驾驶车辆, 未装配 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05), 未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

发电机 (G2)

右舵驾驶车辆, 装配 85 kW-94 kW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

电力电子控制单元 (N129/1)

适用于 48V 技术/代码 (B01):

直流/直流转换器控制单元 (N83/1)

C1

-

30

-

蓄电池断开开关继电器 (K57/4)

-
